ステンレス蝶番 長穴タイプ
- 当日出荷可能
- 通常価格(税別)
- 728円 ～ 1,595円
- 税込価格
- 801円 ～ 1,755円
【特長】片方の取付け穴が長穴で、取り付け時に位置調整しやすいステンレス蝶番です...
-
- 環境対応：
- RoHS対応（10物質）
-
- 詳細材質：
- SUS304
-
- 種類：
- 平蝶番
-
- 特性：
- 長穴蝶番
-
- 表面処理：
- なし
-
- 勝手違い：
- 長穴蝶番
-
- 材質証明書：
- 対象外
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

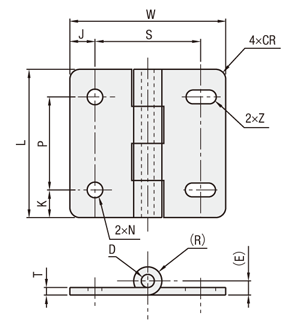

外形図・規格表
規格表
| 型式 |
| SHPSNA6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ＊許容荷重 | 質量 (g) | L | W | K | P | J | S | N | Z | T | (E) | (R) | CR | D | ￥基準単価 | ￥スライド単価 | ||
| Type | No. | kg | N | 1〜19コ | 20〜50 | ||||||||||||||
| SHPSNA | 5 | 9 | 88 | 34 | 41 | 36 | 8 | 25 | 7.5 | 21 | 5.5 | 5.5×6.5 | 2 | 4.6 | 4.6 | 4 | 5 | 662 | 578 |
| 6 | 12 | 117 | 48 | 48 | 48 | 9 | 30 | 8 | 32 | 5.5×10 | 767 | 672 | |||||||
| 8 | 25 | 245 | 111 | 59 | 62 | 11 | 37 | 10 | 42 | 6.5 | 6.5×10 | 3 | 6.1 | 6.1 | 5 | 6 | 1,113 | 987 | |
追加工
注文例
| 型式 | － | 追加工型番 |
| SHHPSNA6 | － | SST |
追加工型番"S○○""：六角穴付きのボルトを使用しています。
追加工型番"C○○""：十字穴付きの皿ねじを使用しています。
| Alterations | Code | Spec. | 蝶番 | No. | ￥/1Code | ||||||||||||||||||||||||||||||||||||||||||||
| SET | SEP | SEU | SST | SSP | SSU | CET | CEP | CEU | CST | CSP | CSU | ||||||||||||||||||||||||||||||||||||||
| 適用ボルト ナットセット | SET SEP SEU SST SSP SSU CET CEP CEU CST CSP CSU |
| SHPSNA | 5 | － | － | － | 302 | － | － | － | － | － | － | － | － | |||||||||||||||||||||||||||||||||
| 6 | － | － | － | 332 | － | － | － | － | － | － | － | － | |||||||||||||||||||||||||||||||||||||
| 8 | － | － | － | 337 | － | － | － | － | － | － | － | － | |||||||||||||||||||||||||||||||||||||
| SHHPSZ | 6 | 175 | 261 | 282 | 288 | 517 | 618 | 506 | 554 | 575 | 522 | 591 | 687 | ||||||||||||||||||||||||||||||||||||
| 8 | 197 | 282 | 309 | 341 | 575 | 660 | 533 | 586 | 612 | 548 | 618 | 703 | |||||||||||||||||||||||||||||||||||||
| 8-45 | 197 | 282 | 309 | 341 | 591 | 676 | 533 | 586 | 612 | 548 | 618 | 703 | |||||||||||||||||||||||||||||||||||||
| HHPNL HHPNR | 5 | 192 | 250 | 272 | 250 | 533 | 596 | 501 | 543 | 564 | 522 | 602 | 671 | ||||||||||||||||||||||||||||||||||||
| 6 | 204 | 261 | 282 | 309 | 554 | 655 | 517 | 564 | 586 | 533 | 596 | 698 | |||||||||||||||||||||||||||||||||||||
| 8 | 239 | 282 | 309 | 341 | 575 | 660 | 533 | 586 | 612 | 548 | 618 | 703 | |||||||||||||||||||||||||||||||||||||
型番リスト
- 表示件数:
| 型番 |
フレームNo. |
幅 |
長さ |
ピッチ(幅) |
ピッチ(長さ) |
許容荷重(N) |
セット品 |
セット品詳細 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
5, 5
|
36
|
41
|
21
|
25
|
88
|
無し
|
単品(ボルト・ナットセット無し)
| 10 | 1個 | 728円(
801円
) | 在庫品1日目 当日出荷可能 | |
5, 5
|
36
|
41
|
21
|
25
|
88
|
ボルト・ナットセット
|
SST(ステンレス六角穴付ボルト・先入れナットセット)
| 10 | 1個 | 1,060円(
1,166円
) | 在庫品1日目 当日出荷可能 | |
6, 6
|
48
|
48
|
32
|
30
|
117
|
無し
|
単品(ボルト・ナットセット無し)
| 10 | 1個 | 844円(
928円
) | 在庫品1日目 当日出荷可能 | |
6, 6
|
48
|
48
|
32
|
30
|
117
|
ボルト・ナットセット
|
SST(ステンレス六角穴付ボルト・先入れナットセット)
| 10 | 1個 | 1,209円(
1,330円
) | 在庫品1日目 当日出荷可能 | |
8, 8
|
62
|
59
|
42
|
37
|
245
|
無し
|
単品(ボルト・ナットセット無し)
| 10 | 1個 | 1,224円(
1,346円
) | 在庫品1日目 当日出荷可能 | |
8, 8
|
62
|
59
|
42
|
37
|
245
|
ボルト・ナットセット
|
SST(ステンレス六角穴付ボルト・先入れナットセット)
| 10 | 1個 | 1,595円(
1,755円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】片方の取付け穴が長穴で、取り付け時に位置調整しやすいステンレス蝶番です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
カタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
