トルク蝶番　トルク固定タイプ

トルク蝶番　トルク固定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（2件）
通常価格(税別)
567円 ～ 1,620円
税込価格
624円 ～ 1,782円

【特長】一定のトルクがかかった３種類のトルク蝶番です。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

治具収納BOX

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定12件の候補があります。

Loading...

外形図・規格表


HHPT
トルク蝶番　トルク固定タイプ:関連画像
部品名[ M ]材質
①羽SUS304
②樹脂筒ポリアセタール
③軸SUS303
④プレートSUS304
⑤カシメピンSUSXM7
使用温度範囲：－10～50℃
使用湿度範囲：90％RH以下

■使用上の注意
・扉（蓋）1枚に対して、2個使用してください。
・2個の蝶番の軸心を水平にし、同一線上となるように配置してください。
・油、グリス等が付着する場所や屋外では使用しないでください。
・連続して開閉する場所では使用しないでください。
トルク蝶番の選定については、こちらにある選定目安計算式を参考にしてください。


規格表

型式
HHPT15
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式＊定格トルク質量
(g)		LWPJSTED対応
フレーム
(シリーズ)		適用ボルト・ナット￥基準単価￥スライド単価
TypeNo．N・mkgf・cmボルト個数ナット個数1〜19コ20〜50
HHPT30.353.6153236187.5211.24.257.5HFS5六角穴付ボルト4−64HNTT5−44515488
70.77.1284048268321.24.758.5HFS6六角穴付ボルト4−104HNTT6−44593563
151.515.36450483683226.512845802
＊初期トルクは−20%～＋40%N・mになります。＊定格トルクは１個での値です。


追加工

注文例

型式－追加工型番
HHPT15－SEU
AlterationsCodeSpec.蝶番No.適用
フレーム		￥/1Code
SETSEPSEUSSTSSPSSU
適用ボルト
ナットセット		SET
SEP
SEU
SST
SSP
SSU
CodeType
ボルトナット
SETCBMHNTT
SEPHNTP
SEUHNTU
SSTSCBHNTTSN
SSPSHNTP
SSUSHNTU
HHPT35229－－－517612
76250－－－533628
156256－－－533628
HHPTF
HHPTFB		66192261282250533628
8-68-6204272298266543634
88239282309277554639
蝶番を適用アルミフレームに取り付けるための、ボルト・ナットをセットにします。※本体価格に加算をします。

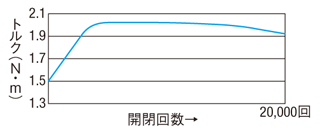

■参考：トルク変化表


常温（20±15℃）、湿度90％RH以下
トルク蝶番　トルク固定タイプ:関連画像
HHPT15での参考値となります。保証値ではありません。
開閉は、5回／分の間隔（1回＝0°⇔160°）
※経年、温度、湿度などの変化によるトルク低下を考慮し、出荷時のトルクは定格トルクより高く設定しています。

型番リスト
