ミスミ

トルク蝶番トルク調整タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-860

規格変更
当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（4件）この商品のFAQをみる(1件)

通常価格(税別): 1,000円～ 2,185円

税込価格: 1,100円～ 2,404円

【2024年新商品】サイズを追加しました！任意の角度で保持ができるトルク蝶番で...

詳細情報を確認する

特性・用途：

非磁性
詳細材質：

A6063
種類：

平蝶番
洗浄方法：

洗浄無し
特性：

トルク蝶番　トルク調整タイプ

(i)ご注意

【2024年新商品】サイズを追加しました！
アルミフレーム用蝶番についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定112件の候補があります。

My部品表保存

数量：
価格を確認

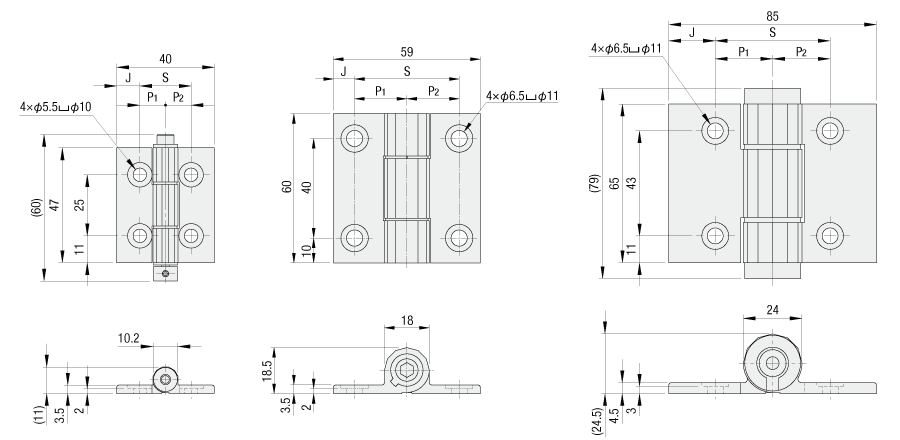

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

HHPTF（白アルマイト）

HHPTFB（黒アルマイト）

NO.5
5-25

NO.6
8
8-6

NO.8-45
8-50
8-60

部品名	[ M ]材質	[ S ]表面処理
本体	A6063	アルマイト処理
ブッシュ	ポリアセタール(白)	−
六角穴付ボルト	SUSXM7	−

規格表

型式

HHPTF8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		＊定格トルク		質量（g）	S	P₁	P₂	J	＊適用ボルト・ナット				白アルマイト		黒アルマイト
型式		＊定格トルク							＊適用ボルト・ナット				￥基準単価	￥スライド単価	￥基準単価	￥スライド単価
Type	No.	N・m	kgf・cm						ボルト	個数	ナット	個数	1〜8コ	9〜50	1〜8コ	9〜50
HHPTF HHPTFB	5	0～2	0～20	24	21	10.5	10.5	9.5	CBM5-6	4	HNTT5-5	4	1,000	950	1,060	1,007
	5−25	0～2	0～20	24	26	13	13	7	CBM5-6	4	HNTT5-5	4	1,000	950	1,060	1,007
	6	0〜4.9	0〜50	54	32	16	16	13.5	CBM6−10	4	HNTT6−6	4	1,260	1,196	1,363	1,293
	8−6				37	16	21	13.5	CBM6−10	2	HNTT6−6	2
	8−6				37	16	21	13.5	CBM6−12	2	HNTT8−6	2
	8				42	21	21	8.5	CBM6−12	4	HNTT8−6	4
	8−45	0～7.2	0～73	113	47	23.5	23.5	19	CBM6-12	4	HNTT8-6	4	1,680	1,596	1,750	1,662
	8−50				52	26	26	16.5	CBM6-12	4	HNTT8-6	4
	8−60				62	31	31	11.5	CBM6-12	4	HNTT8-6	4

＊定格トルクは1個での値です。　＊適用ボルト・ナットの型式は代表例です。仕様に合わせてお客様にてご選定ください。
[ ! ]最大開閉角度は約200°になります。
[ ! ]No.8-6は異形用（8-40角と30角の接続）です。他は同形用（同じ角サイズ接続）となります。

追加工

注文例

型式	－	追加工型番
HHPTF8-6	－	SEU

Alterations	Code	Spec.

適用ボルトナットセット	SET SEP SEU SST SSP SSU	Code	ボルト			ナット
			Type	材質	Spec	Type	材質	Spec
		SET	CBM	鉄	六角穴付ボルト	HNTT	鉄	先入れナット
		SEP				HNTP		後入れバネナット
		SEU				HNTU		先入れバネナット
		SST	SCB	ステンレス		HNTTSN	ステンレス	先入れナット
		SSP				SHNTP		後入れバネナット
		SSU				SHNTU		先入れバネナット

蝶番を適用アルミフレームに取り付けるための、ボルト・ナットをセットにします。※本体価格に加算をします。
異種サイズ接続用のNo.8-6は、適合するボルト・ナットをそれぞれセットにします。
No.5、5-25、6、8-6の-SET、-SEU、-SEP指定時は、付属ボルトがRoHS保証外となります。

蝶番	No.	対応フレーム	￥/1Code
蝶番	No.	対応フレーム	SET	SEP	SEU	SST	SSP	SSU
HHPTF HHPTFB	5	5	315	360	380	305	385	460
	5−25	5−25	315	360	380	305	385	460
	6	6	211	287	310	275	586	690
	8−6	8・6	224	299	327	292	597	697
	8	8	262	310	339	304	609	702
	8−45	8−45	325	380	410	265	345	435
	8−50	8−50
	8−60	8−60

使用上の注意

・回転範囲全域でトルクが有効です。（戻り機構無し）
・水分・油分が付着する場所や屋外では使用不可。
・使用頻度・経年変化で増締めが必要な場合があります。
・ねじの締め過ぎ等でトルクが戻らない場合には樹脂ハンマー等でねじを押し戻してください。
トルク蝶番の選定については、下部にある選定目安計算式を参考にしてください。

使用例

六角トルクレンチでトルク値を調整できます。

[ ! ]重量選定目安表に従い調整しながら締付ください。（過度の締付は破損する恐れがあります。）

No.	使用六角レンチ
５、5-25	M4
6、8-6、8	M5
8-45、8-50、8-60	M6

重量選定目安表(蝶番1個の能力)

No.5、5-25

No.6、8-6、8

No.8-45、8-50
　　　　　8-60

※HHPTF及びHHPTFB蝶番は共通トルク製品の為、
本扉寸法重量選定目安表を参考にねじ締付にて
トルクを適切調整の上でご使用ください。
表はあくまでも目安です。ご使用に際しては必ず現品にて
検証をお願いいたします。

	L（蓋寸法）
質量 kg		0.10	0.15	0.20	0.25	0.30	0.35	0.40	0.45	0.50	0.55	0.60	0.65	0.70	0.75	0.80	0.85	0.90	0.95	1.00	1.05
	0.1
	0.2
	0.3
	0.4
	0.5
	0.6
	0.7
	0.8
	0.9
	1.0
	1.1
	1.2
	1.3
	1.4
	1.5
	1.6
	1.7
	1.8
	1.9
	2.0
	2.1
	2.2
	2.3
	2.4
	2.5
	2.6
	2.7
	2.8
	2.9
	3.0
	3.1
	3.2
	3.3
	3.4
	3.5
	3.6
	3.7
	3.8
	3.9
	4.0

m（蓋の質量）

L：支点から蓋の端までの距離（m）
m：蓋（扉）の質量（kg）

（例）荷重選定表より
支点からの距離（L）が0.3m　蓋の質量（m）が2kgの場合（※均等荷重時）
20角フレームに締結の場合、No.5は距離（L）0.3m＝1kgのため、2個使用すれば2kgとなり保持可能。

型番リスト

表示件数:

型番	環境対応	フレームNo.	幅	長さ	表面処理	ピッチ(幅)	ピッチ(長さ)	許容荷重(N)	定格トルク(N・m)	セット品	セット品詳細	材質証明書	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HHPTF5	RoHS対応（10物質）	5, 5	40	60	白アルマイト処理	21	25	-	0～2	無し	単品(ボルト・ナットセット無し)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,000円( 1,100円 )	在庫品1日目当日出荷可能
HHPTF5-25	RoHS対応（10物質）	5-25, 5-25	40	60	白アルマイト処理	26	25	-	0～2	無し	単品(ボルト・ナットセット無し)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,000円( 1,100円 )	在庫品1日目当日出荷可能
HHPTF5-25-SEP	RoHS非対応	5-25, 5-25	40	60	白アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	-	1個	1,360円( 1,496円 )	在庫品1日目当日出荷可能
HHPTF5-25-SET	RoHS非対応	5-25, 5-25	40	60	白アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	-	1個	1,315円( 1,447円 )	在庫品1日目当日出荷可能
HHPTF5-25-SEU	RoHS非対応	5-25, 5-25	40	60	白アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	-	1個	1,380円( 1,518円 )	在庫品1日目当日出荷可能
HHPTF5-25-SSP	RoHS対応（10物質）	5-25, 5-25	40	60	白アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,385円( 1,524円 )	在庫品1日目当日出荷可能
HHPTF5-25-SST	RoHS対応（10物質）	5-25, 5-25	40	60	白アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,305円( 1,436円 )	在庫品1日目当日出荷可能
HHPTF5-25-SSU	RoHS対応（10物質）	5-25, 5-25	40	60	白アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,460円( 1,606円 )	在庫品1日目当日出荷可能
HHPTF5-SEP	RoHS非対応	5, 5	40	60	白アルマイト処理	21	25	-	0～2	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	-	1個	1,360円( 1,496円 )	在庫品1日目当日出荷可能
HHPTF5-SET	RoHS非対応	5, 5	40	60	白アルマイト処理	21	25	-	0～2	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	-	1個	1,315円( 1,447円 )	在庫品1日目当日出荷可能
HHPTF5-SEU	RoHS非対応	5, 5	40	60	白アルマイト処理	21	25	-	0～2	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	-	1個	1,380円( 1,518円 )	在庫品1日目当日出荷可能
HHPTF5-SSP	RoHS対応（10物質）	5, 5	40	60	白アルマイト処理	21	25	-	0～2	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,385円( 1,524円 )	在庫品1日目当日出荷可能
HHPTF5-SST	RoHS対応（10物質）	5, 5	40	60	白アルマイト処理	21	25	-	0～2	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,305円( 1,436円 )	在庫品1日目当日出荷可能
HHPTF5-SSU	RoHS対応（10物質）	5, 5	40	60	白アルマイト処理	21	25	-	0～2	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,460円( 1,606円 )	在庫品1日目当日出荷可能
HHPTF6	RoHS対応（10物質）	6, 6	59	60	白アルマイト処理	32	40	98	0～4.9	無し	単品(ボルト・ナットセット無し)	対象外	-	-	10	1個	1,260円( 1,386円 )	在庫品1日目当日出荷可能
HHPTF6-SEP	RoHS非対応	6, 6	59	60	白アルマイト処理	32	40	98	0～4.9	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象外	-	-	-	1個	1,547円( 1,702円 )	在庫品1日目当日出荷可能
HHPTF6-SET	RoHS非対応	6, 6	59	60	白アルマイト処理	32	40	98	0～4.9	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象外	-	-	-	1個	1,471円( 1,618円 )	在庫品1日目当日出荷可能
HHPTF6-SEU	RoHS非対応	6, 6	59	60	白アルマイト処理	32	40	98	0～4.9	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象外	-	-	-	1個	1,570円( 1,727円 )	在庫品1日目当日出荷可能
HHPTF6-SSP	RoHS対応（10物質）	6, 6	59	60	白アルマイト処理	32	40	98	0～4.9	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象外	-	-	10	1個	1,846円( 2,031円 )	在庫品1日目当日出荷可能
HHPTF6-SST	RoHS対応（10物質）	6, 6	59	60	白アルマイト処理	32	40	98	0～4.9	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象外	-	-	10	1個	1,535円( 1,689円 )	在庫品1日目当日出荷可能
HHPTF6-SSU	RoHS対応（10物質）	6, 6	59	60	白アルマイト処理	32	40	98	0～4.9	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象外	-	-	10	1個	1,950円( 2,145円 )	在庫品1日目当日出荷可能
HHPTF8	RoHS対応（10物質）	8, 8	59	60	白アルマイト処理	42	40	98	0～4.9	無し	単品(ボルト・ナットセット無し)	対象外	-	-	10	1個	1,260円( 1,386円 )	在庫品1日目当日出荷可能
HHPTF8-6	RoHS対応（10物質）	8, 6	59	60	白アルマイト処理	37	40	98	0～4.9	無し	単品(ボルト・ナットセット無し)	対象外	-	-	10	1個	1,260円( 1,386円 )	在庫品1日目当日出荷可能
HHPTF8-6-SEP	RoHS非対応	8, 6	59	60	白アルマイト処理	37	40	98	0～4.9	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象外	-	-	-	1個	1,559円( 1,715円 )	在庫品1日目当日出荷可能
HHPTF8-6-SET	RoHS非対応	8, 6	59	60	白アルマイト処理	37	40	98	0～4.9	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象外	-	-	-	1個	1,484円( 1,632円 )	在庫品1日目当日出荷可能
HHPTF8-6-SEU	RoHS非対応	8, 6	59	60	白アルマイト処理	37	40	98	0～4.9	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象外	-	-	-	1個	1,587円( 1,746円 )	在庫品1日目当日出荷可能
HHPTF8-6-SSP	RoHS対応（10物質）	8, 6	59	60	白アルマイト処理	37	40	98	0～4.9	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象外	-	-	10	1個	1,857円( 2,043円 )	在庫品1日目当日出荷可能
HHPTF8-6-SST	RoHS対応（10物質）	8, 6	59	60	白アルマイト処理	37	40	98	0～4.9	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象外	-	-	10	1個	1,552円( 1,707円 )	在庫品1日目当日出荷可能
HHPTF8-6-SSU	RoHS対応（10物質）	8, 6	59	60	白アルマイト処理	37	40	98	0～4.9	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象外	-	-	10	1個	1,957円( 2,153円 )	在庫品1日目当日出荷可能
HHPTF8-45	RoHS対応（10物質）	8-45, 8-45	85	79	白アルマイト処理	47	43	-	0～7.2	無し	単品(ボルト・ナットセット無し)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,680円( 1,848円 )	在庫品1日目当日出荷可能
HHPTF8-45-SEP	RoHS対応（10物質）	8-45, 8-45	85	79	白アルマイト処理	47	43	-	0～7.2	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,060円( 2,266円 )	在庫品1日目当日出荷可能
HHPTF8-45-SET	RoHS対応（10物質）	8-45, 8-45	85	79	白アルマイト処理	47	43	-	0～7.2	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,005円( 2,206円 )	在庫品1日目当日出荷可能
HHPTF8-45-SEU	RoHS対応（10物質）	8-45, 8-45	85	79	白アルマイト処理	47	43	-	0～7.2	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,090円( 2,299円 )	在庫品1日目当日出荷可能
HHPTF8-45-SSP	RoHS対応（10物質）	8-45, 8-45	85	79	白アルマイト処理	47	43	-	0～7.2	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,025円( 2,228円 )	在庫品1日目当日出荷可能
HHPTF8-45-SST	RoHS対応（10物質）	8-45, 8-45	85	79	白アルマイト処理	47	43	-	0～7.2	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,945円( 2,140円 )	在庫品1日目当日出荷可能
HHPTF8-45-SSU	RoHS対応（10物質）	8-45, 8-45	85	79	白アルマイト処理	47	43	-	0～7.2	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,115円( 2,327円 )	在庫品1日目当日出荷可能
HHPTF8-50	RoHS対応（10物質）	8-50, 8-50	85	79	白アルマイト処理	52	43	-	0～7.2	無し	単品(ボルト・ナットセット無し)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,680円( 1,848円 )	在庫品1日目当日出荷可能
HHPTF8-50-SEP	RoHS対応（10物質）	8-50, 8-50	85	79	白アルマイト処理	52	43	-	0～7.2	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,060円( 2,266円 )	在庫品1日目当日出荷可能
HHPTF8-50-SET	RoHS対応（10物質）	8-50, 8-50	85	79	白アルマイト処理	52	43	-	0～7.2	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,005円( 2,206円 )	在庫品1日目当日出荷可能
HHPTF8-50-SEU	RoHS対応（10物質）	8-50, 8-50	85	79	白アルマイト処理	52	43	-	0～7.2	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,090円( 2,299円 )	在庫品1日目当日出荷可能
HHPTF8-50-SSP	RoHS対応（10物質）	8-50, 8-50	85	79	白アルマイト処理	52	43	-	0～7.2	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,025円( 2,228円 )	在庫品1日目当日出荷可能
HHPTF8-50-SST	RoHS対応（10物質）	8-50, 8-50	85	79	白アルマイト処理	52	43	-	0～7.2	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,945円( 2,140円 )	在庫品1日目当日出荷可能
HHPTF8-50-SSU	RoHS対応（10物質）	8-50, 8-50	85	79	白アルマイト処理	52	43	-	0～7.2	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,115円( 2,327円 )	在庫品1日目当日出荷可能
HHPTF8-60	RoHS対応（10物質）	8-60, 8-60	85	79	白アルマイト処理	62	43	-	0～7.2	無し	単品(ボルト・ナットセット無し)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,680円( 1,848円 )	在庫品1日目当日出荷可能
HHPTF8-60-SEP	RoHS対応（10物質）	8-60, 8-60	85	79	白アルマイト処理	62	43	-	0～7.2	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,060円( 2,266円 )	在庫品1日目当日出荷可能
HHPTF8-60-SET	RoHS対応（10物質）	8-60, 8-60	85	79	白アルマイト処理	62	43	-	0～7.2	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,005円( 2,206円 )	在庫品1日目当日出荷可能
HHPTF8-60-SEU	RoHS対応（10物質）	8-60, 8-60	85	79	白アルマイト処理	62	43	-	0～7.2	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,090円( 2,299円 )	在庫品1日目当日出荷可能
HHPTF8-60-SSP	RoHS対応（10物質）	8-60, 8-60	85	79	白アルマイト処理	62	43	-	0～7.2	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,025円( 2,228円 )	在庫品1日目当日出荷可能
HHPTF8-60-SST	RoHS対応（10物質）	8-60, 8-60	85	79	白アルマイト処理	62	43	-	0～7.2	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	1,945円( 2,140円 )	在庫品1日目当日出荷可能
HHPTF8-60-SSU	RoHS対応（10物質）	8-60, 8-60	85	79	白アルマイト処理	62	43	-	0～7.2	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：アルマイト	10	1個	2,115円( 2,327円 )	在庫品1日目当日出荷可能
HHPTF8-SEP	RoHS対応（10物質）	8, 8	59	60	白アルマイト処理	42	40	98	0～4.9	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象外	-	-	10	1個	1,570円( 1,727円 )	在庫品1日目当日出荷可能
HHPTF8-SET	RoHS対応（10物質）	8, 8	59	60	白アルマイト処理	42	40	98	0～4.9	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象外	-	-	10	1個	1,522円( 1,674円 )	在庫品1日目当日出荷可能
HHPTF8-SEU	RoHS対応（10物質）	8, 8	59	60	白アルマイト処理	42	40	98	0～4.9	ボルト・ナットセット	SEU(六角穴付ボルト・先入れバネナットセット)	対象外	-	-	10	1個	1,599円( 1,759円 )	在庫品1日目当日出荷可能
HHPTF8-SSP	RoHS対応（10物質）	8, 8	59	60	白アルマイト処理	42	40	98	0～4.9	ボルト・ナットセット	SSP(ステンレス六角穴付ボルト・後入れバネナットセット)	対象外	-	-	10	1個	1,869円( 2,056円 )	在庫品1日目当日出荷可能
HHPTF8-SST	RoHS対応（10物質）	8, 8	59	60	白アルマイト処理	42	40	98	0～4.9	ボルト・ナットセット	SST(ステンレス六角穴付ボルト・先入れナットセット)	対象外	-	-	10	1個	1,564円( 1,720円 )	在庫品1日目当日出荷可能
HHPTF8-SSU	RoHS対応（10物質）	8, 8	59	60	白アルマイト処理	42	40	98	0～4.9	ボルト・ナットセット	SSU(ステンレス六角穴付ボルト・先入れバネナットセット)	対象外	-	-	10	1個	1,962円( 2,158円 )	在庫品1日目当日出荷可能
HHPTFB5	RoHS対応（10物質）	5, 5	40	60	黒アルマイト処理	21	25	-	0～2	無し	単品(ボルト・ナットセット無し)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：黒アルマイト	10	1個	1,060円( 1,166円 )	在庫品1日目当日出荷可能
HHPTFB5-25	RoHS対応（10物質）	5-25, 5-25	40	60	黒アルマイト処理	26	25	-	0～2	無し	単品(ボルト・ナットセット無し)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：黒アルマイト	10	1個	1,060円( 1,166円 )	在庫品1日目当日出荷可能
HHPTFB5-25-SEP	RoHS非対応	5-25, 5-25	40	60	黒アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SEP(六角穴付ボルト・後入れバネナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：黒アルマイト	-	1個	1,420円( 1,562円 )	在庫品1日目当日出荷可能
HHPTFB5-25-SET	RoHS非対応	5-25, 5-25	40	60	黒アルマイト処理	26	25	-	0～2	ボルト・ナットセット	SET(六角穴付ボルト・先入れナットセット)	対象	本体：A6063 ｜ブッシュ：POM ｜六角穴付きボルト：SUSXM7	本体：黒アルマイト	-	1個	1,375円( 1,513円 )	在庫品1日目当日出荷可能

基本情報

【2024年新商品】サイズを追加しました！
任意の角度で保持ができるトルク蝶番です。六角トルクレンチでトルク値を調整できるため、扉のサイズに応じてトルクの強弱の設定が可能です。
重量選定目安表に従い調整しながら締め付けしてください。

(i)ご注意

【2024年新商品】サイズを追加しました！
アルミフレーム用蝶番についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品トルク蝶番トルク調整タイプ	【クリーン洗浄品】トルク蝶番　トルク調整タイプ	コンパクト樹脂蝶番	トルク蝶番　トルク固定タイプ	アルミ抜差し蝶番　ザグリ穴タイプ	アルミ蝶番極低頭ボルトタイプ	【クリーン洗浄品】アルミ蝶番極低頭ボルトタイプ	ステンレス抜差し蝶番　簡単抜差しタイプ	長蝶番	樹脂蝶番	ストップ蝶番	蝶番用ナット	ステンレス蝶番　長穴タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	1,000円～	2,650円～	567円～	567円～	457円～	439円～	2,500円～	595円～	-	601円～	567円～	254円～	728円～
通常出荷日	在庫品1日目当日出荷可能	3日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	3日目	在庫品1日目当日出荷可能	3日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能
特性・用途	非磁性	-	-	低発塵 / 導電性・帯電防止 / 非磁性 / 耐熱性	-	非磁性	-	耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性	低発塵 / 非磁性	非磁性	非磁性	-	-
詳細材質	A6063	A6063	ナイロン6	SUS304	ADC12	A6063	A6063	SUS304	A6063	ナイロン6	A6063	SUS304	SUS304
種類	平蝶番	平蝶番	平蝶番	平蝶番	抜差し蝶番	平蝶番	平蝶番	抜差し蝶番	長蝶番	平蝶番	平蝶番	蝶番用ナット	平蝶番
洗浄方法	洗浄無し	-	-	-	-	洗浄無し	-	-	-	洗浄無し	洗浄無し	-	-
特性	トルク蝶番　トルク調整タイプ	トルク蝶番　トルク調整タイプ	コンパクト樹脂蝶番	トルク蝶番　トルク固定タイプ	-	アルミ蝶番極低頭ボルトタイプ	アルミ蝶番極低頭ボルトタイプ	ステンレス抜差し蝶番-簡単抜差しタイプ－	長蝶番	樹脂蝶番	ストップ蝶番	蝶番用ナット	長穴蝶番

back next

トルク蝶番トルク調整タイプのレビュー

評価 4.0 平均満足度：4.0 4件のレビュー

星５

50%
星４

25%
星３

0%
星２

25%
星１

0%

レビューを書く

蓋の開閉、固定用

評価 2.0満足度：2.02022/06/22

自動機のホッパーカバーに使われているウイングタイプの蓋（約5kg）を開けた状態で固定できるようにとこちらの商品（HHPTFB8-6）を購入しました。
しばらく使用していたら、6側のヒンジ部とザグリ間の薄肉部分に亀裂が入り割れてしまいました。
強度選択できるようSUSタイプや厚みのあるタイプがあればうれしいです。

もっと読む閉じる

ミスミからのコメント

貴重なご意見をいただきありがとうございます。
扉の形状と質量が、定格トルクの範囲であることをご確認願います。
ご不明点がございましたら弊社技術相談窓口へお問い合わせ願います。

0人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

工具箱の蓋に使用

評価 5.0満足度：5.02018/07/26

自作工具箱の蓋に使用しているのですが、作業スペースがない所で蓋を少しだけ開けっ放しにしたい時にとても便利です。

もっと読む閉じる

0人が参考にしています。

開閉頻度の高い扉に

評価 5.0満足度：5.02018/07/24
