【簡易調整】Ｘ軸　重荷重シャフトガイドユニット

【簡易調整】Ｘ軸　重荷重シャフトガイドユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 4.6平均満足度4.6 この商品のレビューをみる（5件）
通常価格(税別)
24,080円 ～ 26,860円
税込価格
26,488円 ～ 29,546円

XKNEJやXKSよりシャフト径を大きくし、耐荷重を向上させています。シャフト...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

コンベヤ搬送装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定3件の候補があります。

Loading...

外形図・規格表

XKST
【簡易調整】Ｘ軸　重荷重シャフトガイドユニット:関連画像

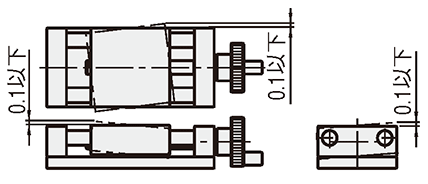

■精度基準
[ ! ]左図基準でガタがありますので、
      精密な位置決めにはあまり適しません。

Type本体シャフト(φ15)送りねじ(M14)[ A ]付属品
[ M ]材質[ S ]表面処理[ M ]材質[ H ]硬度[ M ]材質
XKSTアルミ合金白アルマイトSUS440C相当56HRC～SUS303・取付ボルト(SCB6－15　4本)
・目盛シール

規格表

型式
XKST50
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面(mm)移動量(mm)(Z×2)LL1耐荷重(N)自重(kg)￥基準単価
TypeNo.水平
XKST5080×80501701001961.7222,500
1001002201502.0023,800
1501502702002.3225,100
[ ! ]表示数量超えはお見積り

型番リスト

表示件数:
  1. 1
型番
移動量(X距離)(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[±25] ±25
10

1個

24,080円( 26,488円 )

5日目

[±50] ±50
10

1個

25,470円( 28,017円 )

5日目

[±75] ±75
10

1個

26,860円( 29,546円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

XKNEJやXKSよりシャフト径を大きくし、耐荷重を向上させています。シャフトをすり割りで直接固定するため、送りねじ軸をねじで押し当てるよりも大きな保持力が得られます。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
FAカメラ位置調整　事例・商品のご紹介ページ

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ステージ面(mm)移動量(mm)(Z×2)LL1耐荷重(N)自重(kg)￥基準単価
TypeNo.水平
XKST5080×80501701001961.7222,500
1001002201502.0023,800
1501502702002.3225,100
[ ! ]表示数量超えはお見積り
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1〜23〜56〜1011〜2021〜
値引率基準単価10%15%20%お見積り
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷


出荷日については、こちらをご覧ください。

概要・仕様

使用例

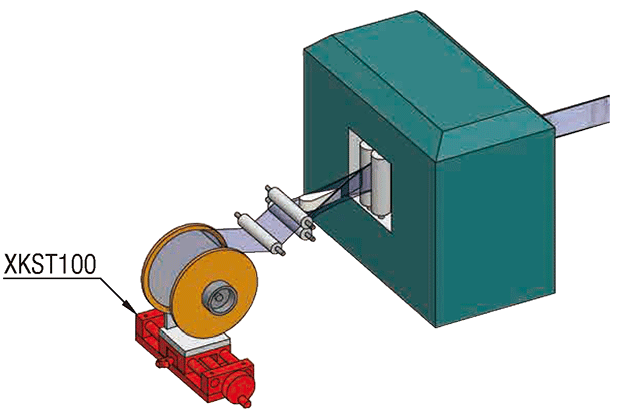

           シートの位置調整
【簡易調整】Ｘ軸　重荷重シャフトガイドユニット:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
