ミスミ

パネルクランプブラケット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-829

当日出荷可能

評価 1.0平均満足度1.0 この商品のレビューをみる（1件）

通常価格(税別): 205円～ 218円

税込価格: 226円～ 240円

T型止め部をフレームの溝に入れ90度回すだけで手軽に取付が出来ます。パネルの厚...

詳細情報を確認する

材質：

樹脂
材質：

ポリアミド
材質証明書：

対象
材質証明書：材質：

ポリアミド

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定3件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

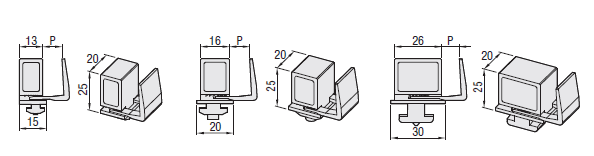

外形図・規格表

HCBS5

HCBS6

HCBS8

[ ! ]HCBS8は8シリーズ、8－45シリーズ共用です。[ ! ]P部が可動し、パネル厚の調整が可能です。

[ M ]材質　ポリアミド

規格表

型式

HCBS8

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		質量	P 適応パネル板厚	￥基準単価	￥スライド単価
Type	No.	質量	P 適応パネル板厚	1～9コ	10
HCBS	5	2.6	3〜5	196	190
	6	3.9		198	190
	8	6.3		209	200

使用例

■パネルクランプ取付方法

①フレームとの取付
T型止め部をフレーム溝にT型止め部に入れ90度回すことで、手軽に取付られます。

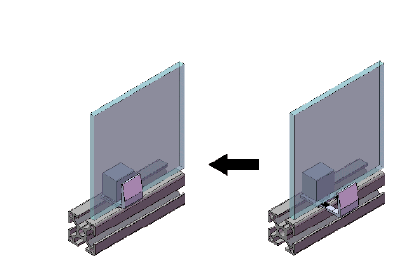

②パネルの取付方法
右図の通り、P部にパネルをはさみ可動部をパネルに押し当てて固定するためパネルの穴加工は不要です。

アルミフレーム総合情報ページ

フレーム / キャップ / 溝カバー

ブラケット / ジョイント / ナット

パネル / フェンスネット

安全柵ユニット

取手 / 蝶番 / 錠

> 商品特長・選び方

キャスタ / アジャスタ / アンカー

> 商品特長・選び方

アルミフレームユニット

> 商品特長・選び方

他アクセサリ

> 商品特長・選び方

設計手順 / 強度計算 / 組立方法

各シリーズ主要商品一覧

アルミフレームとは

便利サービス

型番リスト

表示件数:

型番	フレームNo.	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

HCBS5	5	10	1個	205円( 226円 )	在庫品1日目当日出荷可能
HCBS6	6	10	1個	207円( 228円 )	在庫品1日目当日出荷可能
HCBS8	8	10	1個	218円( 240円 )	在庫品1日目当日出荷可能

基本情報

T型止め部をフレームの溝に入れ90度回すだけで手軽に取付が出来ます。パネルの厚さ3mm・5mmの両方に対応できます。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜10	11～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

日東電工

ニトフロンふっ素樹脂粘着テープ No.903UL

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品パネルクランプブラケット	【クリーン洗浄品】パネルクランプブラケット	【クリーン洗浄品】パネルサポートブラケット　樹脂タイプ	後入れパネルホールド用クランプ	後入れパネルホールド	パネルサポートブラケット　アルミロングタイプ	エコノミーパネルクランプ	パネルサポートブラケット　樹脂タイプ	【クリーン洗浄品】パネルサポートブラケット-アルミロングタイプ-	【クリーン洗浄品】後入れパネルホールド	パネルサポートブラケット　アルミタイプ	【クリーン洗浄品】パネルサポートブラケット　スチールタイプ／ステンレスタイプ	【クリーン洗浄品】パネルサポートブラケット-アルミタイプ-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	205円～	710円～	610円～	-	-	-	766円～	108円	-	-	168円～	640円～	670円～
通常出荷日	在庫品1日目当日出荷可能	3日目	3日目	2日目当日出荷可能	2日目当日出荷可能	2日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	5日目	5日目	在庫品1日目当日出荷可能	3日目	3日目
材質	樹脂	樹脂	樹脂	樹脂	アルミ	アルミ	樹脂	樹脂	アルミ	アルミ	アルミ	-	アルミ
材質	ポリアミド	ポリアミド	ポリアミド	EPDM	A6N01SS-T5	A6063S-T5	PVCポリ塩化ビニル	ポリアミド	A6063S-T5	A6N01SS-T5	A6063S-T5	-	A6063S-T5
材質証明書	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象	対象
材質証明書：材質	ポリアミド	ポリアミド	ポリアミド	EPDM	A6N01SS-T5	A6063S-T5	PVCポリ塩化ビニル	ポリアミド	A6063S-T5	A6N01SS-T5	-	-	-

back next

パネルクランプブラケットのレビュー

評価 1.0 平均満足度：1.0 1件のレビュー

星５

0%
星４

0%
星３

0%
星２

0%
星１

100%

レビューを書く

カバーの取り付け

評価 1.0満足度：1.02018/06/08

NEFS6-3030に使用したが
物によってばらつきがあり９０°回して固定してもスカスカで
縦の溝に入れたら落ちてくるぐらいゆるいのもあった

便利なので製品の品質管理お願いします

もっと読む閉じる

10人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

1件全て見る
