真空配管用継手 ゲージポート

真空配管用継手 ゲージポート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 納期短縮
  • 一部当日出荷可能
評価 2.6平均満足度2.6 この商品のレビューをみる(3件)
通常価格(税別)
7,790円 ~ 20,030円
税込価格
8,569円 ~ 22,033円

真空計と接続するゲージポートです。【サイズ追加】FRNGPでNo.50が選択可...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

Loading...

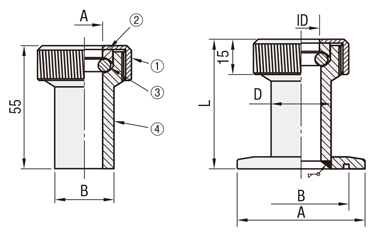

外形図・規格表



FRGP

FRNGP

真空配管用継手 ゲージポート:関連画像


規格表

型式呼び
FRGP18
FRNGP25-18
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ゲージポート単品
型式AB¥基準単価
Type接続径1〜4コ
FRGP1516257,350
1819287,880
[ ! ]表示数量超えはWOSにてご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

溶接済み
型式フランジゲージポートL¥基準単価
TypeNo.AB接続径IDD1~4コ
FRNGP25−154026.21516257512,600
25−1818192813,650
40−155541.21516255715,750
40−1818192816,800
50−157552.215162517,850
50−1818192818,900
[ ! ]*50-15・*50-18は5日目出荷となります。
[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

型番
同径・異径
フランジサイズ(呼び)1
管外径(mm)
アダプタ種類詳細
内径(mm)
接続径
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
-
-
25
ゲージポート単品
16
15
10

1個

7,790( 8,569円 )

在庫品1日目

当日出荷可能

-
-
28
ゲージポート単品
19
18
10

1個

8,350( 9,185円 )

在庫品1日目

当日出荷可能

同径
NW(KF)25
25
フランジ溶接済み
16
15
10

1個

13,360( 14,696円 )

在庫品1日目

当日出荷可能

同径
NW(KF)25
28
フランジ溶接済み
19
18
10

1個

14,470( 15,917円 )

在庫品1日目

当日出荷可能

同径
NW(KF)40
25
フランジ溶接済み
16
15
10

1個

16,700( 18,370円 )

在庫品1日目

当日出荷可能

同径
NW(KF)40
28
フランジ溶接済み
19
18
10

1個

17,260( 18,986円 )

在庫品1日目

当日出荷可能

同径
NW(KF)50
25
フランジ溶接済み
16
15
10

1個

18,920( 20,812円 )

5日目

同径
NW(KF)50
28
フランジ溶接済み
19
18
10

1個

20,030( 22,033円 )

5日目

Loading...

詳細情報

基本情報

真空計と接続するゲージポートです。
【サイズ追加】FRNGPでNo.50が選択可能になりました。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格



納期

●下記以外
在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

●No.50及びFRNWH40
 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様



仕様・概要

ゲージポート仕様
No.名称材質
 袋ナットSUS304
 カラーSUS304
 OリングNBR
 スリーブSUS304
フランジSUS304
ニップル部SUS304

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

真空配管用継手 ゲージポート

真空配管用継手 ゲージポート

    【クリーン洗浄品】真空配管用継手 ゲージポート

    【クリーン洗浄品】真空配管用継手 ゲージポート

      【クリーン洗浄品】真空配管用継手 ゲージポート付ニップル

      【クリーン洗浄品】真空配管用継手 ゲージポート付ニップル

        真空配管用継手 メネジアダプタ

        真空配管用継手 メネジアダプタ

          真空配管用継手 オネジアダプタ

          真空配管用継手 オネジアダプタ

            真空配管用継手 変換アダプタ NWフランジ×VCR継手

            真空配管用継手 変換アダプタ NWフランジ×VCR継手

              真空配管用継手 ダクトアダプタ

              真空配管用継手 ダクトアダプタ

                真空配管用継手 ホースアダプタ

                真空配管用継手 ホースアダプタ

                  真空配管用継手 NWフランジ×リークポート

                  真空配管用継手 NWフランジ×リークポート

                    【クリーン洗浄品】真空配管用継手 メネジアダプタ

                    【クリーン洗浄品】真空配管用継手 メネジアダプタ

                      【クリーン洗浄品】真空配管用継手 オネジアダプタ

                      【クリーン洗浄品】真空配管用継手 オネジアダプタ

                        【クリーン洗浄品】真空配管用継手 レデューサ

                        【クリーン洗浄品】真空配管用継手 レデューサ

                          【クリーン洗浄品】真空配管用継手 ダクトアダプタ

                          【クリーン洗浄品】真空配管用継手 ダクトアダプタ

                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 7,790円 11,800円 27,040円 5,240円 3,380円 6,400円 6,680円 10,580円 11,820円 7,240円 5,390円 6,280円 10,680円
                            通常出荷日 在庫品1日目~   当日出荷可能 3日目~   3日目~   在庫品1日目~   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目~   当日出荷可能 在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目~   3日目~   3日目   3日目~
                            環境対応 RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質) RoHS対応(10物質)
                            特性・用途 該当なし クリーン洗浄 クリーン洗浄 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            種類 アダプタ アダプタ 継手 アダプタ アダプタ アダプタ アダプタ アダプタ アダプタ アダプタ アダプタ 継手 アダプタ
                            規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格 NW/KF規格
                            アダプタ種類 ゲージポート ゲージポート ゲージポート おねじ・めねじ接続用 おねじ・めねじ接続用 規格変換用 ゴム管・チューブ取付用 ゴム管・チューブ取付用 リークポート おねじ・めねじ接続用 おねじ・めねじ接続用 規格変換用 ゴム管・チューブ取付用

                            真空配管用継手 ゲージポートのレビュー

                            評価 2.6 平均満足度:2.6 3件のレビュー
                            溶接ゲージポートとして
                            評価 2.0満足度:2.02019/10/30
                            納期が短く、価格も良いと思います。
                            封止性能はこれから評価します。
                            ただし、他の方もレポートされていますが、FRGP15の3Dモデルの溶接部内径が現物と異なっており加工が必要となりました。この部品内でまとまっている部分の寸法・形状の省略は仕方ないところもありますが、他との接合面には正確な寸法をお願いします。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            真空中の作業用に
                            評価 1.0満足度:1.02019/05/09
                            真空中でワークを動かす必要があったために、FRNGP25-15を購入。
                            気密されており、助かっております。
                            ですが、HPとカタログや3Dデータで確認した形状と実際に届いたものが違ったために、追加工が必要になりました。

                            もっと読む 閉じる

                            1が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            外販製品付帯の真空配管部位に使用
                            評価 5.0満足度:5.02019/05/14
                            平素より種類豊富なミスミ商品の中から真空部位に必要な配管や各種用途、形状に合わせた継手を都度選択し組み合わせて利用しています。型番:FRNGP25-15も当該品の一つです。当社は中真空領域での利用になりますが、それぞれ全く問題なく機能する商品であり機密性その他性能に対する満足度は高いです。残念なのは、全ての商品にサイズ的なラインアップ不足を感じていますので拡充を望みます。(折角良い商品群があり各種組み合わせ利用による利便性の高さがあるのに、欲するサイズが無い場合当社にて外注に製作依頼をかけ無駄な時間やコストがかかってしまうため)

                            もっと読む 閉じる

                            0が参考にしています。

                            このレビューは参考になりましたか?  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。
