平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1301

評価 4.5平均満足度4.5 この商品のレビューをみる（2件）

通常価格(税別): -

税込価格: -

構造合理化により、3万円台からの低価格を実現しました。オリエンタルモーターのA...

詳細情報を確認する

ベルト種類：

平ベルト
駆動位置：

ヘッド駆動
蛇行防止：

蛇行防止桟溝付き
テールローラ径D（テール乗移り部R）(mm)：

30
ドライブローラ径(mm)：

30

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定10件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

各部品の型式は、上記「構成部品一覧」で確認可能です。（フル型式入力が必要です。ご不明点等は>>こちら）

よくあるご質問（FAQ）

SVKB

6Wモータ仕様

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０:関連画像

A*は下記参照

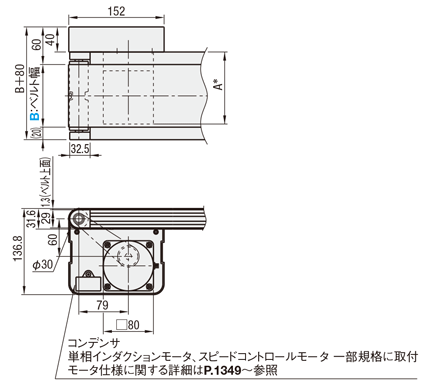

25Wモータ仕様

フレーム断面・拡大（左右対称）

B＝50の場合

X部(M5用)

[ ! ]B＝50の場合、下向き溝は付いておりません。

B＝100～250の場合
平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０:関連画像

[ ! ]B＝200・250の場合、※2部の板厚は4mmです。

B＝300の場合

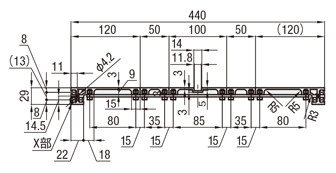

B＝400の場合

[ ! ]JIS規格の六角ナット使用可能です。

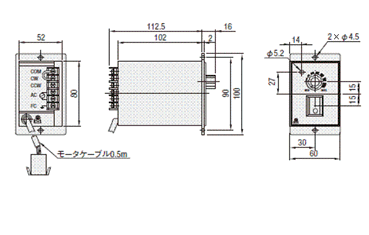

オリエンタルモータースピードコントローラ外形図

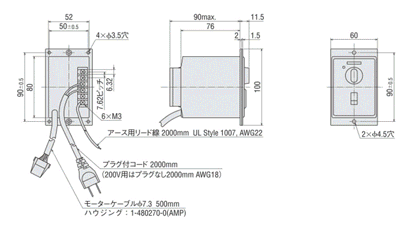

台湾モータスピードコントローラ外形図

住友重機械工業　スピードコントローラ外形図

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

[ ! ]※L≧400の場合、1溝につき4個ずつのナットが挿入されています（計16個）。ナット挿入用ザグリ穴が必要な場合は追加工にてご指定ください。
[ ! ]※1 L≧2005の場合、この位置にベルト受けローラが付きます。
[ ! ]図中の寸法はベルト仕様H（厚み0.8mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。ベルト仕様はこちらをご参照ください。
[ ! ]ベルト長さ計算式：(2L+97) / 1.002 / 1000　　小数点第3位四捨五入　単位：ｍ　（Ｌ＝プーリ間長さ）
[ ! ]プーリホルダ装着のためアルミフレーム溝Ｘ部を使用しております。この範囲にナットを移動することはできません。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちら参照

SVシリーズコンベヤ　溝部適用ナット

挿入位置	コンベヤ側面の溝に挿入済み（4個/1溝）追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR5	M5 （並目）	0.8	コンベヤ用後入れナット（10個入り）	PACK-CHNT5-4	M4 （並目）	0.7
X部					コンベヤ用後入れナット（10個入り）	PACK-CHNT5-3	M3 （並目）	0.5

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
6W	インダクションモータ	住友重機械工業	12.5〜18	105
			25〜180	115
		オリエンタルモーター	12.5〜18	105
			25〜180	115
		台湾製	12.5〜75	115
			90〜180	122
	スピードコントロールモータ	住友重機械工業	12.5〜18	115.8
			25〜180	125.8
		オリエンタルモーター	12.5〜18	115
			25〜180	125
		台湾製	12.5〜75	127
			90〜180	134
25W	インダクションモータ	住友重機械工業	5〜18	117
			25〜180	127.5
		オリエンタルモーター	5〜18	117
			25〜180	127.5
		台湾製	5〜75	129
			90〜180	136
	スピードコントロールモータ	住友重機械工業	5〜18	127.8
			25〜180	138.3
		オリエンタルモーター	5〜18	127
			25〜180	137.5
		台湾製	5〜75	139.5
			90〜180	146.5

	フレーム	モータカバー	プーリホルダ
[ M ]材質	アルミ材	アルミ材	アルミ材
[ S ]表面処理	アルマイト処理	塗装	塗装

■機体重量（モータ出力6Wの場合）
＊参考値（モータメーカーによって差異が生じます）(kg)

ベルト幅 B(mm)	プーリ間長さL(mm)
ベルト幅 B(mm)	500	1000	1500	2000	2500	3000
50	3.7	4.8	5.8	6.9	7.9	9
100	4.4	5.8	7.3	8.7	10.4	11.8
150	5	6.8	8.7	10.5	12.8	14.6
200	5.7	7.9	10.1	12.3	15.1	17.3
250	6.3	8.9	11.6	14.3	17.3	20
300	6.8	10.5	11.9	16	19	22.1
400	8.2	12.4	15	19.7	23.9	27.7

※モータ出力が25Wになる場合は、1.1kg加算ください。

規格表

型式

モータ

ベルト仕様

モータメーカー選択

−

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

SVKB

−

100

−

1000

−

T100

−

型式	B 選択	L 指定5mm単位	モータ選択								ベルト仕様	モータメーカ選択 [ ! ]メーカごとに価格が異なります。
			出力(W)	電圧(V)	仕様	ギヤヘッド減速比
SVKB	50 100 150 200 250 300 400 　 [ NG ]B=300または400の時、6Wかつギヤヘッド減速比12.5～30は指定不可	300 ～ 3000 [ NG ]出力6のときL≧2005選定不可	6 25	T100 (単相) T200 (単相)	IM (インダクションモータ) SCM (スピードコントロールモータ)						H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし) ※モータメーカBの場合下表の「ベルト仕様」からご選定ください	AS(住友重機械工業） B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20%程度低くなる可能性があります。
						5	7.5	9	12.5	15
						18	25	30	36	50
						60	75	90	100
						120	150	180

						[ NG ]出力6のとき 5～9適用不可
			25	S200 (三相)	IM(インダクションモータ) INVM(インダクションモータ＋三菱製インバータ) INVC(インダクションモータ＋ CC-Link対応三菱製インバータ)


			6 25	NV (モータなし)	NM(モータなし)	NH(ギヤヘッドなし)						R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ・インバータ詳細は>> こちら参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細は「コンベヤ選定サイト」の「技術情報」>> こちらをご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。梱包状態は「コンベヤ選定サイト」>> こちら参照
[ ! ]蛇行抑制桟付ベルトはプライ数（厚さ）に応じて反りが発生する可能性があるのでご確認ください。
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]三菱製インバータは、コンベヤには取付けされていない状態での納品となります。
[ ! ]三菱製インバータの取付ブラケットは、お客様にてご用意ください。
[ ! ]CC-Link対応三菱製インバータのCC-Linkカードは、お客様にて組み込みをお願いします。
[ ! ]CC-Link対応三菱製インバータのCC-Linkケーブル等は、お客様にてご用意ください。
[ ! ]CC-Linkは三菱電機株式会社の登録商標です。

ベルト仕様	標準ベルト(本体価格のみ)	オプションベルト１(＋￥3,000)	オプションベルト２(＋￥5,500)	ベルトなし(−￥4,000)
一般用	H(緑)　W(白)	−	−	Ｊ (ベルトなし)
スライディング用	G(緑)　S(白)	−	−
傾斜搬送用	−	−	−
グリップ仕様	−	−	GG(緑)　GW(白)
耐油仕様	O(緑)	OW(白)	−
非粘着仕様	N(白)	NB(スカイブルー)　NBG(ライムグリーン) HH(緑)　HW(白)	−
食品搬送用	−	KW(白)　KSB(スカイブルー)　PHB(スカイブルー)	−
電子部品搬送用	D(黒)	−	−

[ ! ]平ベルト詳細は>>こちら参照
[ ! ]モータメーカAS（住友重機械工業製モータ）およびモータメーカC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]モータ出力6Wのときは、厚み1.0mm以下のベルトから選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+97) / 1.002 / 1000　　小数点第3位四捨五入　単位：ｍ　（Ｌ＝プーリ間長さ）

スピードコントロールモータ型番

モータ			オリエンタルモーター		台湾製モータ		住友重機械工業
			モータ型番	ギヤヘッド型番 ※□には減速比が入ります		ギヤヘッド型番 ※□には減速比が入ります			ギヤヘッド型番 ※□には減速比が入ります
					モータ型番		モータ型番	コントローラ型番
出力	仕様	電圧
6W	スピードコントロールモータ	単相100V	US206−401	2GN□S	PACMSV-UT60-W6-V100	PACMGXT60-□	A6U06A	CAU06A	G6□D
		単相200V	US206−402		PACMSV-UT60-W6-V200		A6U06C	CAU06C
25W	スピードコントロールモータ	単相100V	US425−401	4GN□S	PACMSV-UT80-W25-V100	PACMGXT80-□	A8U25A	CAU25A	G8□D
		単相200V	US425−402		PACMSV-UT80-W25-V200		A8U25C	CAU25C
備考			[ ! ]スピードコントロールモータには次のものが含まれています。モータ、スピードコントロールユニットスピードコントロール用取り付けねじ、取扱説明書		[ ! ]スピードコントロールモータには次のものが含まれています。モータ、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。		[ ! ]スピードコントロールモータに使用するにはモータとコントローラ両方とも手配が必要です。

オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ	延長用接続ケーブル型番
出力	長さ	単相100V、単相200V	単相110V、単相115V
			単相220V、単相230V
6W	1ｍ	CC-1	CC01SU05
25W	2ｍ	CC-2	CC02SU05
	3ｍ	CC-3	CC03SU05
	4ｍ	CC-4	CC04SU05
		・継ぎ足しできるケーブルの最大延長距離は4ｍです。	・継ぎ足しできるケーブルの最大延長距離は10ｍです。

住友重機械工業製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ	延長用接続ケーブル型番
出力	長さ	単相100V、単相200V

6W 25W	1ｍ	EAWE10
	2ｍ	EAWE20
	3ｍ	EAWE30
	4ｍ	EAWE40
		・使用できるケーブルの最大延長距離は4ｍです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

インバータ仕様

仕様	INVM	INVC
メーカ	三菱電機株式会社	三菱電機株式会社
型式	FR-D720-0.1K	FR-E820-0.1K
型式	FR-D720-0.1K	※CC-Linkカード: FR-A8NC-EKIT同梱
電源	三相200V	三相200V
備考		CC-Link通信対応

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

モータ位置勝手違い

モータ位置が変更できます。
ヘッド駆動タイプのみ指定できます。
〈指定方法〉：MK

[ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。

SVKB-100-1000-25-
T100-IM-25-H-C-MK

6,000

FYA
FYB

追加ザグリ穴

ヘッド駆動

追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。

〈指定方法〉：FYA300
FYA300-FYB600

対応コンベヤ	FYA・FYB
SVKA・SVKB	150≦FYA・FYB≦(L-105)

[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。

SVKB-100-1000-25-
T100-IM-25-H-C-FYA50

1,200

SCB

スピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）

<スピードコントローラブラケット規格図>

①スピードコントローラブラケット

スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：　SCB
住友重機械工業・オリエンタルモーター・台湾製モータのコントローラに対応します。

[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ（M4x8）2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

SVKB-100-1000-25-
T100-IM-25-H-C-SCB

800

モータカバー窓付きタイプ

ヘッド駆動

中間駆動

モーターカバー窓付きタイプに変更できます。
〈指定方法〉：CW

[ ! ]メンテナンス用に樹脂プレート単品でも購入可能
詳細はこちら

SVKB-100-1000-25-
T100-IM-25-H-C-CW

3,000

ANT□

後入れナット付属

ミスミコンベヤフレーム溝用の後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT5-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品 (1本) セットスクリュー	A	B	T
ANT5 (M5溝用)	4 8 12	3 4	M4×5	4.9	7	4
ANT6 (M6溝用)	4 8 12	3 4 5	M4×6	5.9	8	4.5

SVKB-100-1000-25-
T100-IM-25-H-C-ANT5-Q8-4

カット数量 Q	￥基準単価
4	300
8	500
12	700

TBM

端子箱付モータ

■オリエンタル仕様

インダクションモータを端子箱付きのタイプに変更します。
〈指定方法〉：TBM

[ ! ]オリエンタル仕様のみ選定可能。
※5日目商品は納期が＋3日となります。

SVKB-100-1000-25-
T100-IM-25-H-C-TBM

5,000

追加工
コード

コンベヤ用スタンド追加

適用条件

指定例

NA□

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1 D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	ー
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	ー
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
SVKA・SVKB	21	B+41
SVKN・SVKR	21	B+41

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA WA	1	300～ 1300	300～ 2000
	2
	3
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
（こちら,およびこちら）

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

[ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可

SVKB-100-1000-25-
T100-IM-25-H-C-NA1-H800-PN

WA□

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

SVKB-100-1000-25-
T100-IM-25-H-C-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

〈基準単価〉

〈追加スタンド価格〉

〈スタンド合計金額〉

例）NA1-H800-PN

→

6,860円

0円

6,860円

例）NA3-H1000-P900

→

7,470円

10,260x(3-1)円

27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	L300〜400	L405〜500	L505〜600	L605〜700	L705〜800	L805〜900	L905〜1000	L1005〜1100	L1105〜1200	L1205〜1300	L1305〜1400	L1405〜1500	L1505〜1600	L1605〜1700	L1705〜1800	L1805〜1900	L1905〜2000	L2005〜2200	L2205〜2400	L2405〜2600	L2605〜2800	L2805〜3000
SVKB	50	51,980	54,080	57,120	60,380	63,110	66,470	67,940	69,300	69,620	69,930	70,460	70,770	72,350	73,710	74,240	74,550	75,180	80,850	81,380	81,800	82,320	82,740
	100	55,760	59,540	62,900	65,840	67,940	71,820	73,500	74,970	75,500	76,020	76,440	76,860	78,540	80,220	80,850	81,480	82,110	88,310	90,090	90,620	91,250	91,880
	150	61,530	65,840	69,410	70,670	73,400	77,700	79,590	81,480	82,220	82,850	83,580	84,210	86,420	88,310	90,300	91,250	91,980	98,070	100,280	102,270	103,320	104,160
	200	－	70,880	73,710	75,290	76,760	81,380	83,370	85,370	86,000	86,730	87,570	88,310	90,410	92,510	94,610	96,810	97,760	102,900	105,210	107,420	108,470	109,520
	250	－	－	80,640	81,590	82,530	88,310	90,720	93,140	93,980	95,030	96,180	97,130	99,650	102,270	104,790	107,310	110,040	114,450	117,080	120,020	121,170	122,640
	300	－	－	－	114,560	115,500	116,340	119,180	121,380	122,220	124,850	127,470	130,100	135,980	138,600	141,120	143,750	146,370	152,670	157,610	164,010	170,420	175,250
	400	－	－	－	－	124,740	127,680	128,520	130,940	131,670	134,400	137,240	139,970	146,270	149,000	151,620	154,460	157,190	163,590	168,740	175,560	182,280	187,430

[ ! ]表示数量超えはWOSにてご確認ください。

モータ仕様価格	モータ出力	仕様	AS(住友重機械工業)	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)
	6W	IM	本体価格＋￥ 5,000		本体価格のみ	本体価格－￥6,000
	25W	SCM	本体価格＋￥11,000		本体価格＋￥6,000
	25W	INVM	本体価格＋￥14,400		本体価格＋￥9,400
		INVC	本体価格＋￥26,000		本体価格＋￥21,000

ベルト仕様価格	標準ベルト	オプションベルト１	オプションベルト２	ベルトなし
ベルト仕様価格	本体価格のみ	本体価格＋￥3,000	本体価格＋￥5,500	本体価格−￥4,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜5	6〜9	10〜
値引率	基準単価	基準単価	お見積り
出荷日	通常	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

概要・仕様

■搬送能力

＊参考値

[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。

■機体重量（モータ出力6Wの場合）

※参考値

(kg)

ベルト幅 B(mm)	プーリ間長さL(mm)
ベルト幅 B(mm)	500	1000	1500	2000	2500	3000
50	3.7	4.8	5.8	6.9	7.9	9
100	4.4	5.8	7.3	8.7	10.4	11.8
150	5	6.8	8.7	10.5	12.8	14.6
200	5.7	7.9	10.1	12.3	15.1	17.3
250	6.3	8.9	11.6	14.3	17.3	20
300	6.8	10.5	11.9	16	19	22.1
400	8.2	12.4	15	19.7	23.9	27.7

※モータ出力が25Wになる場合は、1.1kg加算ください。

■ギヤヘッド減速比
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。

＊参考値

ギヤヘッド減速比	ベルト速度(m/min)
ギヤヘッド減速比	50Hz	60Hz
5	56.4	67.7
7.5	37.6	45.1
9	31.3	37.6
12.5	22.6	27.1
15	18.8	22.6
18	15.7	18.8
25	11.3	13.5
30	9.4	11.3
36	7.8	9.4
50	5.6	6.8
60	4.7	5.6
75	3.8	4.5
90	3.1	3.8
100	2.8	3.4
120	2.4	2.8
150	1.9	2.3
180	1.6	1.9

[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。

よくあるご質問（FAQ）

外形図へ戻る

1，ベルトなどメンテナンス用部品の型式を調べたい。
>>型式を確定し、「構成部品一覧」を押してください（外形図の上）。展開図と部品表が表示されます。
ご不明点等は>>こちら

2，ベルトの回転方向を図中の「基準搬送方向」とは逆に使いたいが何か問題はあるか。
>>ベルトとプーリ間の摩擦力が減少し滑りやすくなるため推奨しません。詳細は>>こちら

3，コンベヤを「動かす・止める」を繰り返す間欠運転で使いたいが何か問題はあるか。
間欠動作時間が短いとモータやコンベヤに負荷がかかって寿命に影響する恐れがあります。詳細は>>こちら

4，フレームの溝に後入れナットを挿入したい。単品型式を知りたい。
>>M3又はM4がございます。(M5はございません）
    M3:PACK-CHNT5-3　M4:PACK-CHNT5-4 パック（10個）販売詳細は>>こちら
>>M5の場合は六角ナットJIS 1種をご使用下さい。プーリ部を外しフレーム端面から挿入します。
    (ご購入前であれば、六角ナット後入れ用ザグリ穴を、追加工FYA/FYBでご指定可能です。）
    六角ナットJIS 1種型式：LBNR5>>こちら

コンベヤ構成部品

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０関連画像1_コンベア構成部品

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０関連画像2_コンベア構成部品

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０関連画像3_コンベア構成部品

平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０関連画像4_コンベア構成部品

型番リスト

表示件数:

型番	ベルト幅/ピッチ B(mm)	プーリ間長さ L(mm)	モータ仕様	モータ出力(W)	モータ電圧 T （単相） ※日本向け(V)	モータ電圧 S （三相） ※日本向け(V)	モータ電圧 TA （単相）※インターナショナル(V)	モータ電圧 SA （三相）※インターナショナル(V)	モータ電圧（モータなし）	モータメーカー選択	ギヤヘッド減速比	ベルト仕様	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SVKB-[50,100,150,200,250,300,400]-[300-3000/5]-[6,25]-NV-[IM,INVC,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[AS,C,R]

1個

-( - )

8日目

SVKB-[50,100,150,200,250,300,400]-[300-3000/5]-[6,25]-NV-[IM,INVC,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

1個

-( - )

14日目

SVKB-[50,100,150,200,250,300,400]-[300-3000/5]-[6,25]-S200-[IM,INVC,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[AS,C,R]

1個

-( - )

8日目

SVKB-[50,100,150,200,250,300,400]-[300-3000/5]-[6,25]-S200-[IM,INVC,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

1個

-( - )

14日目

SVKB-[50,100,150,200,250,300,400]-[300-3000/5]-[6,25]-SA[200,220,230]-[IM,INVC,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[AS,C,R]

1個

-( - )

8日目

1個

-( - )

14日目

SVKB-[50,100,150,200,250,300,400]-[300-3000/5]-[6,25]-T[100,200]-[IM,INVC,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[AS,C,R]

1個

-( - )

8日目

1個

-( - )

14日目

SVKB-[50,100,150,200,250,300,400]-[300-3000/5]-[6,25]-TA[100,110,115,200,220,230]-[IM,INVC,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[AS,C,R]

1個

-( - )

8日目

1個

-( - )

14日目

基本情報

構造合理化により、3万円台からの低価格を実現しました。

オリエンタルモーターのACブラシレスモータ搭載コンベヤは「こちら」から

【規格追加】
住友重機械工業製モータを追加いたしました。
CC-Link対応三菱電機製インバータを追加いたしました。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
商品ラインナップ機体重量コンベヤ構成部品オプション部品モータ仕様・結線図平ベルト詳細ベルト交換動画モータ配線動画

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。なお、出荷日が早いモータ仕様は、モータ仕様AS(住友重機械工業製)になります。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

概要・仕様

仕様・概要

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０	平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ６０／３０	平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付ヘッド駆動2溝フレーム	平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０	平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	8日目～	8日目～	8日目～	8日目～	お見積り	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	16日目
ベルト種類	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト
駆動位置	ヘッド駆動	ヘッド駆動	中間駆動	ヘッド駆動	ヘッド駆動	中間駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	中間駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動
蛇行防止	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ
テールローラ径D（テール乗移り部R）(mm)	30	30	30	30	50	30	50	30	30	30	30	30	50
ドライブローラ径(mm)	30	30	50	30	50	50	50	60	30	50	30	30	50

back next
