ミスミ

平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1259

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

ベルト幅≒フレーム幅。コンベヤ全面を搬送面として使用でき、蛇行をクラウンプーリ...

詳細情報を確認する

ベルト種類：

平ベルト
駆動位置：

ヘッド駆動
蛇行防止：

蛇行防止クラウンプーリ
特徴：

フルベルトタイプ
テールローラ径D（テール乗移り部R）(mm)：

50
ドライブローラ径(mm)：

50

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定30件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

※フレーム幅は、フレーム精度・組付け誤差により差異が生じる可能性がございます。

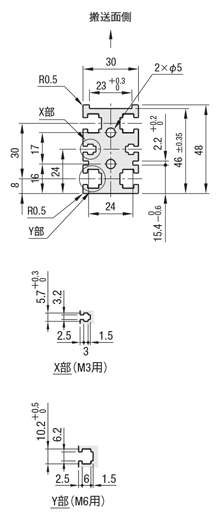

フレーム断面・拡大（左右対称）

[ ! ]JIS規格の六角ナット使用可能です。

CVSFB
6Wモータ仕様

Ａ＊は下記参照

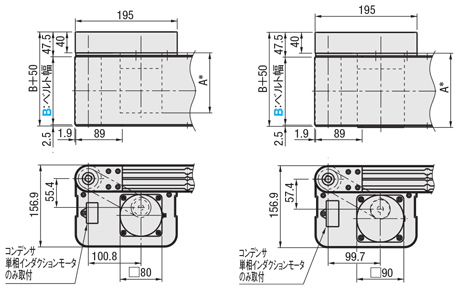

25Wモータ仕様

40Wモータ仕様

※L≦415の場合、ナット挿入用ザグリ穴は一切つきません。

ただし、1溝につき最大4個ナットが挿入されております。

[ ! ]図中の寸法はベルト仕様H(厚み0.9mm)での寸法となります。

ベルト厚みは、ベルト仕様によって異なるためご注意ください。

ベルト仕様はこちらをご参照ください。

[ ! ]プーリホルダ装着のためアルミフレーム溝Y部を使用しております。

この範囲にナットを移動することはできません。

[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。

スタンド追加工に関する詳細はこちら参照

■搬送能力

＊参考値

[ ! ]アキューム搬送 (スライディングベルト

のみ適用)の場合はグラフの1/2以下

の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる

場合がございます。

[ ! ]このグラフは水平条件での搬送能力です。

■ギヤヘッド減速比
＊負荷状態により減少することがあります。

＊参考値

ギャヘッド減速比	ベルト速度(m/min)
ギャヘッド減速比	50Hz	60Hz
12.5	18.8	22.6
15	15.7	18.8
18	13.1	15.7
25	9.4	11.3
30	7.9	9.4
36	6.5	7.9
50	4.7	5.7
60	3.9	4.7
75	3.1	3,8
90	2.6	3.1
100	2.4	2.8
120	2.0	2.4
150	1.6	1.9
180	1.3	1.6

[ ! ]モータ仕様IMの場合上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

コンベヤ　溝部適用ナット

挿入位置	Ｌ≦415の場合ザグリ穴はつきません。ナットは4個/1溝挿入済みＬ≧420は標準ザグリ穴がある為、ナットの挿入も付属もありません JIS規格六角ナット使用可能です（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR3	M3 （並目）	0.5	―
Y部	JIS1種六角ナット	LBNR6	M6 （並目）	1.0	コンベヤ用後入れナット（10個入り）	PACK-CHNT6-5	M5 （並目）	0.8
	―					PACK-CHNT6-4	M4 （並目）	0.7
	―					PACK-CHNT6-3	M3 （並目）	0.5

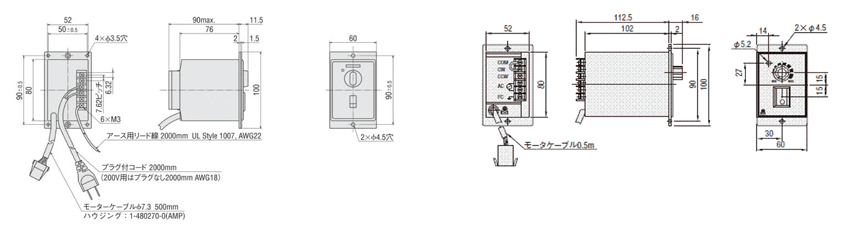

オリエンタルモータースピードコントローラ外形図
6W/25W/40W 共通

台湾モータスピードコントローラ外形図

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
6W	インダクションモータ	オリエンタルモーター	12.5〜18	105.0
			25〜180	115.0
		台湾製	12.5〜75	119.7
			90〜180	125.7
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	115.0
			25〜180	125.0
		台湾製	12.5〜75	131.9
			90〜180	137.9
25W	インダクションモータ	オリエンタルモーター	5〜18	117.0
			25〜180	127.5
		台湾製	5〜75	129.0
			90〜180	136.0
	スピードコントロールモータ	オリエンタルモーター	5〜18	127.0
			25〜180	137.5
		台湾製	5〜75	139.5
			90〜180	146.5

出力(W)	モータ		減速比	A
	仕様	メーカ
40W	インダクションモータ	オリエンタルモーター	12.5〜18	147.0
			25〜180	165.0
		台湾製	12.5〜75	164.6
			90〜180	173.6
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	157.0
			25〜180	175.0
		台湾製	12.5〜75	175.1
			90〜180	184.1

	フレーム	モータカバー	プーリホルダ①	プーリホルダ②
[ M ]材質	アルミ材	アルミ材	A5052	SS400
[ S ]表面処理	アルマイト処理	塗装	アルマイト処理	三価クロメート

■機体重量
（モータ出力6Wの場合）　　　　(kg)

	機長L(mm)
ベルト幅 B(mm)	500	750	1000	1500	2000
50	6	7.3	8.4	10.7	13
100	7	8.3	9.5	12	14.6
200	9	10.6	12.1	15.2	18.2
300	11.2	13	14.7	18.3	21.8

※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。

規格表

型式

−

モータ

−

ベルト仕様

−

モータメーカー選択

−

FYA

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

CVSFB

−

100

−

1000

−

T100

−

FYA500

型式

B
指定10mm単位

L
指定5mm単位

モータ選択

ベルト仕様

モータメーカー選択
[ ! ]メーカーごとに価格が異なります。

FYA
(追加ザグリ穴)
指定5mm単位

出力(W)

電圧(V)

仕様

ギヤヘッド減速比

CVSFB

60〜300

320〜2000

6
25
40

T100(単相)
T200(単相)

IM
(インダクションモータ)
SCM
(スピードコントロールモータ)

12.5
36
100

15
50
120

18
60
150

25
75
180

30
90

H(一般用・緑)
W(一般用・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
F(食品搬送用・白)
O(耐油仕様・紺)
N(非粘着仕様・白)
J(ベルトなし)
※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。

B(オリエンタルモーター)
C(台湾製モータ)

※Cは搬送速度が20％程度低くなる可能性があります。

240＜FYA＜L−220
※ご指定ない場合、追加ザグリなしとなります。

25
40

S200(三相)

IM(インダクションモータ)

6
25
40

NV(モータなし)

NM(モータなし)

NH(ギヤヘッドなし)

R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちら〜参照 [ ! ]ベルト詳細は>>こちら〜参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。

[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照

[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。

[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。

ベルト仕様	標準ベルト(本体価格のみ)	オプションベルト１(＋￥3,000)	オプションベルト２(＋￥5,500)	ベルトなし(−￥4,000)
一般用	H(緑)　W(白)　HG(緑)	−	HY(黄緑)　HBN(スカイブルー)　HGN(緑)	Ｊ (ベルトなし)
スライディング用	G(緑)　S(白)	−	−
傾斜搬送用	LG(緑)　LW(白)	−	−
グリップ仕様	−	GG(緑)　GW(白)	GSN(緑)
耐油仕様	O(紺)　OH(緑)　OG(緑)	OW(白)	ON(白)
非粘着仕様	N(白)　NS(白)	NB(スカイブルー)　NBG(ライムグリーン) HH(緑)　HW(白)	NWN(白)　NSN(スカイブルー)　NGN(ライムグリーン) HBG(緑)　HBW(白)　BW(白)
食品搬送用	F(白)	KW(白)　KSB(スカイブルー)　PHB(スカイブルー)	PHN(スカイブルー)　PWN(白)　KWN(白)　KDN(白)
電子部品搬送用	D(黒)　DS(黒)	−	DG(黒)

[ ! ]平ベルト詳細は>>こちら〜参照
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+160) / 1.002 / 1000　　　Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入

スピードコントロールモータ型番

モータ			オリエンタルモーター		台湾製モータ
			モータ型番	ギヤヘッド型番 ※□には減速比が入ります		ギヤヘッド型番 ※□には減速比が入ります
					モータ型番
出力	仕様	電圧
6W	スピードコントロールモータ	単相100V	US206−401	2GN□S	PACMSV-UT60-W6-V100	PACMGXT60-□
		単相200V	US206−402		PACMSV-UT60-W6-V200
25W	スピードコントロールモータ	単相100V	US425−401	4GN□S	PACMSV-UT80-W25-V100	PACMGXT80-□
		単相200V	US425−402		PACMSV-UT80-W25-V200
40W	スピードコントロールモータ	単相100V	US540−401	5GN□S	PACMSV-UT90-W40-V100	PACMGXT90-□
		単相200V	US540−402		PACMSV-UT90-W40-V200
備考			[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット、コンデンサ＊、スピードコントロール用取り付けねじ、取扱説明書＊60Ｗ、90Ｗのみ。		[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。

オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ出力	延長用接続ケーブル型番
	長さ	単相100V、単相200V	単相110V、単相115V 単相220V、単相230V

6W 25W 40W	1ｍ	CC-1	CC01SU05
	2ｍ	CC-2	CC02SU05
	3ｍ	CC-3	CC03SU05
	4ｍ	CC-4	CC04SU05
		・継ぎ足しできるケーブルの最大延長距離は4ｍです。	・継ぎ足しできるケーブルの最大延長距離は10ｍです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工	追加工内容		適用条件	指定例	￥/1Code
コード	追加工内容		適用条件	指定例	￥/1Code
MK	モータ位置勝手違い	モータ位置が変更できます。ヘッド駆動タイプのみ指定できます。〈指定方法〉：MK	[ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。	CVSFB-100-1000-25-T100-IM- 25-H-B-FYA500-MK	6,000
CW	モータカバー窓付きタイプヘッド駆動	モーターカバー窓付きタイプに変更できます。〈指定方法〉：CW	[ ! ]メンテナンス用に樹脂プレート単品でも購入可能詳細はこちら	CVSFB-100-1000-25-T100-IM- 25-H-B-FYA500-CW	3,000

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

SCB

スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット

スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB

[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。

CVSFB-100-1000-25-
T100-SCM-25-H-B-
FYA500-SCB

800

ANT□

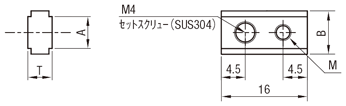

後入れナット付属

ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品（1本）	A	B	T
			セットスクリュー
ANT5	4 8 12	3	M4×5	4.9	7	4
（M5溝用）		4
ANT6		3	M4×6	5.9	8	4.5
（M6溝用）		4
		5

CVSFB-100-1000-25
-T100-SCM-25-H-B-
FYA500-ANT6-Q8-4

カット数量	￥基準単価
Q	￥基準単価
4	300
8	500
12	700

TBM

端子箱付モータ
■オリエンタルモーター仕様

インダクションモータを端子箱
付きのタイプに変更します。
〈指定方法〉：TBM

[ ! ]オリエンタルモーター仕様のみ選定可能。

CVSFB-100-1000-25-
T100-SCM-25-H-B-
FYA500-TBM

5,000

追加工

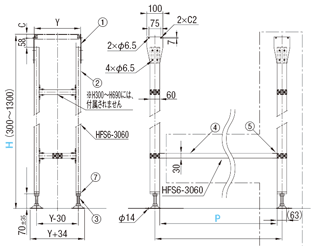

コンベヤ用スタンド追加

適用条件

指定例

コード

NA□

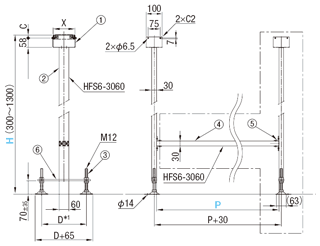

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1　D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。
[ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨
しております。
[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された
仕様です。
[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	－
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	－
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
CVSFA・CVSFC	21	B+6
CVSFB・CVSFD	41	B+6

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA	1
WA	2	300～	300～
	3	1300	2000
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、
⑤ブラケットは付属しません。
[ ! ]□=1の場合自立しません。
[ ! ]□≧2の場合に④アルミフレームが
不要の場合は本追加工ではなく、
単品のCSTS、CSTWを
ご注文ください。
（こちら,およびこちら）
[ ! ]スタンドは部品を分割して発送
いたします。お客様にて
組立が必要です。

CVSFB-100-1000-25-
T100-SCM-25-H-B-
FYA500-NA1-H800-PN

WA□

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

CVSFB-200-1000-25-
T100-SCM-25-H-B-
FYA500-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格)	=	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	=	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	=	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	Ｌ320～400	Ｌ405～500	Ｌ505～600	Ｌ605～700	Ｌ705～800	L805～900	Ｌ905～1000	Ｌ1005～1100	Ｌ1105～1200	Ｌ1205～1300	Ｌ1305～1400	Ｌ1405～1500	Ｌ1505～1600	Ｌ1605～1700	Ｌ1705～1800	Ｌ1805～1900	Ｌ1905～2000
CVSFB	60～100	95,030	97,230	102,380	103,740	105,530	106,470	108,150	110,780	112,350	113,510	114,770	116,240	119,600	120,960	122,330	124,320	125,580
	110～150	－	－	105,840	107,210	108,990	109,940	111,620	114,870	116,240	117,600	118,760	120,230	124,220	125,580	126,950	128,940	129,990
	160～200	－	－	－	114,240	116,240	117,600	119,490	123,590	125,370	126,950	128,420	130,200	135,240	136,710	138,500	140,700	142,170
	210～250	－	－	－	－	－	121,490	123,480	128,100	129,890	131,360	132,930	134,720	140,280	141,750	143,540	145,740	147,320
	260～300	－	－	－	－	－	－	132,620	138,080	140,280	142,170	143,960	146,060	151,730	153,620	155,720	158,240	160,020

[ ! ]表示数量超えはWOSにてご確認ください。

モータ仕様価格	モータ出力	仕様	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)
	6W 25W 40W	IM	本体価格＋￥ 5,000	本体価格のみ	本体価格－￥6,000
	6W 25W 40W	SCM	本体価格＋￥11,000	本体価格＋￥6,000	本体価格－￥6,000

ベルト仕様価格	標準ベルト	オプションベルト１	オプションベルト２	ベルトなし
ベルト仕様価格	本体価格のみ	本体価格＋￥3,000	本体価格＋￥5,500	本体価格ー￥4,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜5	6〜9	10〜
値引率	基準単価	基準単価	3％
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０関連画像1_コンベア構成部品

平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０関連画像2_コンベア構成部品

平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０関連画像3_コンベア構成部品

平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０関連画像4_コンベア構成部品

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数:

型番	ベルト幅/ピッチ B(mm)	プーリ間長さ L(mm)	モータ仕様	モータ出力(W)	モータ電圧 T （単相） ※日本向け(V)	モータ電圧 S （三相） ※日本向け(V)	モータ電圧 TA （単相）※インターナショナル(V)	モータ電圧 SA （三相）※インターナショナル(V)	モータ電圧（モータなし）	モータメーカー選択	ギヤヘッド減速比	ベルト仕様	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVSFB-[60-300/10]-[320-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

基本情報

ベルト幅≒フレーム幅。コンベヤ全面を搬送面として使用でき、蛇行をクラウンプーリで抑制するタイプのコンベヤです。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

概要・仕様

仕様・概要

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　GVシリーズフルベルトタイプ　ヘッド駆動２溝フレーム（プーリ径３０mm）	平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　ヘッド駆動2溝フレーム	平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　中間駆動２溝フレーム（プーリ径３０ｍｍ）	プラチェーンコンベヤ　１列ヘッド駆動３溝フレーム　φ５７	平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　中間駆動2溝フレーム	平ベルトコンベヤ　薄型タイプ　中間駆動１溝フレーム　φ１５	タイミングベルトコンベヤ　GVシリーズ　単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）	タイミングベルトコンベヤ　ナロータイプ　単列ヘッド駆動２溝フレーム　φ１９／２０	タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～
ベルト種類	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	プラチェーン	平ベルト	平ベルト	タイミングベルト	タイミングベルト	タイミングベルト
駆動位置	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	中間駆動	ヘッド駆動	中間駆動	中間駆動	ヘッド駆動	ヘッド駆動	中間駆動
蛇行防止	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ
特徴	フルベルトタイプ	フルベルトタイプ	フルベルトタイプ	フルベルトタイプ	フルベルトタイプ	フルベルトタイプ	フルベルトタイプ	機幅ナロータイプ	フルベルトタイプ	薄型フレームタイプ	機幅ナロータイプ	機幅ナロータイプ	機幅ナロータイプ
テールローラ径D（テール乗移り部R）(mm)	50	30	50	30	30	30	30	-	30	15	30	19	30

back next
