- 本商品で使用するステンレスベルトの連続使用温度は-80から110℃になりますが、コンベヤ本体は耐熱仕様ではございませんので、ご留意ください。
絞り込み条件
-
ベルト幅/ピッチ B(mm)
-
プーリ間長さ L(mm)
-
モータ仕様
- インダクションモータ [IM]
- インダクションモータ+三菱製インバータ [INVM]
- スピードコントロールモータ [SCM]
- モータなし [NM]
-
モータ出力(W)
- 6
- 25
- 40
-
モータ電圧 T （単相） ※日本向け(V)
- 100
- 200
-
モータ電圧 S （三相） ※日本向け(V)
- 200
-
モータ電圧 TA （単相）※インターナショナル(V)
- 100
- 110
- 115
- 200
- 220
- 230
-
モータ電圧 SA （三相）※インターナショナル(V)
- 200
- 220
- 230
-
モータ電圧（モータなし）
- モータなし [NV]
-
モータメーカー選択
- [B] オリエンタルモーター
- [C] 台湾製モータ
- [R] モータ・ギヤヘッドなし
-
ギヤヘッド減速比
- 12.5
- 15
- 18
- 25
- 30
- 36
- 50
- 60
- 75
- 90
- 100
- 120
- 150
- 180
- ギヤヘッドなし [NH]
-
タイプ
- CVSSA
-
CAD
- 2D
- 3D
-
出荷日
- すべて
- 12日以内
- 18日以内
追加工・オプション
！モータメーカーを必ず選択してください。
！スタンド追加[NA]、[WA]を選択の場合は、必ずスタンド高さ[H]とスタンド幅[P]、[PN]を合わせて選択してください。
ステンレスベルトコンベヤ ヘッド駆動３溝フレーム φ５０
- 通常価格(税別)
- -
- 税込価格
- -
耐熱性・導電性に優れたステンレスベルトコンベヤです。蛇行をクラウンプーリで抑制...
-
- ベルト種類：
- ステンレスベルト
-
- 駆動位置：
- ヘッド駆動
-
- 蛇行防止：
- 蛇行防止クラウンプーリ
-
- テールローラ径D（テール乗移り部R）(mm)：
- 50
-
- ドライブローラ径(mm)：
- 50
-
- 逆転スイッチオプション：
- なし
(i)ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 構成部品一覧に無い部品をご希望の場合は、カタログ規格外品サービスより、製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

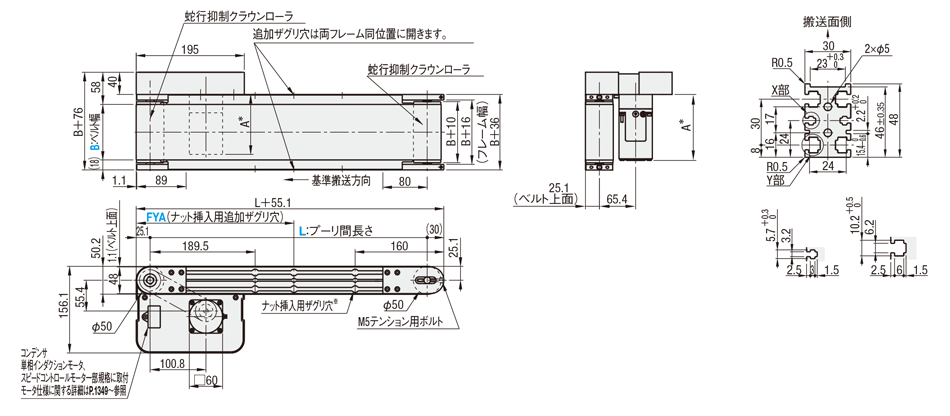

外形図
6Wモータ仕様
フレーム断面・拡大（左右対称）
A*は下記参照
X部(M3用)
Y部(M6用)

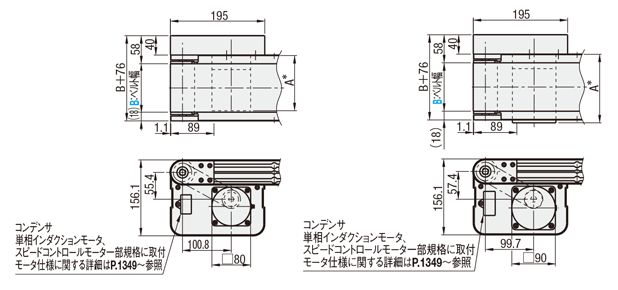

25Wモータ仕様
40Wモータ仕様
挿入位置 | Ｌ≦405の場合ザグリ穴はつきません （ただし、1溝につきあらかじめ4個ずつナットが挿入されています） Ｌ≧410は標準ザグリ穴がある為、ナットの挿入も付属もありません（別売） JIS規格六角ナット使用可能です | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | |||
| Y部 | JIS1種六角ナット | LBNR6 | M6 （並目） | 1.0 | コンベヤ用後入れナット （10個入り） | PACK-CHNT6-5 | M5 （並目） | 0.8 |
| ― | PACK-CHNT6-4 | M4 （並目） | 0.7 | |||||
| PACK-CHNT6-3 | M3 （並目） | 0.5 | ||||||

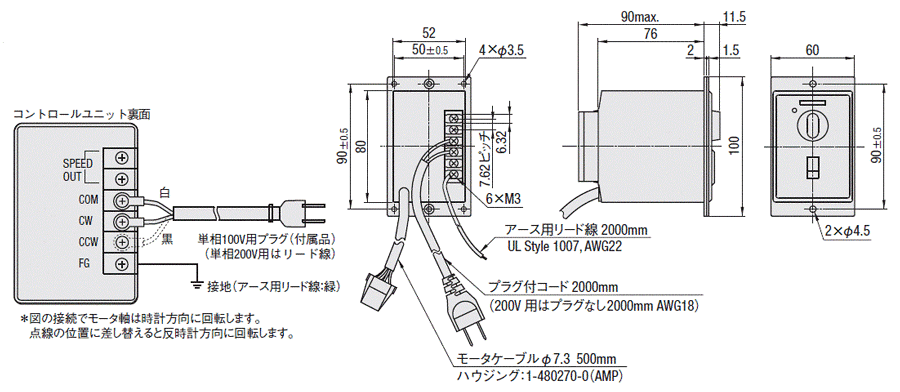

オリエンタルモータスピードコントローラ外形図
6W/25W/40W 共通

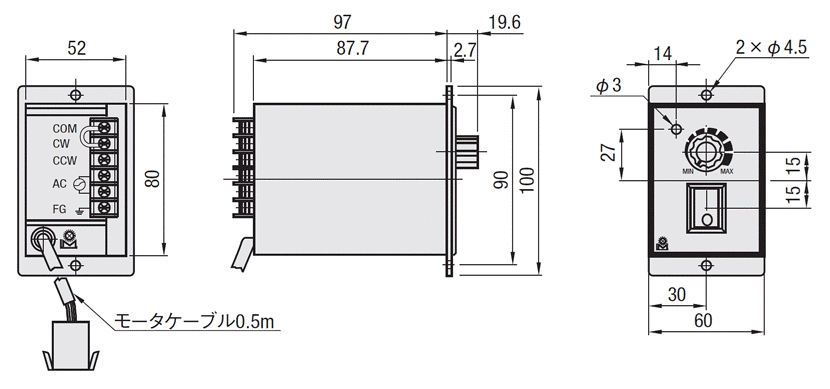

台湾モータスピードコントローラ外形図
[ ! ]モータケーブルは延長できません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「型番見積／注文」画面にご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 105.0 |
| 25〜180 | 115.0 | |||
| 台湾製 | 12.5〜75 | 114.7 | ||
| 90〜180 | 120.7 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 115.0 | |
| 25〜180 | 125.0 | |||
| 台湾製 | 12.5〜75 | 126.9 | ||
| 90〜180 | 132.9 | |||
| 25W | インダクションモータ | オリエンタルモーター | 5〜18 | 117.0 |
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129.0 | ||
| 90〜180 | 136.0 | |||
| スピード コントロール モータ | オリエンタルモーター | 5〜18 | 127.0 | |
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 40W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 147.0 |
| 25〜180 | 165.0 | |||
| 台湾製 | 12.5〜75 | 164.6 | ||
| 90〜180 | 173.6 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 157.0 | |
| 25〜180 | 175.0 | |||
| 台湾製 | 12.5〜75 | 175.1 | ||
| 90〜180 | 184.1 | |||
[ ! ]1点へ集中的に荷重がかかるとアルミフレームに歪みが生じる可能性があります。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、2本以上のスタンド取付を推奨しております。スタンド追加工に関する詳細はこちら参照
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]ステンレスベルト単品は平坦性に優れていますが、コンベヤとしてはテンションをかけるため、精度の必要な平坦な面での
ご使用は推奨いたしかねます。
| フレーム | モータカバー | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | A5052 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | アルマイト処理 |
※参考値（モータメーカーによって差異が生じます） (kg)
| ベルト幅 B(mm) | 機長 L(mm) | ||||
| 500 | 750 | 1000 | 1500 | 2000 | |
| 50 | 6.7 | 8 | 9.5 | 12.2 | 15 |
| 100 | 6.9 | 9.2 | 10.6 | 13.6 | 16.6 |
| 150 | 8.6 | 10.2 | 11.8 | 15 | 18.3 |
※モータ出力が40Wになる場合は、2.1kg加算ください。
規格表
| 型式 | − | B | − | L | − | モータ | − | モータメーカー選択 | − | FYA | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||
| CVSSA | − | 100 | − | 1000 | − | 25 | − | T100 | − | IM | − | 25 | − | B | − | FYA500 | |
| CVSSA | − | 100 | − | 1000 | − | 25 | − | NV | − | NM | − | NH | − | R | − | FYA500 | （モータ・ギヤヘッドなし） |
| 型式 | B 指定10mm単位 | L 指定5mm単位 | モータ選択 | モータメーカー選択 [ ! ]メーカーごとに価格が異なります。 | FYA (追加ザグリ穴) 指定5mm単位 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| CVSSA | 40～150 | 250～2000 | 6 25 40 | T100(単相) T200(単相) | IM(インダクションモータ) SCM (スピードコントロールモータ) | 12.5 36 100 | 15 50 120 | 18 60 150 | 25 75 180 | 30 90 | B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20％程度低くなる可能性があります。 | 240＜FYA＜L−180 ※ご指定ない場合、追加ザグリなしとなります。 |
| 25 40 | S200(三相) | IM(インダクションモータ) INVM(インダクションモータ＋ 三菱製インバータ) | ||||||||||
| 6 25 40 | NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ]配線図・モータ・インバータ詳細はこちら〜参照
[ ! ]ベルト詳細は>> こちら〜参照[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定情報サイト」 参照
[ ! ]ベルトなしコンベヤは指定できません。
[ ! ]防水仕様のお取り扱いはございません。
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］を「型番見積／注文」画面 にご入力頂きご購入ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]ベルト長さ計算式：(2L+160) / 1000 L＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちら
モータ | オリエンタルモータ | 台湾製モータ | ||||
モータ型番 | ギヤヘッド型番 | モータ型番 | ギヤヘッド型番 | |||
出力 | 仕様 | 電圧 | ※□には減速比 が入ります | ※□には減速比 が入ります | ||
6W | スピードコント ロールモータ | 単相100V | ||||
単相200V | ||||||
25W | スピードコント ロールモータ | 単相100V | ||||
単相200V | ||||||
40W | スピードコント ロールモータ | 単相100V | ||||
単相200V | ||||||
| 備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、 スピードコントロール用取り付けねじ、取扱説明書 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | ||||
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W 40W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
| ・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
| 仕様 | INVM |
| メーカ | 三菱電機株式会社 |
| 型式 | FR-D720-0.1K |
| 電源 | 三相200V |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||||||||||||
| MK | モータ位置勝手違い | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。 | CVSSA-100-1000-25- T100-IM-25-B-FYA500-MK | 6,000 | ||||||||||||||||||||||||||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可）  <スピードコントローラブラケット規格図> ①スピードコントローラブラケット | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉： SCB オリエンタルモーター・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。
| CVSSA-100-1000-25- T100-IM-25-B-FYA500-SCB | 800 | ||||||||||||||||||||||||||||
| CW | モータカバー窓付きタイプ ヘッド駆動 中間駆動 | モーターカバー窓付きタイプに変更できます。 〈指定方法〉：CW | [ ! ]メンテナンス用に樹脂プレート単品でも購入可能 | CVSSA-100-1000-25- T100-IM-25-B-FYA500-CW | 3,000 | ||||||||||||||||||||||||||||

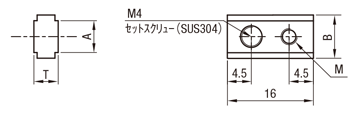

| ANT□ | 後入れナット付属 | ミスミコンベヤフレーム溝用の後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT5-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVSSA-100-1000-25- T100-IM-25-B-FYA500-ANT6-Q8-4 |
| ||||||||||||||||||||||||||||
| TBM | 端子箱付モータ ■オリエンタル仕様  | インダクションモータを端子箱付きのタイプに変更します。 〈指定方法〉：TBM | [ ! ]オリエンタルモーター仕様のみ選定可能。 | CVSSA-100-1000-25- T100-IM-25-B-FYA500-TBM | 5,000 | ||||||||||||||||||||||||||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

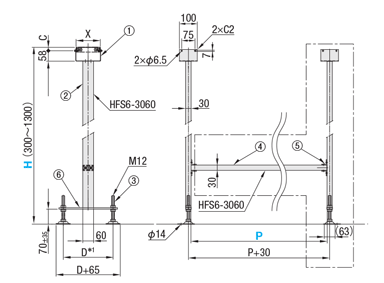

| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | CVSSA-100-1000-25- T100-IM-25-B-FYA500-NA1-H750-P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVSSA-100-1000-25- T100-IM-25-B-FYA500-WA3-H1200-P400 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
〈基準単価〉 + 〈追加スタンド価格〉 = 〈スタンド合計金額〉 例）NA1-H800-PN → 6,860円 + 0円 = 6,860円 例）NA3-H1000-P900 → 7,470円 + 10,260x(3-1)円 = 27,990円 コンベヤ用スタンドI型（NA□）

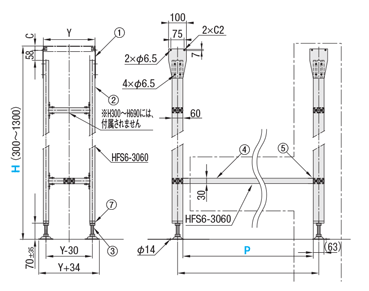

コンベヤ用スタンドH型（WA□）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）
- メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。 - 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜5コ | |||||||||||||||||
| L250～300 | Ｌ305～400 | Ｌ405～500 | Ｌ505～600 | Ｌ605～700 | Ｌ705～800 | L805～900 | Ｌ905～1000 | Ｌ1005～1100 | Ｌ1105～1200 | Ｌ1205～1300 | Ｌ1305～1400 | Ｌ1405～1500 | Ｌ1505～1600 | Ｌ1605～1700 | Ｌ1705～1800 | Ｌ1805～1900 | Ｌ1905～2000 | ||
| CVSSA | 40～60 | 213,570 | 214,940 | 215,880 | 224,910 | 226,590 | 228,590 | 229,320 | 231,740 | 234,990 | 237,090 | 237,830 | 238,980 | 240,240 | 243,920 | 244,650 | 246,650 | 247,910 | 249,480 |
| 70～90 | － | 232,050 | 233,100 | 242,130 | 243,710 | 245,700 | 246,540 | 248,960 | 252,210 | 254,210 | 255,050 | 256,200 | 257,360 | 261,030 | 261,870 | 263,870 | 265,020 | 266,700 | |
| 100～120 | － | － | 252,740 | 262,080 | 263,660 | 265,760 | 266,600 | 269,010 | 273,210 | 275,310 | 276,050 | 277,310 | 278,570 | 282,450 | 283,290 | 285,290 | 286,550 | 288,230 | |
| 130～150 | － | － | － | 279,200 | 280,880 | 282,870 | 283,710 | 286,230 | 290,430 | 292,430 | 293,270 | 294,420 | 295,680 | 299,670 | 300,410 | 302,510 | 303,660 | 305,340 | |
| モータ 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) |
| 6W 25W 40W | IM | 本体価格＋￥ 5,000 | 本体価格のみ | 本体価格－￥6,000 | |
| SCM | 本体価格＋￥11,000 | 本体価格＋￥6,000 | |||
| INVM | 本体価格＋￥14,400 | 本体価格＋￥9,400 |
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜2 | 3〜5 | 6〜 |
| 値引率 | 基準単価 | 基準単価 | お見積り |
| 出荷日 | 通常 | ＋4日 | |
納期
| 12 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
概要・仕様

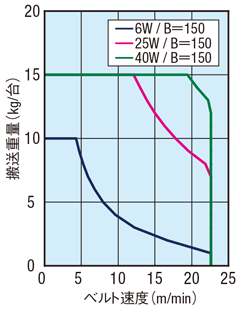

■搬送能力
＊参考値
[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。
＊参考値
| ギヤヘッド 減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 12.5 | 18.8 | 22.6 |
| 15 | 15.7 | 18.8 |
| 18 | 13.1 | 15.7 |
| 25 | 9.4 | 11.3 |
| 30 | 7.9 | 9.4 |
| 36 | 6.5 | 7.9 |
| 50 | 4.7 | 5.7 |
| 60 | 3.9 | 4.7 |
| 75 | 3.1 | 3.8 |
| 90 | 2.6 | 3.1 |
| 100 | 2.4 | 2.8 |
| 120 | 2.0 | 2.4 |
| 150 | 1.6 | 1.9 |
| 180 | 1.3 | 1.6 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。
コンベヤ構成部品
関連ページリンク
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
- 表示件数:
| 型番 |
ベルト幅/ピッチ B(mm) |
プーリ間長さ L(mm) |
モータ仕様 |
モータ出力(W) |
モータ電圧 T （単相） ※日本向け(V) |
モータ電圧 S （三相） ※日本向け(V) |
モータ電圧 TA （単相）※インターナショナル(V) |
モータ電圧 SA （三相）※インターナショナル(V) |
モータ電圧（モータなし） |
モータメーカー選択 |
ギヤヘッド減速比 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 12日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[B] オリエンタルモーター
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 18日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
200
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 12日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
200
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 18日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 12日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[B] オリエンタルモーター
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 18日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 12日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 18日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 12日目 | |
40 ～ 150
|
250 ～ 2000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[B] オリエンタルモーター
|
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
| 1個 | -( -
) | 18日目 |
Loading...
詳細情報
基本情報
耐熱性・導電性に優れたステンレスベルトコンベヤです。蛇行をクラウンプーリで抑制するタイプ。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
(i)ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 構成部品一覧に無い部品をご希望の場合は、カタログ規格外品サービスより、製作可否を含めたお見積もりをお願いします。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報概要・仕様
仕様・概要
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤヘッド駆動タイプにおける平ベルト交換方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイト
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
ステンレスベルトコンベヤ ヘッド駆動３溝フレーム φ５０のレビュー
問題なく使用してましたが、製品転倒によりベルトに傷がつき
ベルトの交換が早急に必要になりましたが短納期で購入でき
すぐに交換が出来て助かりました。
よくあるご質問（FAQ）
- Q 基準搬送方向と逆に搬送したい
-
A配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
- Q ステンレスコンベヤは平坦性を保証されているのでしょうか。
-
Aコンベヤはベルトにテンションをかけて使用する為、平坦性は保証致しかねます。
- Q ベルトの振動はどうしたら抑制できますか。
-
Aベルトの振動を完全に抑制することはできません。但し、ベルトテンションを調整していただくことである程度振動を調整する事は可能です。
この商品に関連するミスミ ユニット事例
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
