ステンレスベルト用プーリ

ステンレスベルト用プーリ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

ステンレスベルト専用のクラウンタイププーリです。蛇行抑制のためのクラウン高さを...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ロール製品引出し時の簡易ブレーキ機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定24件の候補があります。

Loading...

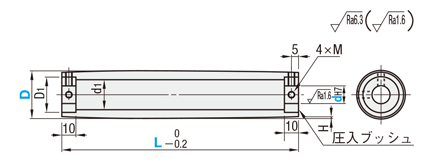

外形図・規格表

■新JIS(B1301)
■キー溝形状

キー溝寸法表
呼びdH7bJS9t公差
N1515

＋0.018
0

5±0.01502.3＋0.1
0
N2020

＋0.021
0

62.8
N25258±0.01803.3＋0.2
0
N3030
N3535

＋0.025
0

10
N404012±0.0215
[ ! ]蛇行抑制のためクラウン高さ(H寸法)はD寸法・L寸法によって調整しております。

Type[ M ]材質[ S ]表面処理
ROBASCアルミ合金硬質アルマイト
＊硬質アルマイトは皮膜硬度300HV〜

規格表

型式−d−L
ROBASC50−20−L100
型式dH7指定10mm単位Kd1D1M
TypeD丸穴＋タップキ−溝＋タップLキ−溝長さ丸穴＋タップキ−溝＋タップ
ROBASC5015N1540〜16030＊2740M5M4
20N20M5
25N25M6
6020N203245M6M5
25N25M6
30N30
7020N203550M6M5
25N25M6
30N30
7525N254055M8M6
30N30
35N35M8
8025N254155M8M6
30N30
35N35M8
10030N304560M8M6
35N35M8
40N40
[ ! ]＊キー溝加工条件として、
L＜50の場合、K＝20となります。

型番リスト

表示件数:
  1. 1
型番
外径 D(φ)
軸(穴)径 d(mm)
軸穴仕様
L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50
15 ～ 25
丸穴+タップ
40 ～ 160
10

1個

-( - )

6日目

50
15
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

50
20
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

50
25
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

60
20 ～ 30
丸穴+タップ
40 ～ 160
10

1個

-( - )

6日目

60
20
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

60
25
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

60
30
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

70
20 ～ 30
丸穴+タップ
40 ～ 160
10

1個

-( - )

6日目

70
20
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

70
25
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

70
30
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

75
25 ～ 35
丸穴+タップ
40 ～ 160
10

1個

-( - )

6日目

75
25
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

75
30
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

75
35
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

80
25 ～ 35
丸穴+タップ
40 ～ 160
10

1個

-( - )

6日目

80
25
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

80
30
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

80
35
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

100
30 ～ 40
丸穴+タップ
40 ～ 160
10

1個

-( - )

6日目

100
30
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

100
35
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

100
40
新JISキー溝+タップ
40 ～ 160
10

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

ステンレスベルト専用のクラウンタイププーリです。蛇行抑制のためのクラウン高さを調整している商品です。

【材質】アルミ合金
【表面処理】硬質アルマイト
【タイプ】プーリ
【プーリ形状】クラウン（フランジ無し）
【プーリ幅：L(mm)】40～160
【軸穴種類】丸穴＋タップ

【関連商品】
＜アイドラー＞
ステンレスベルト用アイドラー
＜平ベルト＞
ステンレスベルト

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
D￥本体基準単価￥キ−溝加工価格
(本体基準単価＋)
ROBASC
L40L50L60L70L80L90L100L110L120L130L140L150L160
502,9603,1503,3703,6203,8604,1304,4304,7405,0605,4205,7906,2206,670600
603,4503,7103,9904,2804,6104,9505,3205,7506,2306,9307,2507,9108,630600
703,9104,2204,6205,0505,5106,0506,6207,2707,9108,5709,25010,00010,740670
754,3904,6905,1205,5306,0306,5807,2307,9308,6209,32010,05010,95011,890670
805,3405,7906,2506,7107,2607,8108,5209,2309,98010,69011,53012,45013,520670
1006,6707,2007,7708,3809,0409,72010,42011,24012,08013,03014,04015,08016,170750
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数　量1～910～1415～2021～
値引率基準単価15%20%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにて
ご確認ください。
[ ! ]キー溝をご指定の場合、基準単価は（本体基準単価＋キー溝加工価格）となります。

[ ! ]価格計算例　ROBASC50−N20−L100の場合
4,430円（本体基準単価）＋600円（キー溝加工価格）＝5,030円（基準単価）
