ミスミ

ステンレスベルト用アイドラー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1458

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

ステンレスベルト専用のクラウンタイプアイドラーです。蛇行抑制のためのクラウン高...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

非磁性
タイプ：

アイドラー(ベアリング組込済)
形状：

クラウン
表面ウレタン：

ウレタン無
軸の種類：

丸穴
材質：

アルミ合金
表面処理：

硬質アルマイト
フランジ有無：

フランジ無
長さ L(mm)：

～50 / ～100 / ～300
材質証明書：

対象
材質証明書：材質：

アルミ合金
材質証明書：表面処理：

硬質アルマイト

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

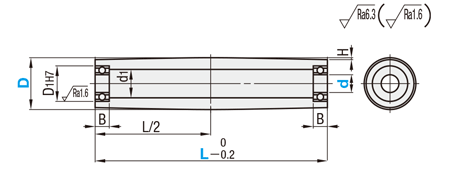

外形図・規格表

[ ! ]蛇行抑制のためクラウン高さ(H寸法)はD寸法・L寸法によって調整しております。

Type	[ M ]材質	[ S ]表面処理
ROFASC	アルミ合金	硬質アルマイト

＊硬質アルマイトは皮膜硬度300HV〜

規格表

型式	−	d	−	L
ROFASC50	−	20	−	L100

型式		d	指定10㎜単位	d₁	ベアリング寸法
Type	D	d	L	d₁	No.	D₁	B
ROFASC	50	10	40〜160	22	B6200ZZ	30	9
		12			B6001ZZ	28	8
		15			B6902ZZ	28	7
		20			B6804ZZ	32	7
		25		27	B6905ZZ	42	9
	60	12		22	B6201ZZ	32	10
		15			B6002ZZ	32	9
		20			B6904ZZ	37	9
		25		32	B6905ZZ	42	9
		30		32	B6906ZZ	47	9
	70	15		22	B6002ZZ	32	9
		20		22	B6904ZZ	37	9
		25		32	B6905ZZ	42	9
		30		32	B6906ZZ	47	9
	75	20		32	B6904ZZ	37	9
		25			B6905ZZ	42	9
		30			B6906ZZ	47	9
		35		40	B6907ZZ	55	10
	80	25		41	B6205ZZ	52	15
		30			B6006ZZ	55	13
		35			B6907ZZ	55	10
	100	30		48	B6006ZZ	55	13
		35			B6907ZZ	55	10
		40			B6008ZZ	68	15

型番リスト

表示件数:

型番	外径 D(φ)	軸(穴)径 d(mm)	L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

ROFASC50-[10,12,15,20,25]-L[40-160/10]	50	10 ～ 25	40 ～ 160	10	1個	-( - )	5日目
ROFASC60-[12,15,20,25,30]-L[40-160/10]	60	12 ～ 30	40 ～ 160	10	1個	-( - )	5日目
ROFASC70-[15,20,25,30]-L[40-160/10]	70	15 ～ 30	40 ～ 160	10	1個	-( - )	5日目
ROFASC75-[20,25,30,35]-L[40-160/10]	75	20 ～ 35	40 ～ 160	10	1個	-( - )	5日目
ROFASC80-[25,30,35]-L[40-160/10]	80	25 ～ 35	40 ～ 160	10	1個	-( - )	5日目
ROFASC100-[30,35,40]-L[40-160/10]	100	30 ～ 40	40 ～ 160	10	1個	-( - )	5日目

基本情報

ステンレスベルト専用のクラウンタイプアイドラーです。蛇行抑制のためのクラウン高さを調整している商品です。

【材質】アルミ合金
【表面処理】硬質アルマイト
【タイプ】アイドラー(ベアリング仮止め)
【アイドラー形状】クラウン（フランジ無し）
【アイドラー幅：L(mm)】40～160

【関連商品】
＜プーリ＞
ステンレスベルト用プーリ
＜平ベルト＞
ステンレスベルト

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	￥本体基準単価
	ROFASC
	L40	L50	L60	L70	L80	L90	L100	L110	L120	L130	L140	L150	L160
50	3,770	3,970	4,210	4,460	4,710	4,990	5,300	5,620	5,940	6,300	6,670	7,100	7,540
60	4,660	4,910	5,210	5,500	5,830	6,160	6,530	6,960	7,420	8,030	8,400	9,040	9,720
70	5,420	5,730	6,120	6,550	7,000	7,520	8,050	8,680	9,300	9,940	10,580	11,290	12,000
75	5,950	6,250	6,640	7,040	7,480	7,980	8,580	9,190	9,850	10,500	11,190	11,930	12,800
80	6,380	6,830	7,270	7,720	8,250	8,790	9,470	10,160	10,870	11,570	12,370	13,230	14,250
100	7,690	8,200	8,760	9,350	9,980	10,630	11,290	12,050	12,840	13,740	14,680	15,660	16,680

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数　量	1～9	10～14	15～20	21～
値引率	基準単価	5%	10%	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにて
ご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
