アルミフレーム用キャスタ 防振機能付

アルミフレーム用キャスタ 防振機能付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる(2件)
通常価格(税別)
10,626円 ~ 12,276円
税込価格
11,689円 ~ 13,504円

アルミフレームユニット取付用の穴をあけたコーナープレート型のキャスタ・アジャス...

詳細情報を確認する

  • 種類:
    ボルト止めキャスタ
  • 仕様:
    アジャスタ付タイプ
  • キャスタタイプ:
    自在・アジャスタ付
  • 適用フレームNo.:
    6, 8, 8-45

(i)ご注意

  • アルミフレーム取付用キャスタについてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

Loading...

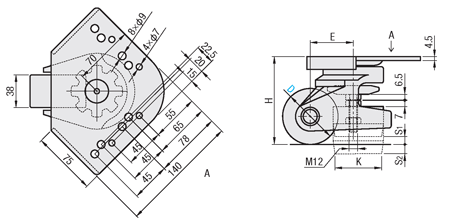

外形図・規格表

AFCLA
②調整ナット
③ロックナット
Type本体車輪アジャスタボルトパッド①調整ハンドルベアリング
[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質旋回部車輪部
AFCLAADC12焼付塗装(シルバー)強化ナイロン(黒)
MCナイロン(青)
SS400三価クロメートゴム(ショアA80)ポリカーボネート

規格表

型式車輪材質
AFCLA75N
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式車輪材質H対応フレームアジャスタパッド部Er許容荷重
(N)
質量(g)¥基準単価 1~50コ
TypeDS1S2KNMNM
AFCLA65N
(強化ナイロン)
M
(MCナイロン)
1026シリーズ 30mm角
8シリーズ 40mm角
8-45シリーズ 45mm角
9115250802000190020099,66010,560
75120121254529225002200234710,29011,160
[ ! ]アルミフレームは1列溝タイプのみ適用します。

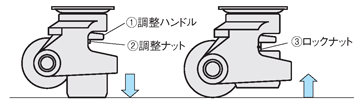

使用方法

■取扱方法
※調整ハンドルと調整ナットは一体です。
・固定時
①ハンドルを回しパッドを床面に降ろします。(仮締め)
②高さを決めたらハンドル直下のナットで本締めします。パッドのみで一本立ちし、キャスタは浮いた状態になります。
③ロックナットを締めこんでください。
 (ロックナットでトルクを掛けることで振動に対する緩み防止効果がえられます)
・移動時
③ロックナットを緩めます。
②調整ナットを緩め、ねじ部をフリーにします。
①ハンドルを回しパッドを上げてキャスターを床面に降ろしてください。


型番リスト

型番
車輪材質
取付高さ(mm)
許容荷重(N)
車輪外径 D(mm)
材質証明書
材質証明書:材質
材質証明書:表面処理
RoHS
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
MCナイロン
102
2000
65
非対象
-
-
10

1個

11,616( 12,778円 )

在庫品1日目

当日出荷可能

強化ナイロン
102
2000
65
対象
本体:ADC12|車輪:強化ナイロン|アジャスタボルト:SS400|パッド:ゴム|調整ハンドル:ポリカーボネート
本体:焼付塗装|アジャスタボルト:三価クロメート
10

1個

10,626( 11,689円 )

在庫品1日目

当日出荷可能

MCナイロン
120
2500
75
非対象
-
-
10

1個

12,276( 13,504円 )

在庫品1日目

当日出荷可能

強化ナイロン
120
2500
75
対象
本体:ADC12|車輪:強化ナイロン|アジャスタボルト:SS400|パッド:ゴム|調整ハンドル:ポリカーボネート
本体:焼付塗装|アジャスタボルト:三価クロメート
10

1個

11,319( 12,451円 )

在庫品1日目

当日出荷可能

Loading...

詳細情報

基本情報

アルミフレームユニット取付用の穴をあけたコーナープレート型のキャスタ・アジャスタパッドユニットです。筐体から発生する振動を吸収する効果のあるゴムパッドを使用したアジャスタで、車輪材質は強化ナイロン・MCナイロンから選択可能です。

(i)ご注意

  • アルミフレーム取付用キャスタについてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

 1 日目出荷
出荷日については、こちらをご覧ください。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
