ミスミ

アジャスタ付キャスタ　省スペースタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1139

納期短縮
当日出荷可能

評価 2.0平均満足度2.0 この商品のレビューをみる（2件）

通常価格(税別): 1,617円～ 3,061円

税込価格: 1,779円～ 3,367円

【特長】省スペースタイプのアジャスタ付キャスタです。

詳細情報を確認する

種類：

キャスタ
金具材質：

スチール
車輪材質：

ナイロン（標準）
荷重範囲(daN)：

80.01～140.00
ストッパ：

なし
許容荷重(daN)：

100
荷重区分：

軽中荷重
表面処理：

なし

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定6件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

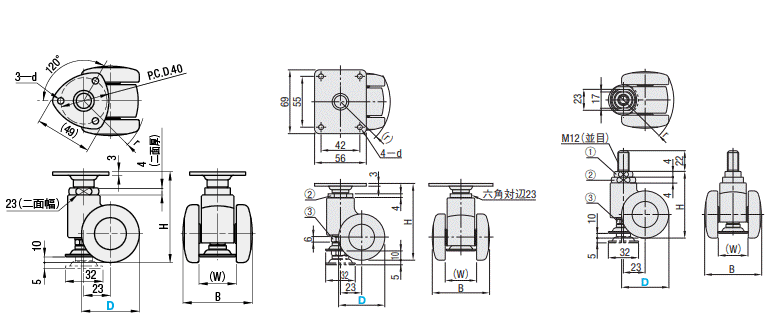

外形図・規格表

CMPAD CMPAL CMPAN

■取付方法
CMPAD・CMPAL
・上側プレートを相手側に取付けます。
・ナット②を廻してアジャスタパッドの高さ調整ができます。
・パッド部真上のナット③を上側へ締め込んでアジャスタパッドを固定します。

CMPAN
・ナット①を廻して本体を相手側に取付けます。
・ナット②を廻してアジャスタパッドの高さ調整ができます。
（①と②のナットは一体ではありません）
・パッド部真上のナット③を上側へ締め込んでアジャスタパッドを固定します。

>> 専用スパナこちらに掲載

Type	本体	車輪	アジャスタ
	[ M ]材質	[ M ]材質	[ M ]材質	[ S ]表面処理
CMPAD	ナイロン	ナイロン	SS400	三価クロメート
CMPAL
CMPAN

規格表

型式	−	車輪材質
CMPAD50	−	N

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■プレートタイプ

型式		車輪材質	H	B	(W)	d	(r)	許容荷重 (daN)	質量	￥基準単価
Type	D								(g)	CMPAD	CMPAL
CMPAD CMPAL	50	N	83	62	34	5.5	54	100	290	1,554	1,701
	60		88	69	37		61		300	2,499	2,783

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■ねじ込みタイプ

型式		車輪材質	H	B	(W)	(r)	許容荷重 (daN)	質量 (g)	￥基準単価
Type	D
CMPAN	50	N	76	62	34	54	100	240	1,470
	60		81	69	37	61		250	2,678

型番リスト

表示件数:

型番	キャスタタイプ	ねじ径	取付け高さ H(mm)	車輪径 D(φ)	取付穴ピッチ長手方向(mm)	取付穴ピッチ短手方向(mm)	取付穴種類	取付穴ピッチ円直径 P.C.D(mm)	プレート長さ(mm)	プレート幅(mm)	車輪幅 B(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CMPAD50-N	プレート式自在 / アジャスター付 / 双輪	-	83	50	-	-	丸穴	40	-	-	62	10	1個	1,709円( 1,880円 )	在庫品1日目当日出荷可能
CMPAD60-N	プレート式自在 / アジャスター付 / 双輪	-	88	60	-	-	丸穴	40	-	-	69	10	1個	2,749円( 3,024円 )	在庫品1日目当日出荷可能
CMPAL50-N	プレート式自在 / アジャスター付 / 双輪	-	83	50	55	42	丸穴	-	69	56	62	10	1個	1,871円( 2,058円 )	在庫品1日目当日出荷可能
CMPAL60-N	プレート式自在 / アジャスター付 / 双輪	-	88	60	55	42	丸穴	-	69	56	69	10	1個	3,061円( 3,367円 )	在庫品1日目当日出荷可能
CMPAN50-N	ねじ込み式 / アジャスター付 / 双輪	[M12] M12	76	50	-	-	-	-	-	-	62	10	1個	1,617円( 1,779円 )	在庫品1日目当日出荷可能
CMPAN60-N	ねじ込み式 / アジャスター付 / 双輪	[M12] M12	81	60	-	-	-	-	-	-	69	10	1個	2,946円( 3,241円 )	在庫品1日目当日出荷可能

基本情報

【特長】省スペースタイプのアジャスタ付キャスタです。

(i)ご注意

キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数　量	1〜19	20〜34	35〜49	50〜100	101～
値引率	基準単価	5％	10％	18％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

商品TOP

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品アジャスタ付キャスタ　省スペースタイプ	アジャスタ付キャスタ　大径車輪タイプ	省音キャスター　エラストマー車　固定	樹脂キャスタ	重量用アジャスター付キャスター AF型プレートタイプ	プラコロ NS型面付タイプ	TND type　プレートタイプ	TND type　ボルトタイプ	キャスタープレートタイプ固定車 GX-W50K	プラコロねじ込みタイプ NT型	キャスタープレートタイプ GX-W50GP	キャスタープレートタイプ固定車 MUDR-100GP	キャスターねじ込みタイプ GX-W50GN型
メーカー	ミスミ	ミスミ	トラスコ中山	ミスミ	スガツネ工業	スガツネ工業	東信製作所	東信製作所	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業	スガツネ工業
通常価格	1,617円～	7,970円～	936円	705円～	5,997円～	868円	571円～	544円～	2,624円	1,197円	2,665円	6,858円	2,366円～
通常出荷日	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	1日目	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	在庫品1日目当日出荷可能	8日目	8日目～	4日目	在庫品1日目当日出荷可能	4日目	4日目	4日目
種類	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ	キャスタ
金具材質	スチール	スチール	スチール	スチール	スチール	スチール	SPCC	SWCH	樹脂	スチール	樹脂	樹脂	樹脂
車輪材質	ナイロン（標準）	MCナイロン	エラストマー	ナイロン（標準）	ポリアミド	メラミン樹脂	ナイロン	ナイロン	アセタール樹脂	メラミン樹脂	ポリアセタール	ポリウレタン	ポリアセタール
荷重範囲(daN)	80.01～140.00	220.01～320.00	35.01～80.00	～35.00	220.01～320.00	～35.00	～35.00	～35.00	140.01～220.00	～35.00	140.01～220.00	35.01～80.00	140.01～220.00
ストッパ	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし	なし

back next

アジャスタ付キャスタ　省スペースタイプのレビュー

評価 2.0 平均満足度：2.0 2件のレビュー

星５

0%
星４

0%
星３

50%
星２

0%
星１

50%

レビューを書く

150kgくらいの重量物のキャスターに使用試みて失敗

評価 1.0満足度：1.02020/02/29

耐荷重100kgで値段もそこそこなので期待していたが、結果的には役に立たなかった。
キャスター4個で耐荷重400kg、8掛けとしても320kg。余裕のはずなのに、キャスターは斜めに傾き（そもそも遊びがあり、軸とキャスターの重心がずれているので重さで傾く）、キャスターは回らずだった。
ストッパーを最大限上げているのに、傾きで地面に着きそうだった。

その軟弱さはまるで耐荷重30kg程度のキャスターのよう。

合計で1万円の損害。ショックは大きい。

このキャスターの耐荷重は間違っていると思われますのでご注意ください。

もっと読む閉じる

9人が参考にしています。

このレビューは参考になりましたか？参考になった Loading... ご意見ありがとうございました。処理中にエラーが発生しました。再度ボタンをクリックしてください。

治具の脚

評価 3.0満足度：3.02017/12/20

アジャスタパッドからキャスター付きアジャスタに変更しましたが、取付ける際、薄いスパナがないと取り付けられない。
またアジャスタを出す時、キャスターを抑えながらナットを回すのが面倒でした。

もっと読む閉じる

8人が参考にしています。

2件全て見る
