アジャスタ付キャスタ　防振機能付　重荷重用

アジャスタ付キャスタ　防振機能付　重荷重用

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 強化ナイロン車輪
  • 強化ナイロン車輪
  • MCナイロン車輪
  • 当日出荷可能
評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
9,587円 ～ 11,495円
税込価格
10,546円 ～ 12,645円

【特長】①樹脂製内蔵ハンドル付で操作性向上②振動吸収効果の高い防振ゴム採用③緩...

詳細情報を確認する

  • 種類：
    キャスタ
  • キャスタタイプ：
    プレート式自在 / アジャスター付
  • 金具材質：
    ADC12
  • ストッパ：
    なし
  • 取付穴ピッチ 長手方向(mm)：
    70
  • 取付穴ピッチ 短手方向(mm)：
    70
  • 取付穴種類：
    丸穴
  • プレート長さ(mm)：
    95
  • プレート幅(mm)：
    95
  • 車輪幅 B(mm)：
    38
  • 車輪部ベアリング：
    あり
  • 表面処理：
    焼付塗装
  • 材質証明書：
    非対象

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

部材運搬台車

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定4件の候補があります。

Loading...

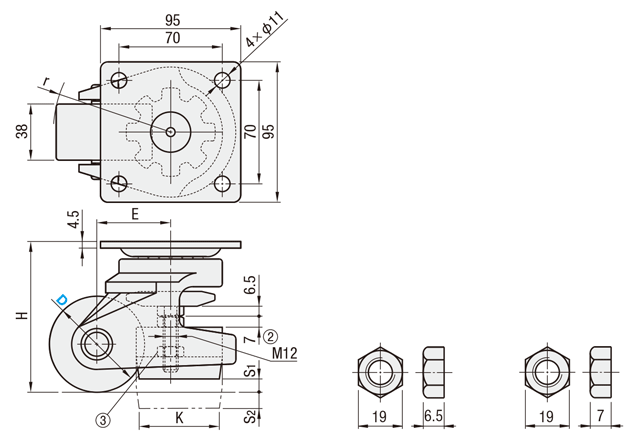

外形図・規格表



CLDK

②調整ナット

③ロック用ナット

アジャスタ付キャスタ　防振機能付重荷重タイプ:関連画像
本体車輪アジャスタ内蔵ハンドルベアリング
[ M ]材質[ S ]表面処理[ M ]材質[ M ]材質[ S ]表面処理[ M ]ラバー部材質[ M ]材質旋回部車輪部
ADC12焼付塗装(シルバー)強化ナイロン(黒)
MCナイロン(青)		SS400三価クロメートEPDMポリカーボネート有有


規格表

型式−車輪材質
CLDK65−N
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式車輪材質Hアジャスタパッド部Er許容荷重
(daN)		質量(g)￥基準単価
TypeDS1S2KNMNM
CLDK65N(強化ナイロン)
M(MCナイロン)		102911525080250150016098,7159,700
751201212545292350180019479,55510,450

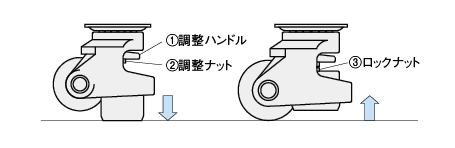

使用方法

（固定時）

（移動時）

＊調整ハンドルと調整ナットは一体です。


・固定時
(1)①調整ハンドルを回しパッドを床面に降ろします。（仮締め）

(2)高さを決めたらハンドル直下のナットで本締めします。
パッドのみで一本立ちし、キャスタは浮いた状態になります。

(3)③ロックナットを締めこんでください。
（ロックナットでトルクを掛けることで振動に対する緩み防止効果がえられます）

・移動時
(1)③ロックナットを緩めます。
(2)②調整ナットを緩め、ねじ部をフリーにします。
(3)①調整ハンドルを回しパッドを上げてキャスターを床面に降ろしてください。

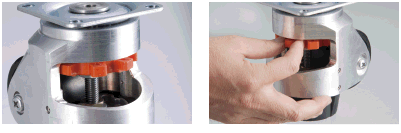

使用例


・①調整ハンドルを回しパッドを上下させます。

型番リスト

表示件数:
  1. 1
型番
車輪材質
荷重範囲(daN)
取付け高さ H(mm)
車輪径 D(φ)
許容荷重(daN)
荷重区分
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ナイロン] MCナイロン
220.01～320.00
102
65
250
中荷重
10

1個

10,670円( 11,737円 )

在庫品1日目

当日出荷可能

[ナイロン] 強化ナイロン
220.01～320.00
102
65
250
中荷重
10

1個

9,587円( 10,546円 )

在庫品1日目

当日出荷可能

[ナイロン] MCナイロン
320.01～485.00
120
75
350
[重荷重] 中重荷重
10

1個

11,495円( 12,645円 )

在庫品1日目

当日出荷可能

[ナイロン] 強化ナイロン
320.01～485.00
120
75
350
[重荷重] 中重荷重
10

1個

10,511円( 11,562円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】①樹脂製内蔵ハンドル付で操作性向上②振動吸収効果の高い防振ゴム採用③緩み防止ロックナット付

(i)ご注意

  • キャスタの選定方法についてはこちらをご確認ください。キャスタ選定ガイド
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数　量1～5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
