仕様・寸法を表示する

追加工・オプション

ミスミ

レベリングマウント

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.2-1174

納期短縮

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 32,144円～ 43,082円

税込価格: 35,358円～ 47,390円

より精密なレベル調整のできるマウントです。機器の設置部に取り付け、レベル出しに...

詳細情報を確認する

アンカー固定：

あり

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

型番

未確定8件の候補があります。

My部品表保存

数量：
価格を確認

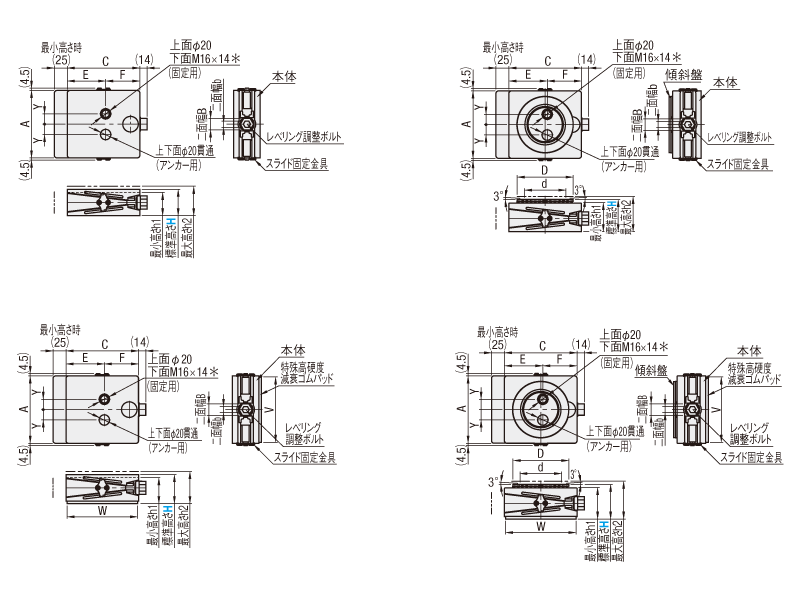

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

スタビライザー無

スタビライザー付

KHWM－C
(パッド無)

KHWM－SC
(パッド無)

＊KHWM-Ｃ47は、下面M16×12

＊KHWM-SC56は、下面M16×12

KHWM－P
(パッド付)

KHWM－SP
(パッド付)

＊KHWM-P52は、下面M16×12

＊KHWM-SP61は、下面M16×12

Type	本体		調整ボルト		スタビライザー		ラバー
	材質	表面処理	材質	表面処理	材質	表面処理	材質(色)	硬度
KHWM−C	FCD	焼付塗装	S45C	電気亜鉛メッキ	ー	ー	ー	ー
KHWM−P							ニトリルゴム(青)	ショアA95
KHWM−SC					SS400	電気亜鉛メッキ	ー	ー
KHWM−SP							ニトリルゴム(青)	ショアA95

規格表

型式

KHWM−SC56

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

タイプ		型式		A	C	H	h1	h2	Y	E	F	調整ボルト寸法		スタビライザー		パッド部		許容垂直荷重 (kN)	高さ調整量 (mm)	レベル精度 (mm/1回転)	傾斜調整角	質量 (kg)	￥基準単価
タイプ		Type	H	A	C	H	h1	h2	Y	E	F	B	b	D	d	W	V	許容垂直荷重 (kN)	高さ調整量 (mm)	レベル精度 (mm/1回転)	傾斜調整角	質量 (kg)	1〜4コ	5〜10コ
スタビライザー無	パッド無	KHWM−C	47	110	115	47	41	53	20	64	51	22	12	−	−	−	−	50	±6	0.24	−	3.3	29,222	27,752
	パッド無	KHWM−C	51	130	140	51	45	57		74	66					−	−	70				5.4	31,941	30,335
	パッド付	KHWM−P	52	110	115	52	46	58		64	51					111	106	16				3.4	33,306	31,637
	パッド付	KHWM−P	56	130	140	56	50	62		74	66					136	126	25				5.5	36,551	34,713
スタビライザー付	パッド無	KHWM−SC	56	110	115	56	50	62	20	64	51	22	12	108	78	−	−	50			±3°	3.6	31,731	30,135
	パッド無	KHWM−SC	62	130	140	62	56	68		74	66					−	−	70				6.0	34,556	32,823
	パッド付	KHWM−SP	61	110	115	61	55	67		64	51					111	106	16				3.7	35,816	34,020
	パッド付	KHWM−SP	67	130	140	67	61	73		74	66					136	126	25				6.1	39,165	37,202

仕様

■特長
・本製品は、内蔵する特殊ねじの効果により、各種機器・装置の据付と高さ調整を可能とするレベル調整機能付きマウントです。
・レベル調整時に調整ボルト頭部の位置が前後に移動しない構造により、作業性の向上に繋がります。
・標準タイプは低発塵性フッ素系グリスを採用しており、クリーン環境にもご利用いただけます。（クリーン度を保証するものではありません）
・パッド付タイプは、機器の自励振動の減衰効果がえられ、耐油性や非移行性（床面への色落ち）に優れています。
・スタビライザー付タイプは、床面の傾斜（±3°）に対応、機器を水平に保ち、安定した作業環境を実現します。

■ゴムパッドの特性表

項目	単位	HDRゴム
硬度	ショアA	95
比重	−	1.25
引張り強さ	MPa	6.5
伸び	％	100
最高使用温度	℃	80
連続使用温度	℃	70
耐寒性	℃	0

[ ! ]引張り強さ、伸びの各特性値はJIS規格K6251に基づき試験を行っております。

■グリース特性表

名称	項目	含有量	単位	測定方法	条件
フッ素系樹脂	増ちょう剤	−	−	−	−
パーフルオロポリエーテル油	基油	−	−	−	−
滴点		なし	−	JIS K−2220　5・4	−
蒸発量		≦0.2	mass%	独自方式	200℃、24h
離油度		≦10	mass%	独自方式
			mass%
			mass%

特長：低温から高温まで広い温度領域で良好な潤滑性を示します。

＜底面パッド＞

＜スタビライザー使用例＞
作業機器作業機器

床面水平床面3°傾斜

■本製品の主な用途
・FPD製造プロセス装置
・半導体製造プロセス装置
・精密金属加工機
・大型精密測定器
・その他各種機器、装置

■ボルト、ナット、ワッシャ選定例

型式	固定方法	取付高　H				選定ボルト
		ねじ込み深さ (総深さ)	ベット厚	ナット	ワッシャ
				LBNR16−	FWS16−	RCB16−
				P.276	P.147	P.224
KHWM−P52	機器固定	53	任意	13	2.5	RCB16−L寸
KHWM−P56		57
KHWM−SP61		62
KHWM−SP67		68
KHWM−C47		53
KHWM−C51		57
KHWM−SC56		62
KHWM−SC62		68

[ ! ]アンカー固定用ボルト使用時
・アンカー固定用ボルトは、お客様のほうでご用意いただくことになります。サイズはM16（並目）をご用意ください。
・アンカーボルトの長さは、機械・機器のベット・フレーム厚み＋レベリングマウントねじ込み深さ（総深さ）＋六角ナット厚・平ワッシャ厚、以上の長さのものをご用意ください。
・アンカーボルト固定が必要ないお客様は、ボルト固定用穴は無視して本品をご使用ください。

取付方法

①レベリングマウントを取り付ける機器のベット・フレーム及び設置床は、十分に剛性のあることが必要です。
②レベリングマウントの上に機器を静かに降ろします。
③レベリングマウントと機器をボルトで固定する場合、機器の取り付け穴とレベリングマウントの取り付けタップ位置とを合わせます。
次に、六角ボルト・六角ナット・平ワッシャを機器の取り付け穴より挿入し、レベリングマウントの取り付けタップ穴にねじ込みます。
この時、六角ナットは締め付けないでください。（六角ボルト・六角ナット・平ワッシャは、お客様でご用意ください。）
六角ナット・平ワッシャは、下記5のレベル調整完了後に締め付けてください。この時、支持荷重が非常に軽い場合、
ナットの締め込み過ぎにより、レベリングマウント本体が傾くことがあります。締めすぎにご注意ください。
④レベリングマウント前面になる六角頭（六角穴）を工具で回し機器のレベル調整をします。
時計方向に回すとレベルアップし、反時計方向に回すとレベルダウンします。
⑤レベリングマウントに集中荷重がかかるのを避けるために全箇所を順番に少しずつレベル調整してください。

＜一般的な取付例＞

■レベリング調整範囲
レベリング調整範囲は必ず上記表中の使用範囲（±6mm）にて御使用ください。
最小高さの目安は下記A部のスキマが1mm程度あることをご確認ください。
最小高さ時は側面のスライド溝に対しスライド固定金具が干渉しないようにクリアランスを設けています。
それ以上、下げていきますと鋳物製の本体が接触し、スライド固定金具がスライド溝より外れ、破損等の原因を引き起こしますので下げ過ぎにはご注意ください。
最大高さの目安としてA130、C140タイプの場合は中パーツ先端が上側パーツ側面、下側パーツ側面までスライドしてきます。A110、C115タイプの場合はレベリングボルト端面までスライドしてきます。
それ以上、上げ過ぎないようにご注意ください。


最小高さ時	最小高さ時	最大高さ時

最小高さ時	最小高さ時	最大高さ時

■使用例

A部拡大

■その他、注意事項

[ ! ]機器は、あらかじめ所定高さ付近にジャッキアップしておいてからレベリングマウントを設置し、
レベリングマウントで最終の微調整を行ってください。
[ ! ]レベル調整時、中（クサビ形状）パーツが前後に移動します。
レベリングマウント後部に30mm以上のスペースを確保してください。
[ ! ]作業時の安全確保には、十分なご配慮をお願いします。

型番リスト

表示件数:

型番	スタビライザー	許容荷重（範囲）(kN)	パッド	標準高さH	許容垂直荷重(kN)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KHWM-C47	なし	30.1～50.0	無	47	50	10	1個	32,144円( 35,358円 )	2日目
KHWM-C51	なし	50.1～70.0	無	51	70	10	1個	35,135円( 38,649円 )	2日目
KHWM-P52	なし	15.1～30.0	有	52	16	10	1個	36,637円( 40,301円 )	2日目
KHWM-P56	なし	15.1～30.0	有	56	25	10	1個	40,206円( 44,227円 )	2日目
KHWM-SC56	あり	30.1～50.0	無	56	50	10	1個	34,904円( 38,394円 )	2日目
KHWM-SC62	あり	50.1～70.0	無	62	70	10	1個	38,012円( 41,813円 )	2日目
KHWM-SP61	あり	15.1～30.0	有	61	16	10	1個	39,398円( 43,338円 )	2日目
KHWM-SP67	あり	15.1～30.0	有	67	25	10	1個	43,082円( 47,390円 )	2日目

基本情報

より精密なレベル調整のできるマウントです。機器の設置部に取り付け、レベル出しにご使用下さい。スピタライザーの有無、パッドの有無で4タイプご用意しております。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品レベリングマウント	レベリングブロックTU型	防振レベリングブロック MB-D型スイベルパッド付	防振レベリングブロック MB-D型	昇降ユニット　中荷重タイプ	アルミカートBR-R	FLEM／FLEMS／FLEM-W レべリングエレメント	昇降ユニット　軽荷重タイプ	レベリングブロックM型	ハイウェッジ	レベリングブロックL型	レベリングブロックB型	レベリングブロックA型
メーカー	ミスミ	ナベヤ	ナベヤ	ナベヤ	ミスミ	丸喜金属本社	鍋屋バイテック	ミスミ	ナベヤ	倉敷化工	ナベヤ	ナベヤ	ナベヤ
通常価格	32,144円～	15,320円	29,120円～	26,870円～	31,185円～	21,229円	3,697円～	-	23,800円～	31,573円～	37,543円～	5,889円～	11,900円～
通常出荷日	2日目	4日目	3日目～	4日目	在庫品1日目当日出荷可能	5日目	3日目～	在庫品1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	3日目	在庫品1日目～当日出荷可能	在庫品1日目～当日出荷可能
アンカー固定	あり	あり	あり	あり	なし	-	あり	なし	あり	-	なし	あり	なし
