ミスミ

手動ユニット　テーブル固定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2223

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): -

税込価格: -

簡易位置決めに最適！　バックラッシによる固定後の位置ずれを防止できます。新商品...

詳細情報を確認する

耐荷重（範囲）(N)：

50.1～100
送り方式：

ハンドル
テーブルサイズ(長さ) L(mm)：

100
テーブルサイズ(幅) W(mm)：

150
テーブル材質：

A6063
テーブル表面処理：

白アルマイト

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定18件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

◆パラメトリック版手動ユニットのご紹介◆
組み合わせによって従来品よりお安くご購入が可能となっております。詳細はバナーをクリック↓

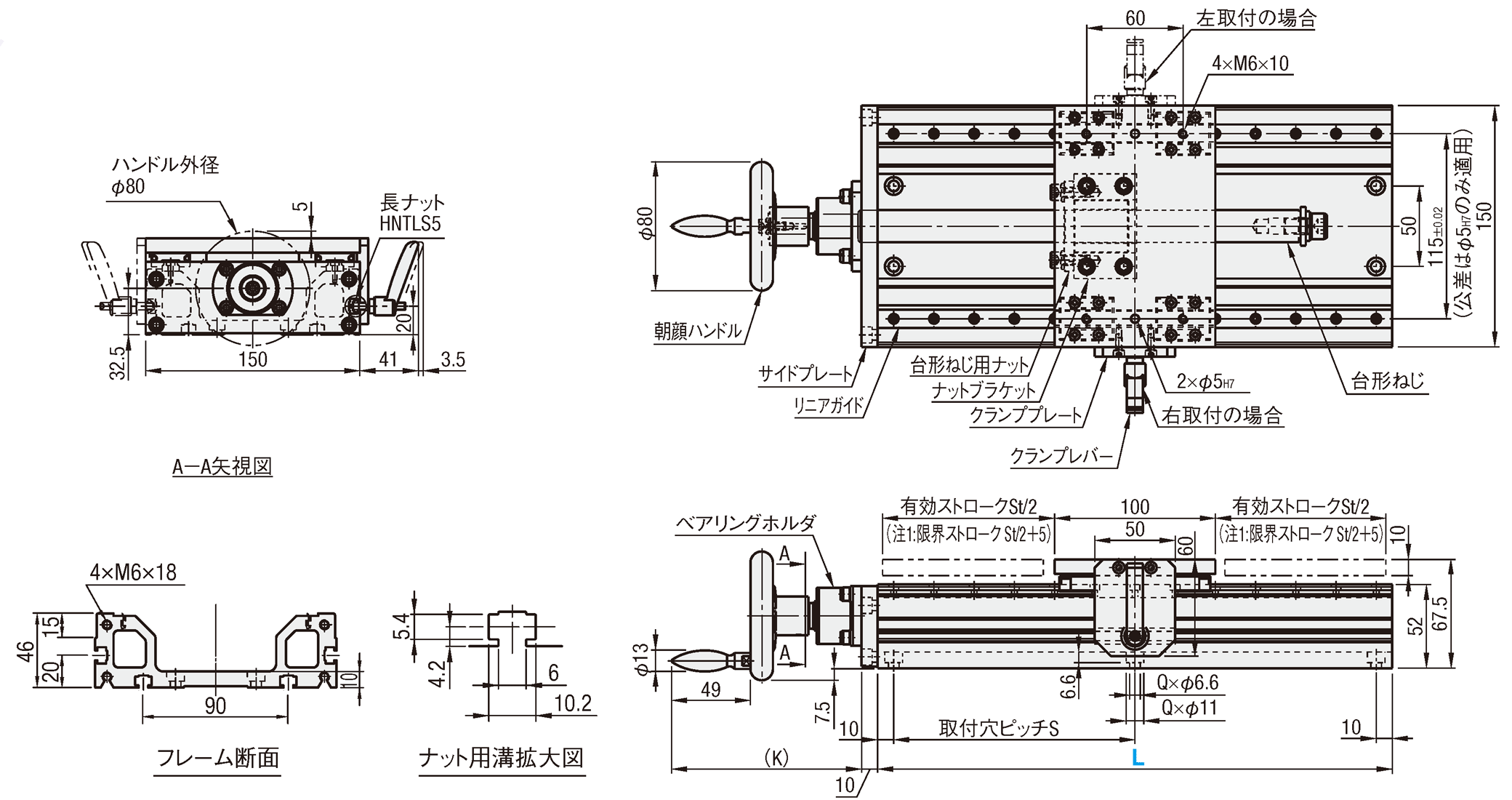

外形図

KUEC

ハンドル種類C

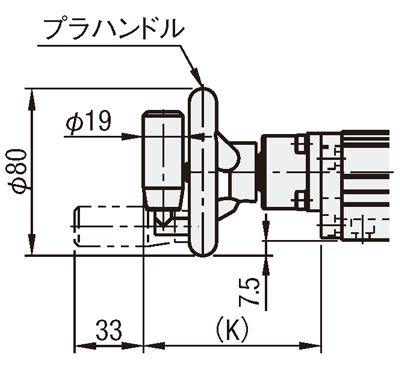

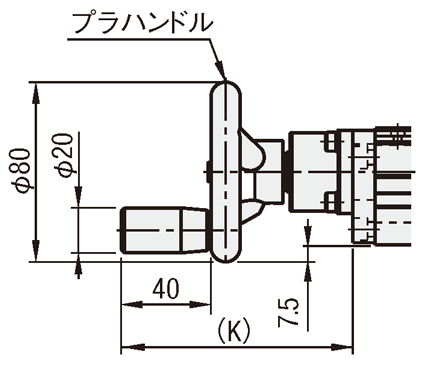

ハンドル種類Ａ		ハンドル種類Ｂ

注1）限界ストロークは、メカリミットまでのストロークです。
[ ! ]ナットはM6用をご使用ください。
[ ! ]テーブルの部品共通化により昇降テーブルを固定するM6穴が存在します。
＊昇降タイプ「KUL」にて昇降テーブル有を選択した際の3Dプレビュー及びCADデータ参照

■構成部品

部品	フレーム	テーブル	台形ねじ	台形ねじ用ナット
[ M ]材質	アルミ合金	アルミ合金	S45C	黄銅
[ S ]表面処理	白アルマイト	白アルマイト	四三酸化鉄皮膜	－

部品	ナットブラケット	サイドプレート	クランププレート
[ M ]材質	アルミ合金	アルミ合金	アルミ合金
[ S ]表面処理	白アルマイト	白アルマイト	白アルマイト

規格表

型式	−	ハンドル種類	−	クランプ位置	−	L
KUEC14	−	A	−	W	−	320

型式		ハンドル種類	クランプ取付位置	フレーム長さ L(mm)	有効ストローク St(mm)	台形ネジ		許容荷重(N)		許容モーメント			フレーム取付穴		(K)			質量(kg)
Type	No.					ねじ径	リード	水平	垂直	Ma	Mb	Mc	S	Q (穴数)	ハンドル種類			ハンドル種類
															A	B	C	A	B	C
KUEC	14	Aプラハンドル Bプラハンドル折りたたみタイプ C朝顔ハンドル	R 右取付 L 左取付 W 左右取付	170	53	14	3	245	49	7	7	13	150	4	99	81	113	2.9	2.9	3.2
				220	103								200	4				3.4	3.4	3.7
				320	203								150	6				4.4	4.4	4.7
				370	253								175	6				4.9	4.9	5.2
				420	303								200	6				5.4	5.4	5.7
				470	353								150	8				5.9	5.9	6.2
	20			170	53	20	4	490	98	14	14	27	150	4	107	89	121	3.5	3.5	3.8
				220	103								200	4				4	4	4.3
				320	203								150	6				5	5	5.3
				370	253								175	6				5.5	5.5	5.8
				420	303								200	6				6	6	6.3
				470	353								150	8				6.5	6.5	6.8

[ ! ]本製品の許容荷重とは、負荷をかけた状態で移動させる事が出来る荷重となっております。水平及び垂直は設置方向です。
[ ! ]ポジションインジケータは追加できません。
バリエーション豊富なパラメトリックユニット版手動ユニットをご検討ください。

型番リスト

表示件数:

型番	ねじ径(mm)	ハンドル種類	ハンドル方向指定	フレーム長さ [L](mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

KUEC14-A-L-[170,220,320,370,420,470]	14	A(プラハンドル)	L(左取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC14-A-R-[170,220,320,370,420,470]	14	A(プラハンドル)	R(右取付）	170 ～ 470	10	1個	-( - )	8日目
KUEC14-A-W-[170,220,320,370,420,470]	14	A(プラハンドル)	W(左右取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC14-B-L-[170,220,320,370,420,470]	14	B(プラハンドル折りたたみタイプ)	L(左取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC14-B-R-[170,220,320,370,420,470]	14	B(プラハンドル折りたたみタイプ)	R(右取付）	170 ～ 470	10	1個	-( - )	8日目
KUEC14-B-W-[170,220,320,370,420,470]	14	B(プラハンドル折りたたみタイプ)	W(左右取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC14-C-L-[170,220,320,370,420,470]	14	C(朝顔ハンドル)	L(左取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC14-C-R-[170,220,320,370,420,470]	14	C(朝顔ハンドル)	R(右取付）	170 ～ 470	10	1個	-( - )	8日目
KUEC14-C-W-[170,220,320,370,420,470]	14	C(朝顔ハンドル)	W(左右取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC20-A-L-[170,220,320,370,420,470]	20	A(プラハンドル)	L(左取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC20-A-R-[170,220,320,370,420,470]	20	A(プラハンドル)	R(右取付）	170 ～ 470	10	1個	-( - )	8日目
KUEC20-A-W-[170,220,320,370,420,470]	20	A(プラハンドル)	W(左右取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC20-B-L-[170,220,320,370,420,470]	20	B(プラハンドル折りたたみタイプ)	L(左取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC20-B-R-[170,220,320,370,420,470]	20	B(プラハンドル折りたたみタイプ)	R(右取付）	170 ～ 470	10	1個	-( - )	8日目
KUEC20-B-W-[170,220,320,370,420,470]	20	B(プラハンドル折りたたみタイプ)	W(左右取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC20-C-L-[170,220,320,370,420,470]	20	C(朝顔ハンドル)	L(左取付)	170 ～ 470	10	1個	-( - )	8日目
KUEC20-C-R-[170,220,320,370,420,470]	20	C(朝顔ハンドル)	R(右取付）	170 ～ 470	10	1個	-( - )	8日目
KUEC20-C-W-[170,220,320,370,420,470]	20	C(朝顔ハンドル)	W(左右取付)	170 ～ 470	10	1個	-( - )	8日目

基本情報

簡易位置決めに最適！　バックラッシによる固定後の位置ずれを防止できます。新商品のご案内 (本ページ商品のリニューアル版)パラメトリックユニット版手動ユニットは、本ページ商品より多くのバリエーションを取りそろえた商品です。
選べるバリエーションは448通りから1億通り以上に大幅に増えております。

1億通り以上から選べる新商品　紹介ページNew!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ハンドル種類	￥基準単価 1～2台
型式			クランプ取付位置(W)を選択の場合、下記価格に＋1,800円となります。
Type	No.		L＝170	L＝220	L＝320	L＝370	L＝420	L＝470
KUEC	14	A	48,510	50,510	51,980	54,500	57,860	60,480
		B	48,930	51,030	52,400	55,020	58,280	61,010
		C	49,880	51,980	53,340	55,970	59,220	61,950
	20	A	57,230	59,640	61,110	63,840	66,780	69,510
		B	57,750	60,170	61,530	64,260	67,310	70,040
		C	58,590	61,110	62,480	65,210	68,250	70,980

納期

日目出荷

[ ! ]同型式3台以上の場合、納期のお見積りをさせて頂きます。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～2	3～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■精度

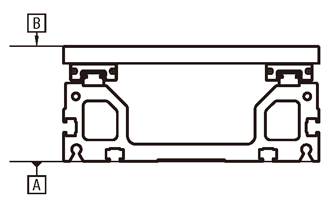

■平行度図

■クランプ力100N

＊保証値ではなく参考値となります。

■クランプ力試験方法

＊30Nで締め付けた際

テーブルが動き出す力をクランプ力としています。

Type	平行度（mm）	バックラッシ（mm）
KUEC	0.15	0.3

[ ! ]平行度は、A面に対するB面の走り平行度です。（上図参照）
[ ! ]バックラッシはクランプ解放時の値です。（参考値）

■必要トルク・必要回転力

型式		必要トルク（N・m）		必要回転力（N）
Type	No.	水平	垂直	水平	垂直
KUEC	14	0.039	0.206	1.503	7.918
KUEC	20	0.059	0.426	2.261	16.302

[ ! ]許容荷重時に必要なトルク・回転力です。
[ ! ]回転力とは、ハンドルを回転させる力です。（上図参照）
[ ! ]垂直時の数値は、テーブルを上方向に上げる場合です。
