ミスミ

ミスミ

高周波歯研ラックギア　L寸固定・指定タイプ（片端面加工品）

高周波歯研ラックギア　L寸固定・指定タイプ（片端面加工品）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 規格変更
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特徴】取付穴位置を1mm指定可能です。歯部高周波焼入で歯面強度は通常品の約5...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ラック＆ピニオンを用いた直線往復運動機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定38件の候補があります。

Loading...

外形図・規格表

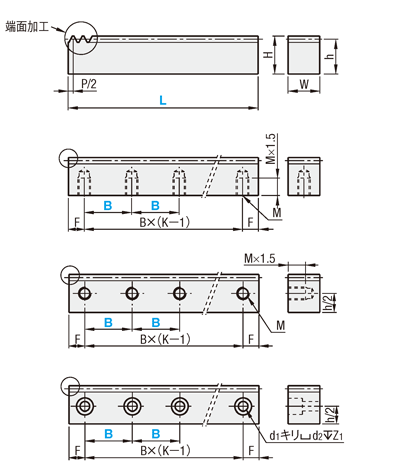

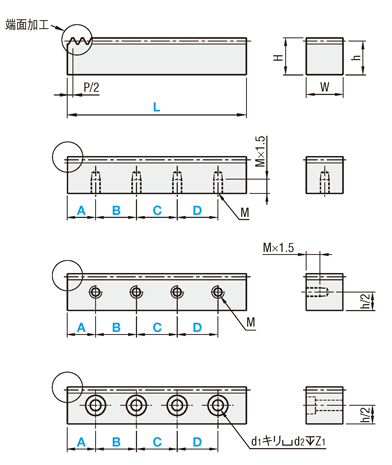

外形図

穴加工N：穴加工無し＊
穴加工N：穴加工無し
穴加工HT：背面タップ
穴加工HT：背面タップ
穴加工ST：側面タップ
穴加工ST：側面タップ
穴加工Z：側面ザグリ
穴加工Z：側面ザグリ
 穴位置指定タイプ穴数指定タイプ
 RGEAHFL（穴数最大4つまで）LRGEAHF
 RGEAHL（穴数最大3つまで）
端面拡大図
モジュールP 許容差
1.0～2.0－0.1
－0.3
2.5・3.0－0.1
－0.4

■穴加工寸法
モジュールM（並目）  d1    d2    Z1
1.0M33.56.53.5
1.5M44.584.5
2.0M55.59.55.5
2.5M55.59.55.5
3.0M55.59.55.5
     ＊穴加工無しはRGEAHFLのみ
    [ ! ]A＋B＋C＋D≦L-6		    　[ ! ] F＝ L－B×(K－1)2 ≧6
Ｌ寸公差(mm)W・高さ公差(mm)累積ピッチ誤差(μm)
モジュール公差
0.5～2.0ー0.2～ー0.6
2.5～3.0ー0.2～ー0.8
基準寸法区分(㎜)公差
を超え以下
050～ー0.18
6100～ー0.22
11180～ー0.27
19300～ー0.33
31500～ー0.39
モジュール呼び
300500
1.0～1.53235
2.0～3.0ー39
Type分類[ M ]材質[ S ]表面処理[ H ]硬度
全長L穴加工
RGEAHFL指定穴位置指定S45C相当四三酸化鉄皮膜歯部高周波焼入
45～55HRC
LRGEAHF指定穴数指定
RGEAHL固定穴位置指定
[ ! ]歯部、穴加工面は表面処理無し。
[ ! ]平面度(反り)の精度は0.2以下です。

規格表

型式−L(全長)−穴加工−穴位置(1つめ)−穴位置(2つめ)−穴位置(3つめ)
RGEAHFL1.0−450−HT−A50−B150−C150
RGEAHL2.0−500−Z−A200

型式−L(全長)−穴加工−K(穴数)−B(穴ピッチ)
LRGEAHF1.0−380−ST−K6−B40
■L寸指定・穴位置指定タイプ（穴数最大4つまで）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式全長
L
指定1mm単位		穴加工穴位置
ABCD
指定1mm単位		P
(正面ピッチ)		WHh￥基準単価￥穴加工価格(＋本体基準単価)
TypeモジュールL=20
～280		L=281
～480		タップ穴(HT・ST)ザグリ穴(Z)
RGEAHFL1.0 20～480N(穴加工無し)
HT(背面タップ)
ST(側面タップ)
Z(側面ザグリ)		6～4743.141610121113,13016,3001ヶ所：300円1ヶ所：500円
1.5 4.7124152018.514,44019,010
2.0 6.283220252320,66020,660
2.5 7.8540253027.521,81021,810
3.0 9.424830353225,41025,410
■L寸指定・穴数指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式全長
L
指定1mm単位		穴加工K
(穴数)		B(穴ピッチ)
指定1mm単位		P
(正面ピッチ)		WHh￥基準単価￥穴加工価格(＋本体基準単価)
TypeモジュールL=20
～280		L=281
～480		タップ穴(HT・ST)ザグリ穴(Z)
LRGEAHF1.0 20～480N(穴加工無し)
HT(背面タップ)
ST(側面タップ)
Z(側面ザグリ)		2～1025～4683.141610121113,13016,3001ヶ所：300円1ヶ所：500円
1.5 4.7124152018.514,44019,010
2.0 6.283220252320,66020,660
2.5 7.8540253027.521,81021,810
3.0 9.424830353225,41025,410
■L寸固定・穴位置指定タイプ（穴数最大3つまで）
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式呼び穴加工穴位置ABC
指定1mm単位		有効
歯数		全長
L		P
(ピッチ)		WHh￥本体基準単価
1～5本		￥穴加工価格(＋本体基準単価)
Typeモジュールタップ穴(HT・ST)ザグリ穴(Z)
RGEAHL1.0 300HT
(背面タップ)
ST
(側面タップ)
Z
(側面ザグリ)		5～29395298.453.14161012118,6701ヶ所：300円1ヶ所：500円
5005～494159499.5112,970
1.5 3005～29163296.884.7124152018.510,130
5005～493106499.5115,870
2.0 5006～49079496.376.283220252317,880
2.5 5006～48863494.87.854253027.518,840
3.0 5006～49253499.519.424830353220,090

追加工

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Alterations片端面めねじ追加工両端面めねじ追加工
CodeMCWMC
Spec. 指定方法 MC5 指定方法 WMC5
モジュールM選択
1.034
1.5～3.0 456
モジュールM選択
1.034
1.5～3.0 456
[ ! ]A≧30,F≧30[ ! ]A≧30、F＝L－A－B－C≧30
￥/1Code400800

関連部品

　　
平歯車　高周波焼入れ　歯研タイプラックギア　Ｌ寸固定タイプラックギア　L寸指定タイプ

型番リスト

表示件数:
  1. 1
型番
モジュール
長さ(呼び)
歯幅 W(またはD)(mm)
ラック高さ(mm)
穴加工
穴位置 [A](mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1
20 ～ 480
10
12
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

1.5
20 ～ 480
15
20
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

2
20 ～ 480
20
25
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

2.5
20 ～ 480
25
30
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

3
20 ～ 480
30
35
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

1
20 ～ 480
10
12
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

1.5
20 ～ 480
15
20
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

2
20 ～ 480
20
25
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

2.5
20 ～ 480
25
30
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

3
20 ～ 480
30
35
HT(背面タップ) / N(穴加工無し) / ST(側面タップ) / Z(側面ザグリ)
-
10

1個

-( - )

3日目

1
300
10
12
A(背面タップ)
5 ～ 293
10

1個

-( - )

3日目

1
300
10
12
HT(背面タップ)
5 ～ 293
10

1個

-( - )

3日目

1
300
10
12
ST(側面タップ)
5 ～ 293
10

1個

-( - )

3日目

1
300
10
12
Z(側面ザグリ)
5 ～ 293
10

1個

-( - )

3日目

1
500
10
12
A(背面タップ)
5 ～ 494
10

1個

-( - )

3日目

1
500
10
12
HT(背面タップ)
5 ～ 494
10

1個

-( - )

3日目

1
500
10
12
ST(側面タップ)
5 ～ 494
10

1個

-( - )

3日目

1
500
10
12
Z(側面ザグリ)
5 ～ 494
10

1個

-( - )

3日目

1.5
300
15
20
A(背面タップ)
5 ～ 291
10

1個

-( - )

3日目

1.5
300
15
20
HT(背面タップ)
5 ～ 291
10

1個

-( - )

3日目

1.5
300
15
20
ST(側面タップ)
5 ～ 291
10

1個

-( - )

3日目

1.5
300
15
20
Z(側面ザグリ)
5 ～ 291
10

1個

-( - )

3日目

1.5
500
15
20
A(背面タップ)
5 ～ 493
10

1個

-( - )

3日目

1.5
500
15
20
HT(背面タップ)
5 ～ 493
10

1個

-( - )

3日目

1.5
500
15
20
ST(側面タップ)
5 ～ 493
10

1個

-( - )

3日目

1.5
500
15
20
Z(側面ザグリ)
5 ～ 493
10

1個

-( - )

3日目

2
500
20
25
A(背面タップ)
5 ～ 490
10

1個

-( - )

3日目

2
500
20
25
HT(背面タップ)
5 ～ 490
10

1個

-( - )

3日目

2
500
20
25
ST(側面タップ)
5 ～ 490
10

1個

-( - )

3日目

2
500
20
25
Z(側面ザグリ)
5 ～ 490
10

1個

-( - )

3日目

2.5
500
25
30
A(背面タップ)
5 ～ 488
10

1個

-( - )

3日目

2.5
500
25
30
HT(背面タップ)
5 ～ 488
10

1個

-( - )

3日目

2.5
500
25
30
ST(側面タップ)
5 ～ 488
10

1個

-( - )

3日目

2.5
500
25
30
Z(側面ザグリ)
5 ～ 488
10

1個

-( - )

3日目

3
500
30
35
A(背面タップ)
5 ～ 492
10

1個

-( - )

3日目

3
500
30
35
HT(背面タップ)
5 ～ 492
10

1個

-( - )

3日目

3
500
30
35
ST(側面タップ)
5 ～ 492
10

1個

-( - )

3日目

3
500
30
35
Z(側面ザグリ)
5 ～ 492
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特徴】
取付穴位置を1mm指定可能です。
歯部高周波焼入で歯面強度は通常品の約5倍！さらに歯部研磨加工で、精度・耐摩耗性に優れたラックギアを実現しました。
背面タップ穴加工、側面タップ穴加工、側面ザグリ穴加工を自由に選べます。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

[ ! ]製品価格は、
（本体基準単価＋穴加工価格）となります。
（価格計算例）
RGEAHL1.0－500－ST－A50－B100－C200
本体基準単価＋穴加工価格＝製品価格

穴加工単価 穴数
12,970＋300×3＝13,870円
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～910～
値引率基準単価お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 3 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
