ミスミ

ミスミ

ラバーヒータ　角型　両面フラットタイプ

ラバーヒータ　角型　両面フラットタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（2件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

リード線押さえシートを発熱部の外に逃がしており、　挟み込んでの使用がしやすい構...

詳細情報を確認する

  • 最高使用温度(℃)：
    200
  • 分類：
    ヒータ本体
  • ラバーヒータ形状：
    角型

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

MRHSF-[50-500/5]-[25-400/5]-V[100,​200]-W[10-1600/10]-F[100-1000/10] 解除

Loading...

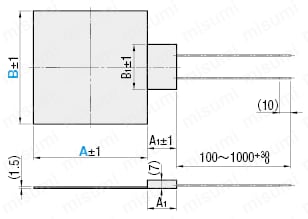

外形図・規格表

MRHSF
ラバーヒータ　角型　両面フラットタイプ:関連画像
[ ! ]最高使用温度：200℃
[ ! ]A≧B

[ M ]材質
本体 ：シリコンゴム
リード線 ：ニッケル（Ni）
リード線被覆 ：ふっ素樹脂

規格表

型式−A−B−V−W−F
MRHSF−200−200−V200−W210−F1000
■ラバーヒータ（角型両面フラットタイプ）
型式指定5mm単位V(電圧)W(電力)F(リード線長)リード線押さえシート寸法電力密度
TypeAB選択指定10W単位指定10mm単位A1B1(W/cm2)
MRHSF50～50025～50100
200		10～1600100～100025250.2≦W/cm2≦0.8
[ ! ]W/cm2＝W/(AB/100)
55～1002540
105～2004040
205～35060100
355～40080120

型番リスト

表示件数:
  1. 1
型番
電圧(V)
定格容量(W)
長さ(mm)
リード線長さ F(mm)
幅(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

MRHSF-[50-500/5]-[25-400/5]-V[100,200]-W[10-1600/10]-F[100-1000/10]

100 ～ 200
10 ～ 1600
50 ～ 500
100 ～ 1000
25 ～ 400
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

リード線押さえシートを発熱部の外に逃がしており、　挟み込んでの使用がしやすい構造です。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
A￥基準単価
B25〜50B55〜100B105〜150B155〜200B205〜250B255〜300B305〜350B355〜400
50〜1006,9306,930------
105〜1506,9307,3508,400-----
155〜2007,1407,8809,25011,030----
205〜2507,5608,6609,87011,76013,340---
255〜3007,9308,82010,92012,18014,07016,280--
305〜3508,3009,65011,45013,34015,75018,17022,050-
355〜4008,5109,77011,97014,81018,90020,37024,47026,360
405〜4508,8209,98013,02015,96019,53021,95026,25028,880
455〜5009,45011,62014,18018,59021,74024,68027,62031,500
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜1011〜1516〜2021～
値引率基準単価10％20％お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■特長
・リード線押さえシートを発熱部の外に逃がしており、挟み込んでの使用がしやすい構造となっています。
・ワークとの密着性が高まり、既存品に比べ熱効率が上がりました。
・発熱部のみの寸法指定が可能となりました。

使用例

[ ! ]リード線押さえシートを外に出すことにより発熱部の寸法指定を可能としたヒータです。

[ ! ]挟み込んで使用しやすい構造で、従来品（MRHSSなど）より熱効率が上がっております。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

ラバーヒータ　角型　両面フラットタイプ

ラバーヒータ　角型　両面フラットタイプ

    ラバーヒータ　角型サーモスタット付タイプ

    ラバーヒータ　角型サーモスタット付タイプ

      ラバーヒータ　角型

      ラバーヒータ　角型

        シリコンラバーヒーター（SRタイプ）

        シリコンラバーヒーター（SRタイプ）

          サミコン230ヒーター

          サミコン230ヒーター

            ワトローシリコーンラバーヒーター

            ワトローシリコーンラバーヒーター

              ラバーヒータ　丸型

              ラバーヒータ　丸型

                ラバーヒータ用接着剤

                ラバーヒータ用接着剤

                  シリコンラバーヒーター

                  シリコンラバーヒーター

                    シリコンラバーヒーター SBH

                    シリコンラバーヒーター SBH

                      【エコノミーシリーズ】 温度調節器・標準型

                      【エコノミーシリーズ】 温度調節器・標準型

                        マイクロセラミックヒーター

                        マイクロセラミックヒーター

                          温度調節器(外径48×48mm/外径96×96mm)

                          温度調節器(外径48×48mm/外径96×96mm)
                            メーカー ミスミ ミスミ ミスミ スリーハイ 坂口電熱 坂口電熱 ミスミ ミスミ 加島 八光電機 ミスミ 加島 ミスミ
                            通常価格 - - - 4,997円～ 3,739円～ 6,963円～ - 5,930円 8,604円～ 7,646円～ - 3,715円～ 8,510円～
                            通常出荷日 5日目   5日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 5日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 1日目   お見積り   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能
                            最高使用温度(℃) 200 220 - 230 230 260 - - - - - - -
                            分類 ヒータ本体 ヒータ本体 ヒータ本体 ヒータ本体 ヒータ本体 ヒータ本体 ヒータ本体 メンテナンス品 ヒータ本体 - - - -
                            ラバーヒータ形状 角型 角型 角型 - - - - - - - - - -

                            ラバーヒータ　角型　両面フラットタイプのレビュー

                            評価 4.0 平均満足度：4.0 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              0%
                            3. 星３
                              50%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            社内設備のメンテナンスに使用しています
                            評価 3.0満足度：3.02022/07/21
                            社内設備装置の金属部を通して加熱する部分のヒータが破損したので交換用としました。装置メーカから提出されたパーツリストより同一品を選び、購入しました。交換用なので問題もなく使えました。特筆すべき点はないので評価は3としました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            銅加熱面密着用ヒーター
                            評価 5.0満足度：5.02020/02/05
                            サイズが指定でき，コード接続部が逃がしてあり，重ねてセットできるので選びました．

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q 発熱線はどのようなかたちで配置されますか
                            A
                            仕様（電圧、電力、ヒータ面積）によって異なります
