仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

ロケートピン

ロケートピン

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

二段タイプになっているため一つのピンで異径同軸ワークの位置決めができます。先端...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定154件の候補があります。

Loading...

外形図

先端形状 [ ! ]センター穴が残ります。
標準
（角度30°
テーパR		）
e＝P/2÷tan（A/2）＋R－{R÷sin（A/2）}
選択A形状
テーパ
P－2Etan（A/2）≧0.73
B形状
（角度選択
テーパR		）
e＝P/2÷tan（A/2）＋R－{R÷sin（A/2）}

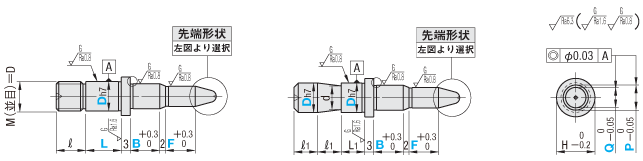

■ツバ付タイプ
Type[ M ]材質[ H ]硬度
ナット止め止めねじ
WLANAWLATASCM435焼入硬度
35～40HRC
TWLANATWLATASCM415浸炭焼入硬度
55HRC～（深度0.7～0.8）
ねじ部防浸処理
参考：sin15゜≒0.259sin30゜＝0.5sin45゜≒0.707
 tan15゜≒0.267tan30゜＝0.577tan45゜＝1
研磨逃げ溝
■R寸法
QR
3.0～6.01.5
6.1～8.02
8.1～12.03
12.1～15.04

ナット止め

止めねじ

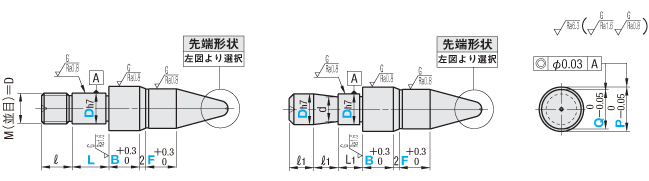

■ツバなしタイプ
Type[ M ]材質[ H ]硬度
ナット止め止めねじ
WLNNAWLNTASCM435焼入硬度
35～40HRC
TWLNNATWLNTASCM415浸炭焼入硬度
55HRC～（深度0.7～0.8）
ねじ部防浸処理
参考：sin15゜≒0.259sin30゜＝0.5sin45゜≒0.707
 tan15゜≒0.267tan30゜＝0.577tan45゜＝1

■R寸法
QR
7.0～9.93
10.0～16.04
16.1～20.07
20.1～25.09
25.1～28.011
28.1～31.013
31.1～34.015

ナット止め

止めねじ

規格表

■ツバ付タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.1mm単位		Q
指定0.1mm単位		F・BL
選択		A
選択		E（A形状）ℓL1ℓ1Hd適用
止めねじ		￥単価 1～4コ
Type先端形状Dh7指定1mm単位指定1mm単位WLANAWLATATWLANATWLATA
WLANA
WLATA
TWLANA
TWLATA		指定無
(角度30°
テーパR)

A
（テ－パ）

B
(角度選択テーパR)		60
-0.012		4.0～7.03.0～6.03～455 8 1030
60
90
120		1～1068894M59809801,3501,350
80
-0.015		4.0～9.03.0～8.05 8 10 12 15101151,1801,1801,6501,650
106.0～12.04.5～11.05 8 10 12 151210137M61,6501,6502,1102,110
10T185
120
-0.018		9.0～13.08.0～12.08 10 12 15 18151210159M82,1102,1102,5502,550
1611.0～16.010.0～15.010 12 15 18 201819132,5502,5502,8802,880
[ ! ]P－1≧Q　[ ! ]B＋2＋F≦50　[ ! ]P寸法が 4～7の時B≦P×3 　Q寸法が3～6の時F≦Q×3

■ツバなしタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式P
指定0.1mm単位		Q
指定0.1mm単位		F・BL
選択		A
選択		E（A形状）ℓL1ℓ1d適用
止めねじ		型式
Type先端形状Dh7指定1mm単位指定1mm単位WLNNAWLNTATWLNNATWLNTA
WLNNA
WLNTA
TWLNNA
TWLNTA

指定無
(角度30°
テーパR)



A
（テ－パ）



B
(角度選択テーパR)

60
-0.012		8.0～12.07.0～11.03～455 8 1030
60
90
120		1～106884M51,0901,0902,0502,050
80
-0.015		10.0～16.09.0～15.05 8 10 12 151051,4001,4002,0902,090
1012.0～20.010.0～19.05 8 10 12 1512107M61,6501,6502,1102,110
10T5 8 10 12 15155
120
-0.018		14.0～25.013.0～24.08 10 12 15 181512109M82,1102,1102,5502,550
1618.0～32.017.0～31.010 12 15 18 2018132,5502,5502,8802,880
200
-0.021		22.0～35.021.0～34.012 15 18 2022172,9202,9203,6803,680
[ ! ]P－1≧Q　[ ! ]B＋2＋F≦50
注文例
型式−P−Q−F−B−L−A−E

Type 先端形状 D
WLANA
WLNTA		  
B		 10
10		−
−		P7.8
P12.8		−
−		Q5.0
Q11.9		−
−		F10
F10		−
−		B5
B10		−L10 
−		 
A60		（標準）
（B 形状）

追加工

型式−P−Q−B−L−A−E−（SC・RC…etc.）
WLANA10−P7.8−Q5.0−B5−L10    −SC
Alterations廻り止め加工スパナ掛加工ねじ径変更ツバ上部R変更
ツバ付
[ ! ]H－P≧2
ツバなし
・ディコート®・TiCN品・その他
CodeKDSCMCRTC
Spec.一面加工を行います。
[ ! ]丸形状に適用。		スパナ掛を追加工しま
す。
H911131519
H178111317
[ ! ]ツバ付丸形状のみ適用。		ねじ径を変更します。

[ ! ]D/3＜M＜D
M min 3

指定方法MC8
[ ! ]ナット止めのみ適用。		R1を下記選択Rに変更します。
選択0.2 R2 R3
指定方法RTC0.2
[ ! ]RTC≦（H－P）/2
[ ! ]ツバ付のみ適用
￥/1Code200500200無料
