コンベヤ用駆動軸　－3段2段タイプ－

コンベヤ用駆動軸　－3段2段タイプ－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・コンベヤ用駆動軸の3段2段タイプです。【材質】・S45Cです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

＜フエスト×ミスミ＞パレット移載リフタ

型番

未確定14件の候補があります。

Loading...

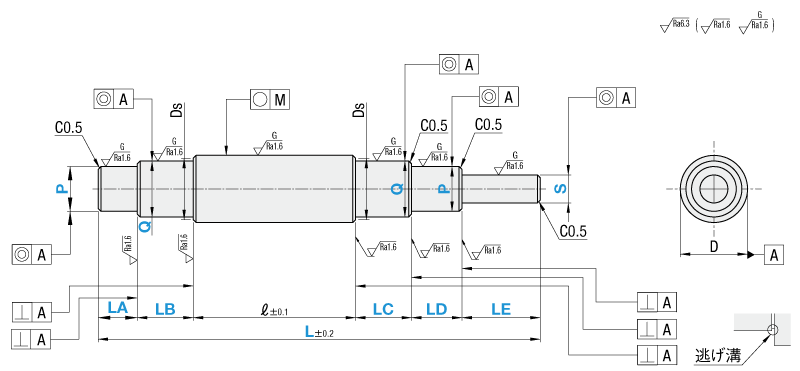

外形図・規格表

KZTE
KZTC

コンベヤ用駆動軸　－3段2段タイプ－:関連画像
[ ! ]ℓ=L-(LA+LB+LC+LD+LE)
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には、幅1.5mm以下 深さ0.3mm以下の逃げ溝がつきます。
[ ! ]両端部P・Sには研磨逃げ溝がつきません。段部R=0.2以下になります。
TypeD,P,Q,S公差同軸度直角度材質表面処理
KZTEg6ø0.050.05S45C四三酸化鉄皮膜
KZTCｈ7

規格表

型式-L-Q-LA-P-LB-LC-LD-S-LE
KZTE12-350-Q8-20-P5-20-20-20-S6-10
型式公差指定0.5㎜単位選択指定0.5㎜単位選択指定0.5㎜単位選択指定0.5㎜単位ＤＳ真円度
M
TypeDg6h7LQLAPLBLCLDSLE
KZTE

KZTC


12-0.006
-0.017		0
-0.018		50.0～400.084.0～40.05～74.0～40.04.0～40.04.0～40.05～74.0～40.0100.004
105.0～50.07～95.0～50.05.0～50.07～95.0～50.011.5
15100.0～400.0105.0～50.07～95.0～50.05.0～50.05.0～50.07～95.0～50.0130.005
125.0～75.07～115.0～75.05.0～75.07～115.0～75.014
20-0.007
-0.020		0
-0.021		1510～1410～1418
185.0～100.010～165.0～100.05.0～100.010～165.0～100.019
25100.0～500.01810～16210.006
2010.0～100.014～1910.0～60.010.0～100.010.0～100.014～1910.0～100.024
302027
2510.0～125.014～2410.0～125.010.0～125.014～2510.0～125.029

追加工

型式－L－Q－LA－P－LB－LC－LD－S－LE－（KA・ZA・TA・WA…etc.）
KZTE12－350－Q8－20－P5－20－20－20－S6－10－KA10－HA30－KB100－HB50－TA10－TB10－TC10
AlterationsCodeSpec.￥/1Code
左端右端

キー溝加工

駆動軸　２段１段タイプ:関連画像		KA
KB
KC		KD
KE
KF
KG		キー溝を追加工します。キー溝位置、キー溝長さ指定。
指定方法 KA10-HA30-KB100-HB50
KA,HA,KB,HB,KC,HC,KD,HD,KE,HE,KF,HF,KG,HG＝指定1mm単位
[ ! ]3≦HA,HB,HC,HD,HE,HF,HG≦100
[ ! ]キー溝詳細（こちら）
[ ! ]複数のキー溝を併用した場合、最大0.2°のズレが生じます。
[ ! ]キー溝位置は、段部より2mm以上離してください。		D10～D15
200
D20～D60
400

キー溝加工＋平面取り加工

駆動軸　２段１段タイプ:関連画像		ZA
ZB
ZC		ZD
ZE
ZF
ZG		キー溝を基準とし、任意の角度位置に平面取りを追加工します。
キー溝長さ、平面取り角度を指定。
指定方法 ZA40-HA20-AA90
ZA,HA,ZB,HB,ZC,HC,ZD,HD,ZE,HE,ZF,HF,ZG,HG＝指定1mm単位
AA,AB,AC,AD,AE,AF,AG＝指定30°単位   [ ! ]30°≦AA,AB.AC.AD.AE.AF,AG≦330°
[ ! ]3≦HA,HB,HC,HD,HE,HF,HG≦100
[ ! ]キー溝詳細（こちら）
[ ! ]キー溝位置は、段部より2mm以上離してください。 


・指定コ－ド

キー溝
任意指定		キー溝
幅指定		角度指定
30°単位
ZAHAAA
ZBHBAB
ZCHCAC
ZDHDAD
ZEHEAE
ZFHFAF
ZGHGAG
D・P・Q・S56～1718～4041～50
H0.5123

[ ! ]平面取りの長さは、キー溝長さと同じになります。
[ ! ]キー溝と平面取角度は最大で、0.2°のズレが生じます。

600

止め輪溝加工

駆動軸　２段１段タイプ:関連画像		TA
TB		TC
TD
TE		止輪溝を追加工します。止め輪溝位置を指定。
指定方法 TA10-TB10-TC10
TA,TB,TC,TD,TE＝指定1mm単位 [ ! ]4≦TA≦LA-3
[ ! ]ばね用鋼止め輪が付属されます。
[ ! ]止め輪溝詳細（こちら）
[ ! ]P,S≦8：E型止め輪。P,S≧9：C型止め輪。
[ NG ]S=27,31,33,34,35～39,41～44は製作不可。		D10～D15
300
D20～D60
450

角度指定2面取り加工

駆動軸　２段１段タイプ:関連画像		WA
WB
WC		WD
WE
WF
WG		基準面0°の他に任意の角度位置に平面取りを追加工します。
平面取り位置と平面取り長さ、角度を指定。0°指定の場合、平面取りは1ヶ所になります。
指定方法 WA15-GA10-AA0
WA,WB,WC,WD,WE,WF,WG,GA,GB,GC,GD,GE,GF,GG＝指定1mm単位
AA,AB,AC,AD,AE,AF,AG＝指定30°単位 0°≦AA,AB.AC.AD.AE.AF,AG≦330° 


・指定コ－ド

平面取り
位置指定		平面取り
幅指定		角度指定
30°単位
WAGAAA
WBGBAB
WCGCAC
WDGDAD
WEGEAE
WFGFAF
WGGGAG
D・P・Q・S56～1718～4041～50
H0.5123
500

型番リスト

表示件数:
  1. 1
型番
軸径 D(Φ)
公差
L(mm)
LA(mm)
LB(mm)
LC(mm)
LD(mm)
LE(mm)
P(mm)
Q(mm)
S(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
12
h7
50 ～ 400
4 ～ 50
4 ～ 40
4 ～ 50
4 ～ 50
4 ～ 50
5 ～ 9
8 ～ 10
5 ～ 9
10

1個

-( - )

8日目

15
h7
100 ～ 400
5 ～ 75
5 ～ 50
5 ～ 50
5 ～ 75
5 ～ 75
-
10 ～ 12
7 ～ 14
10

1個

-( - )

8日目

15
h7
100 ～ 400
5 ～ 75
5 ～ 50
51 ～ 75
5 ～ 75
5 ～ 75
-
10 ～ 12
7 ～ 14
10

1個

-( - )

8日目

15
h7
100 ～ 400
5 ～ 75
5 ～ 50
5 ～ 50
5 ～ 75
5 ～ 75
7 ～ 9
10 ～ 12
7 ～ 14
10

1個

-( - )

8日目

15
h7
100 ～ 400
5 ～ 75
5 ～ 50
51 ～ 75
5 ～ 75
5 ～ 75
7 ～ 9
10 ～ 12
7 ～ 14
10

1個

-( - )

8日目

20
h7
100 ～ 400
5 ～ 100
5 ～ 50
5 ～ 100
5 ～ 100
5 ～ 100
10 ～ 16
15 ～ 18
10 ～ 16
10

1個

-( - )

8日目

25
h7
100 ～ 500
5 ～ 100
10 ～ 60
5 ～ 100
10 ～ 100
5 ～ 100
10 ～ 19
18 ～ 20
10 ～ 19
10

1個

-( - )

8日目

30
h7
100 ～ 500
10 ～ 125
10 ～ 60
10 ～ 125
10 ～ 125
10 ～ 125
14 ～ 24
20 ～ 25
14 ～ 25
10

1個

-( - )

8日目

12
g6
50 ～ 400
4 ～ 50
4 ～ 40
4 ～ 50
4 ～ 50
4 ～ 50
5 ～ 9
8 ～ 10
5 ～ 9
10

1個

-( - )

8日目

15
g6
100 ～ 400
5 ～ 75
5 ～ 50
5 ～ 75
5 ～ 75
5 ～ 50
7 ～ 11
10 ～ 12
7 ～ 11
10

1個

-( - )

8日目

15
g6
100 ～ 400
5 ～ 75
5 ～ 50
5 ～ 75
5 ～ 75
51 ～ 75
7 ～ 11
10 ～ 12
7 ～ 11
10

1個

-( - )

8日目

20
g6
100 ～ 400
5 ～ 100
5 ～ 50
5 ～ 100
5 ～ 100
5 ～ 100
10 ～ 16
15 ～ 18
10 ～ 16
10

1個

-( - )

8日目

25
g6
100 ～ 500
5 ～ 100
5 ～ 60
5 ～ 100
5 ～ 100
5 ～ 100
10 ～ 19
18 ～ 20
10 ～ 19
10

1個

-( - )

8日目

30
g6
100 ～ 500
10 ～ 125
10 ～ 60
10 ～ 125
10 ～ 125
10 ～ 125
14 ～ 24
20 ～ 25
14 ～ 25
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・コンベヤ用駆動軸の3段2段タイプです。【材質】・S45Cです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
TYPE￥基準単価
1～5本
D最短Ｌ
～100.0		Ｌ100.5
～200.0		Ｌ200.5
～300.0		Ｌ300.5
～400.0		Ｌ400.5
～500.0
128401,0101,1701,280－
15－1,3201,6201,850－
20－1,9802,4402,870－
25－2,6703,4004,1404,870
30－3,4204,4505,4806,450
こちら

数 量

1〜4

5〜9

10〜19

値引率

基準単価

5%

10%

[ ! ]表示数量超えはお見積り

納期

 3 日目発送

出荷日については、こちらをご覧ください。
