コンベヤ用ジョイントプレート

コンベヤ用ジョイントプレート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・コンベヤ用ジョイントプレートです。【材質】・A5052、SS400が...

詳細情報を確認する

(i)ご注意

  • 16年12月28日のCVSシリーズ規格廃止に伴い、以下コンベヤタイプのメンテナンス部品の販売を2018年3月31日で販売終了させていただきます。
    対象タイプ：CVSA,CVSB,CVSC,CVSD,CVSN,CVSP,CVSR,CVSW,CVSTA,CVSTB,CVSTN,CVSTP
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

NGシュート機構

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

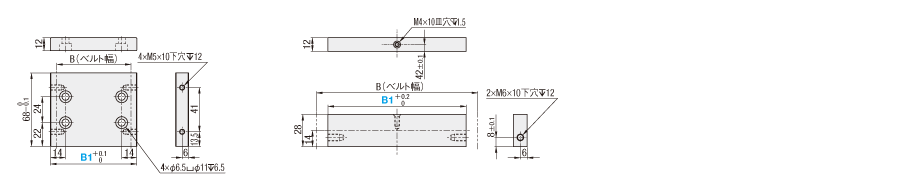

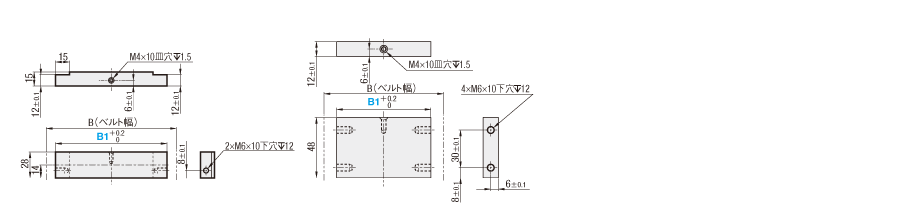

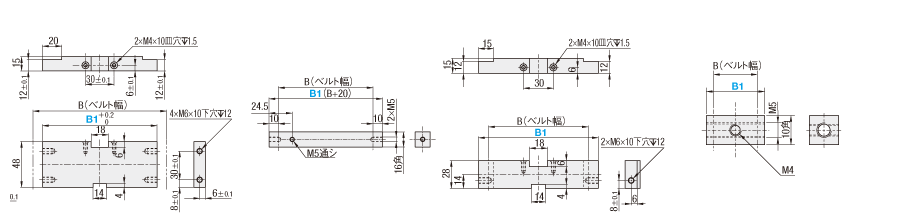

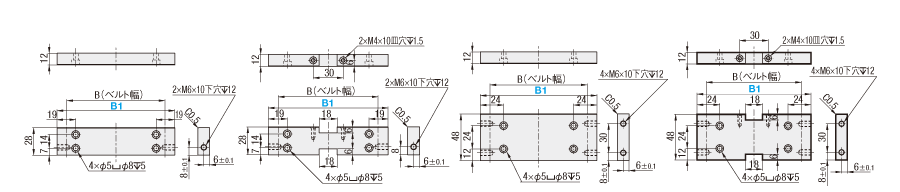

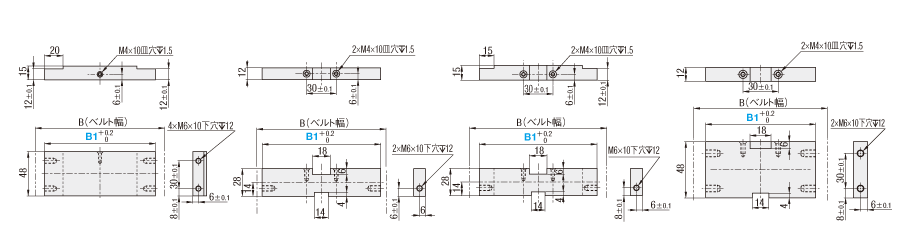

外形図・規格表

CVJP-C

CVJP-D

CVJP-E

CVJP-F

CVJP-G

CVJP-H

CVJP-I

CVJP-J

CVJP-K

CVJP-N

CVJP-P

CVJP-R

CVJP-S

CVJP-T

CVJP-W

CVJP-Y

型式[ M ]材質[ S ]表面処理

CVJP-C～Y

A5052白アルマイト
CVJP-NSS400ニッケルメッキ
CVJP-RSS400三価クロメート

規格表

型式−形状選択−B1
CVJP−C−100

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状選択B1
(指定1mm単位)		対応
コンベヤ		B
(ベルト幅)		￥基準単価
B1：最短～100B1：101～200B1：201～最長
CVJPD15～255CVSFAB1＋453,1504,2005,250
E45～285CVSFAB1＋153,7804,6205,460
F5～245CVSFBB1＋553,8905,0406,200
G45～285CVSFBB1＋154,7305,9907,040
CVSSAB1－16
H25～255CVSFCB1＋453,6804,3105,250
I55～285CVSFCB1＋153,6804,3105,250
J25～245CVSFDB1＋556,6208,3009,980
K65～285CVSFDB1＋157,1408,93010,500
P70～320CVSJAB1－205,4206,1006,990

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状選択B1
(選択)		対応
コンベヤ		B
(ベルト幅)		￥基準単価
B1：80B1：120B1：170
CVJPＣ80 120 170CVSMAB1－202,3102,3102,630

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状選択B1
(選択)		対応
コンベヤ		B
(ベルト幅)		￥基準単価　B1
B1：70B1：120 170B1：220 270
CVJPN70 120 170 220 270SVKN・SVKRB1－201,8902,3902,970

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状選択B1
(指定1mm単位)		対応コンベヤB(ベルト幅)￥基準単価
B1：最短～100B1：101～200B1：201～最長
CVJPS46～320CVGA・CVGNB1－16 [ ! ]1
B1－20 [ ! ]2		5,2006,1407,400
T66～320CVGB・CVGP8,4809,66010,850
W56～320CVGC・CVGR7,2508,1909,140
Y66～320CVGD・CVGW6,4707,7309,300
[ ! ]1 CVGA・CVGB・CVGC・CVGD対象
[ ! ]2 CVGN・CVGP・CVGR・CVGW対象
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式形状選択B1
(選択)		対応コンベヤB(ベルト幅)￥基準単価
B1：20B2：30
CVJPR20　30CVSTRB1－101,6801,870
