コンベヤ用ベルト受けカバーC
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

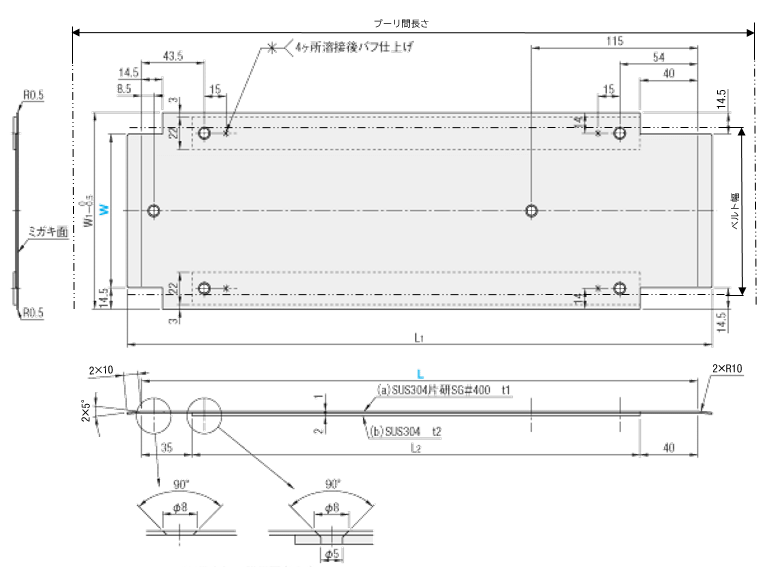

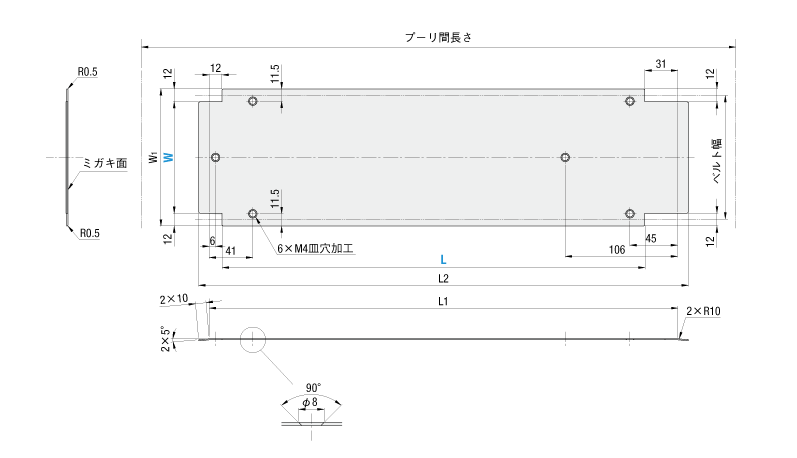

外形図・規格表
M4皿穴加工詳細図M4皿穴加工詳細図（1.5：1）M4皿穴加工詳細図（1.5：1）CVBCC2
CVBCC3
| [ M ]材質 | SUS304 t=1.0 |
| [ S ]表面処理 | - |
■規格表
| 型式 | W | L | ||
| CVBCC1 | － | 39 | － | 189 |
| TYPE | No. | W 指定1mm単位 | L 指定0.5mm単位 | W1 | L1 | L2 | L3 | 対応コンベヤ | ||
| TYPE | ベルト幅 | プーリ間長さ | ||||||||
| CVBCC | 1 | 30～300 | 160～2000 | W+24 | L+43 | L+62.9 | - | CVSFA | W+21 | L＋91 |
| 2 | W+29 | L+19.9 | L-75 | - | CVSFB | W+26 | L＋60 | |||
| 3 | W+29 | L+10.5 | L+30.4 | L-67.5 | CVSSA | W-5 | L＋77.5 | |||
型番リスト
- 表示件数:
| 型番 |
対応コンベヤ(No.) |
W(mm) |
L(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
CVSFA
|
30 ～ 300
|
160 ～ 2000
| 10 | 1個 | -( -
) | 11日目 | |
CVSFB
|
30 ～ 300
|
160 ～ 2000
| 10 | 1個 | -( -
) | 11日目 | |
CVSSA
|
30 ～ 300
|
160 ～ 2000
| 10 | 1個 | -( -
) | 11日目 |
Loading...
詳細情報
基本情報
【特長】・コンベヤ用のベルト受けカバーです。・対応コンベヤ(No.)は、CVSFA、CVSFB、CVSSAです。【材質】・SUS304です。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
■価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| TYPE | No. | \本体価格 | |||
| L160～500 | L501～1000 | L1001～1500 | L1501～2000 | ||
| CVBCC | 1 | 8,660 | 13,130 | 15,490 | 18,900 |
| 2 | 9,450 | 14,440 | 17,850 | 21,530 | |
| 3 | 10,240 | 15,750 | 19,690 | 24,940 | |
■数量スライド
| 数量区分 | 標準対応 | 個別対応 |
| 小口 | 大口 | |
| 数 量 | 1〜3 | 4～ |
| 値引率 | 基準単価 | お見積り |
| 出荷日 | 通常 |
納期
| 8 | 日目発送 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
