モータ内蔵コンベヤ用プーリホルダ

モータ内蔵コンベヤ用プーリホルダ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
2,420円 ～ 9,450円
税込価格
2,662円 ～ 10,395円

【特長】・モータ内蔵コンベヤ用プーリホルダです。・対応コンベヤ(No.)は、C...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

＜フエスト×ミスミ＞パレット移載リフタ

型番

未確定6件の候補があります。

Loading...

外形図・規格表

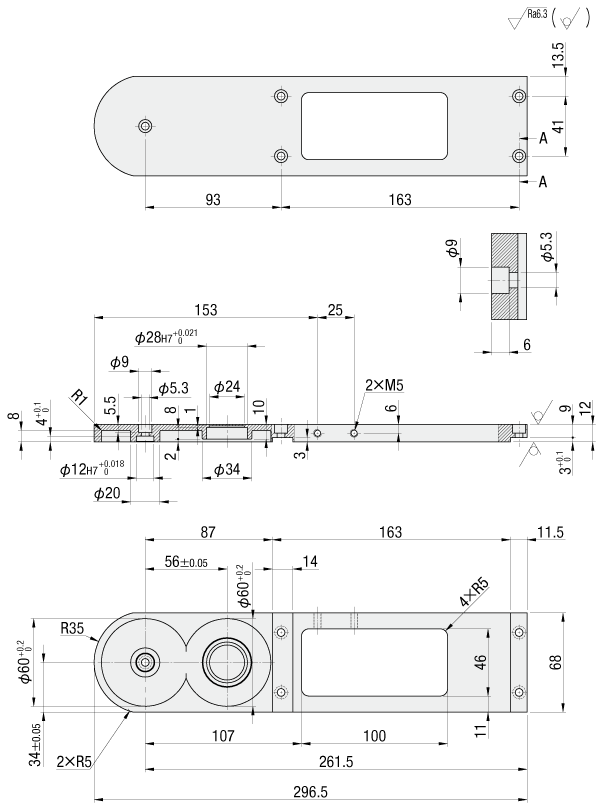

PLHDM－B－R

断面 D－D（2：1）（4箇所）

モータ内蔵コンベヤ用プーリホルダ:関連画像

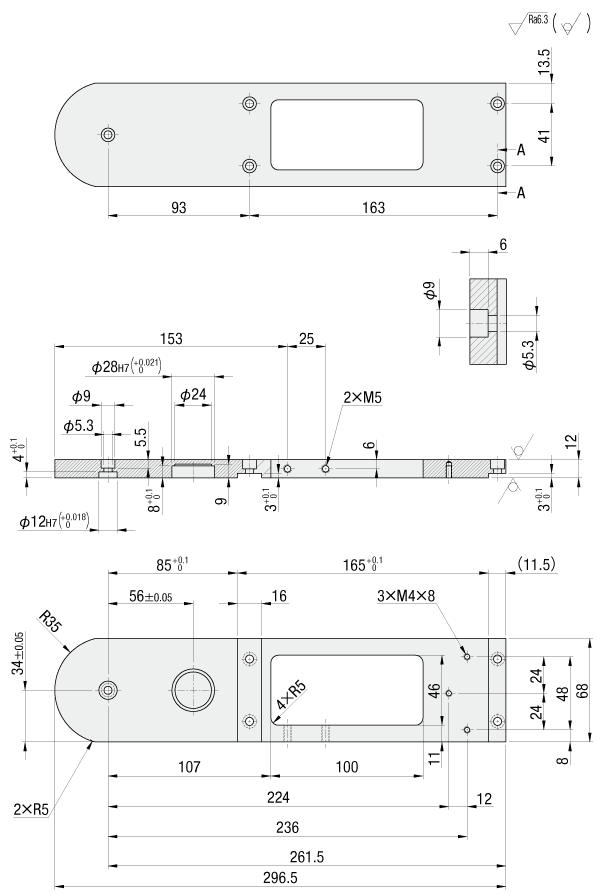

PLHDM－B－L

断面 D－D（2：1）（4箇所）

モータ内蔵コンベヤ用プーリホルダ:関連画像

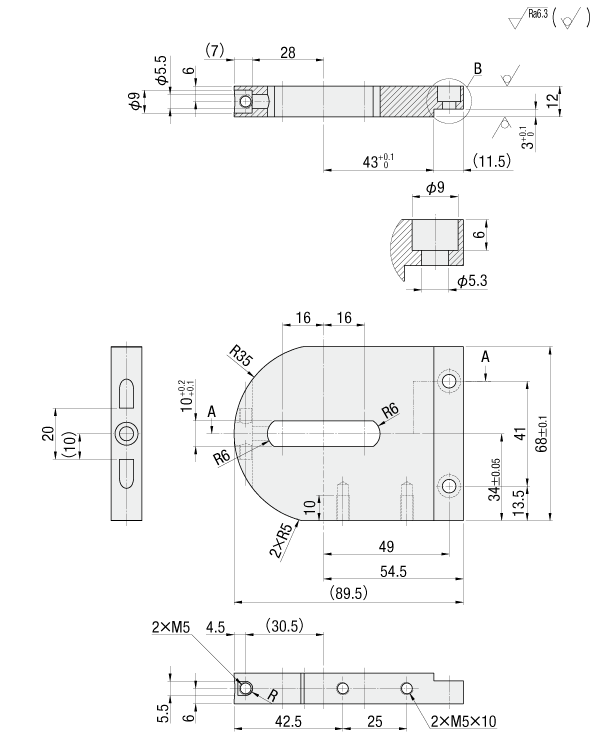

PLHDM－T－R

断面 A-A

詳細　B（2：1）（2箇所）

モータ内蔵コンベヤ用プーリホルダ:関連画像

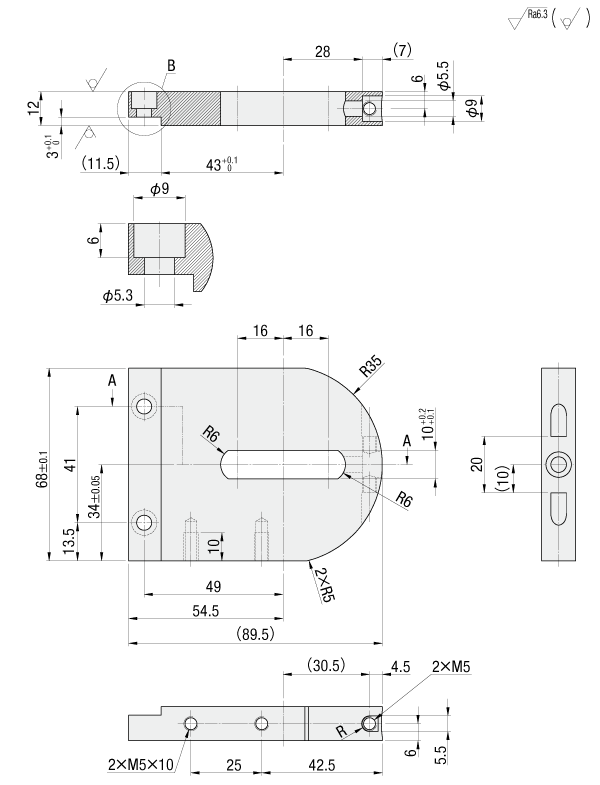

PLHDM－T－L

断面 A-A

詳細　B（2：1）（2箇所）

モータ内蔵コンベヤ用プーリホルダ:関連画像

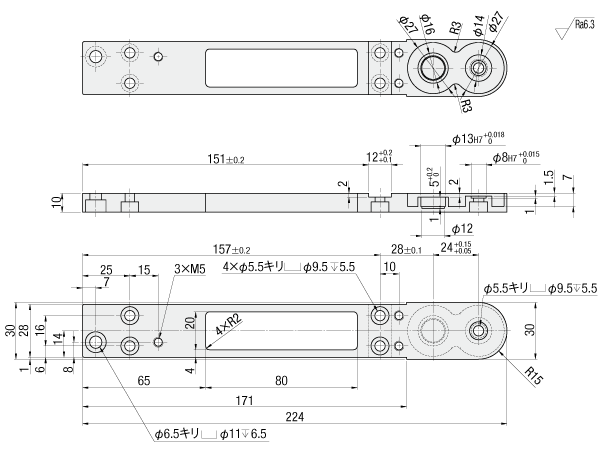

PLHDM－A－R

モータ内蔵コンベヤ用プーリホルダ:関連画像
[ ! ]指示無き角部はC0.2面取り、隅部はR0.2以下

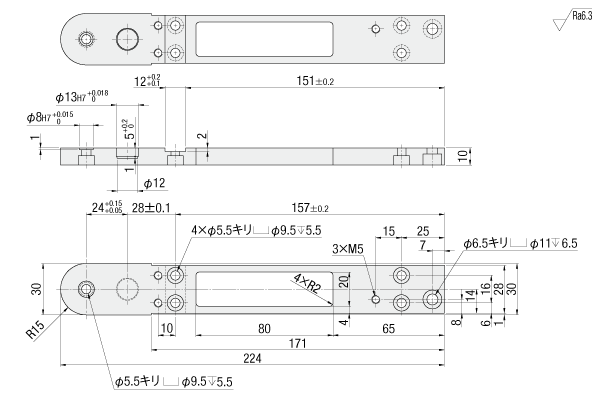

PLHDM－A－L

モータ内蔵コンベヤ用プーリホルダ:関連画像
[ ! ]指示無き角部はC0.2面取り、隅部はR0.2以下



材質表面処理
アルミ材塗装

規格表

型式-No.-左右
PLHDM-B-L
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
TypeNo.右/左対応コンベヤテンションボルトベアリング
ベアリング品番dDBDs min.Ds max.dh max.R max.￥基準単価
PLHDMB(右)RCVSMA-B6001ZZ1228814.016.026.00.309,450
(左)L
T(右)RACB5-45--------4,730
(左)L
A(右)RCVSMB-B686ZZ61357.0-11.80.152,420
(左)L

追加工

型式－No.－右左－（BR・TR）
PLHDM－B－R－BR
Alterationベアリングセットテンションボルトセット
CodeBRTB
Spec.プーリホルダにベアリングをつけます。
PLHDM-Bのみ。		テンションボルトをセットします。
PLHDM-Tのみ。
￥/1Code300260

型番リスト

表示件数:
  1. 1
型番
対応コンベヤ(No.)
左・右
搬入側・搬出側
ベアリング品番
テンションボルト
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
CVSMB
左
-
B686ZZ
-
10

1個

2,420円( 2,662円 )

5日目

CVSMB
右
-
B686ZZ
-
10

1個

2,420円( 2,662円 )

5日目

CVSMA
左
搬出側
B6001ZZ
-
10

1個

9,450円( 10,395円 )

5日目

CVSMA
右
搬出側
B6001ZZ
-
10

1個

9,450円( 10,395円 )

5日目

CVSMA
左
搬入側
-
ACB5-45
10

1個

4,730円( 5,203円 )

5日目

CVSMA
右
搬入側
-
ACB5-45
10

1個

4,730円( 5,203円 )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・モータ内蔵コンベヤ用プーリホルダです。・対応コンベヤ(No.)は、CVSMA、CVSMBです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格
数量区分標準対応個別対応
小口大口
数　量1～34～
値引率基準単価お見積り
出荷日通常

納期

 5 日目出荷


出荷日については、こちらをご覧ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
