コンベヤ用マイタギヤー
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
-
- 種類：
- コンベヤ用歯車
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

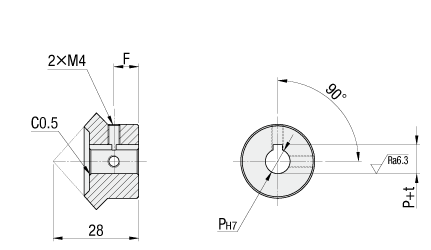

MITGA

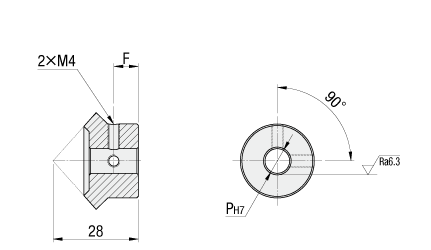

モジュール:1 歯数:30MITGB
モジュール:1 歯数:30
| 材質 | S45C |
| 表面処理 | 四三酸化鉄皮膜 |
規格表
| 型式 | － | タップ位置 |
| MITGB12N | － | 6.5 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 軸穴形状 | Type | 軸穴径PH7 | タップ位置F 指定0.5mm | M (並目) | モジュール | 歯数 | 対応コンベヤ | ￥本体価格 |
| キー溝穴＋タップ | MITGA | 8N、10N、A10K、11N、12N | 6～8 | 4 | 1.0 | 30 | CVSMA | 4,800 |
| 丸穴＋タップ | MITGB | 3,990 |

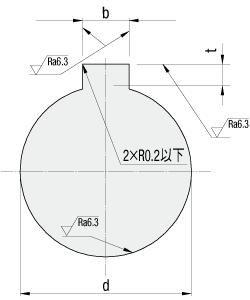

■キー溝寸法
N：新JIS(B1301)キー溝寸法表
| 呼び | dH7 | bJS9 | t公差 | |||
| 8N | 8 | ＋0.015 | 3 | ±0.0125 | 1.4 | ＋0.1 |
| 10N | 10 | |||||
| 10K | 10 | 4 | ±0.0150 | 1.8 | ||
| 11N | 11 | ＋0.018 | ||||
| 12N | 12 | |||||
| 13N | 13 | 5 | 2.3 | |||
| 14N | 14 | |||||
| 15N | 15 | |||||
| 16N | 16 | |||||
| 17N | 17 | |||||
| 18N | 18 | 6 | 2.8 | |||
| 19N | 19 | ＋0.021 | ||||
| 20N | 20 | |||||
| 21N | 21 | |||||
| 22N | 22 | |||||
型番リスト
- 表示件数:
| 型番 |
軸穴形状 |
軸穴径PH7 |
タップ位置 F(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
キー溝穴＋タップ
|
8N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
キー溝穴＋タップ
|
10N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
キー溝穴＋タップ
|
11N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
キー溝穴＋タップ
|
12N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
キー溝穴＋タップ
|
10K
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
丸穴＋タップ
|
8N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
丸穴＋タップ
|
10N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
丸穴＋タップ
|
11N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
丸穴＋タップ
|
12N
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 | |
丸穴＋タップ
|
10K
|
6 ～ 8
| 10 | 1個 | -( -
) | 8日目 |
Loading...
詳細情報
基本情報
【特長】・コンベヤ用マイタギヤーです。【材質】・S45Cです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
