平ベルトコンベヤ 高出力タイプ ヘッド駆動３溝フレーム φ６０／３０
- 通常価格(税別)
- -
- 税込価格
- -
出力90Wまで対応した、中距離搬送に適したコンベヤです。【技術コンテンツ】 ミ...
-
- ベルト種類：
- 平ベルト
-
- 駆動位置：
- ヘッド駆動
-
- 蛇行防止：
- 蛇行防止クラウンプーリ
-
- テールローラ径D（テール乗移り部R）(mm)：
- 30
-
- ドライブローラ径(mm)：
- 60
(i)ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。 ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表
外形図
CVSE
60W／90Wモータ仕様
[ ! ]JIS規格の六角ナット使用可能です。
※1 L≧2005の場合、本図の位置にベルト受けローラが1個付きます。
※2 L≧4005の場合、本図の位置にベルト受けローラが2個付きます。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちらをご参照ください。
60W／90Wモータ仕様
A*は下記参照
フレーム断面・拡大（左右対称）
X部(M5用)
※1 L≧2005の場合、本図の位置にベルト受けローラが1個付きます。
※2 L≧4005の場合、本図の位置にベルト受けローラが2個付きます。
[ ! ]図中の寸法はベルト仕様H（厚み0.9mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちらをご参照ください。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちらをご参照ください。
[ ! ]ベルト長さ計算式：(2L+161) / 1.002 / 1000 Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
コンベヤ 溝部適用ナット
| 挿入位置 | 全機長に標準ザグリ穴がある為、ナットの挿入も付属もありません JIS規格の六角ナット使用可能です（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR5 | M5 （並目） | 0.8 | コンベヤ用後入れナット （10個入り） | PACK-CHNT5-4 | M4 （並目） | 0.7 |
| PACK-CHNT5-3 | M3 （並目） | 0.5 | ||||||

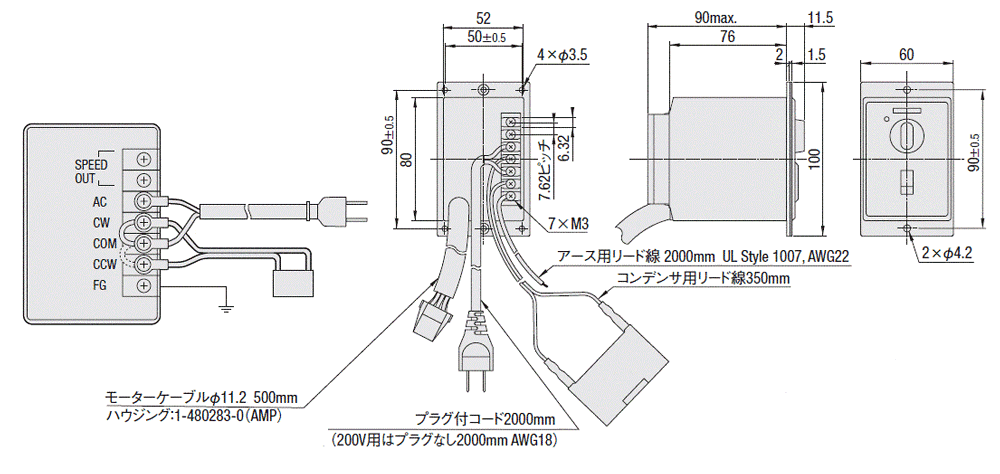

オリエンタルモータスピードコントローラ外形図60W/90W共通 コントロールユニット裏面 単相100V用プラグ（付属品）
（単相200V用はリード線） 白 黒 コンデンサ 接地（アース用リード線：緑） *図の接続でモータ軸は時計方向に回転します。
点線の位置に差し替えると反時計方向に回転します。 延長の中間ケーブルは、別でご購入ください。

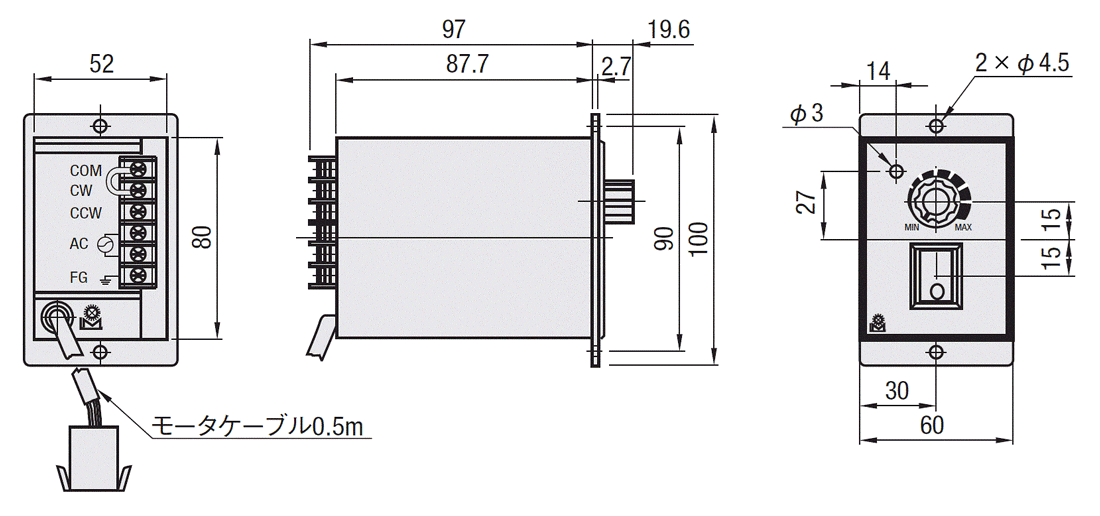

台湾モータスピードコントローラ外形図
[ ! ]モータケーブルは延長できません。[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-17152952］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
[ ! ]モータケーブルは延長できません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-17152952］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
＊A寸法詳細（モータ全長）
※モータ出力が90Wになる場合は0.5kg加算ください。
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 60W | インダクションモータ | オリエンタルモーター | 5〜180 | 185.0 |
| 台湾製 | 5〜75 | 182.6 | ||
| 90〜180 | 191.6 | |||
| スピード コントロール モータ | オリエンタルモーター | 5〜180 | 215.0 | |
| 台湾製 | 5〜75 | 194.6 | ||
| 90〜180 | 203.6 | |||
| 90W | インダクションモータ | オリエンタルモーター | 5〜180 | 200.0 |
| 台湾製 | 5〜75 | 197.6 | ||
| 90〜180 | 206.6 | |||
| スピード コントロール モータ | オリエンタルモーター | 5〜180 | 230.0 | |
| 台湾製 | 5〜75 | 209.6 | ||
| 90〜180 | 218.6 | |||
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | − | FYA | |||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | |||||||||||||
| CVSE | − | 300 | − | 2000 | − | 90 | − | T100 | − | IM | − | 25 | − | H | − | C | − | FYA1000 | |
| CVSE | − | 300 | − | 2000 | − | 90 | − | NV | − | NM | − | NH | − | H | − | R | （モータ・ギヤヘッドなし） | ||
| 型式 | B 選択 | L 指定5mm単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が異なります。 | FYA (追加ザグリ穴) 指定5mm単位 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | ||||||||||
| CVSE | 100 200 300 400 500 | 440〜6000 | 60 90 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | 5 18 60 150 | 7.5 25 75 180 | 9 30 90 | 12.5 36 100 | 15 50 120 | H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし) ※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。 | B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20％程度低くなる可能性があります。 | 205＜FYA＜L−225 ※ご指定ない場合、追加ザグリなしとなります。 |
| S200(三相) | IM(インダクションモータ) INVM(インダクションモータ＋三菱製インバータ) | ||||||||||||
| NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||||
[ ! ]1個10kg以上のワークはベルト受け板を変形させる恐れがあります。
[ ! ]機長（L寸法）が2000mm以下の場合、本機は完成品の状態でのお届けとなります。2000mmを超える場合、フレームを分割してのお届けとなりますので、同梱の組立手順書に従ってお客様にて組立となります。組立手順書はコンベヤ選定サイトからもダウンロードできます。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工[SCB]をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式 ［P1-JTEA-17152952］をWOSにご入力頂きご購入ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト１(＋￥15,000) | オプションベルト２(＋￥27,500) | ベルトなし(−￥20,000) |
| 一般用 | H(緑) W(白) HG(緑) | − | HY(黄緑) HBN(スカイブルー) | Ｊ (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | LG(緑) LW(白) | − | − | |
| グリップ仕様 | − | GG(緑) GW(白) | GSN(緑) | |
| 耐油仕様 | O(紺) OH(緑) OG(緑) | OW(白) | ON(白) | |
| 非粘着仕様 | N(白) NS(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | NWN(白) NＳN(スカイブルー) NGN(ライムグリーン) HBG(緑) HBW(白) BW(白) | |
| 食品搬送用 | F(白) | KW(白) KSB(スカイブルー) PHB(スカイブルー) | PHN(スカイブルー) PWN(白) KWN(白) | |
| 電子部品搬送用 | D(黒) DS(黒) | − | DG(黒) |
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+161) / 1.002 / 1000 Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
[ ! ]平ベルト交換方法／蛇行調整方法については>>こちらをご参照ください。
スピードコントロールモータ型番
モータ | オリエンタルモーター | 台湾製モータ | ||||
モータ型番 | ギヤヘッド型番 ※□には減速比 が入ります | ギヤヘッド型番 ※□には減速比 が入ります | ||||
モータ型番 | ||||||
出力 | 仕様 | 電圧 | ||||
60W | スピードコント ロールモータ | 単相100V | ||||
単相200V | ||||||
90W | スピードコント ロールモータ | 単相100V | ||||
単相200V | ||||||
備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、コンデンサ＊、 スピードコントロール用取り付けねじ、取扱説明書 ＊60Ｗ、90Ｗのみ。 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | ||||

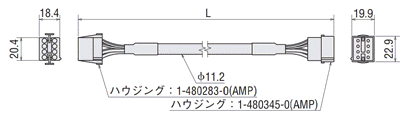

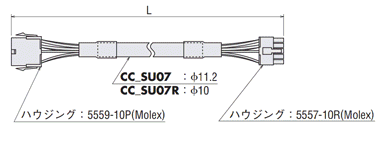

オリエンタルモーター製スピードコントロールモータ用 延長用接続ケーブル（別売）
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
60W 90W | 1m | モーター側 コントロールユニット側  | モーター側 スピードコントローラ側  | ||
2m | |||||
3m | |||||
4m | |||||
・継ぎ足しできるケーブルの最大延長距離は4mです。 | ・継ぎ足しできるケーブルの最大延長距離は10mです。 | ||||
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |||||||||||||||||||||||||||||
| MK | モータ位置勝手違い | モータ位置が変更できます。 ヘッド駆動タイプのみ指定できます。 〈指定方法〉：MK | [ ! ]一部機種はMKを追加することにより、関連する部品も変更されます。 | CVSE-300-2000-90- T100-IM-25-H-C-FYA1000-MK | 6,000 | ||||||||||||||||||||||||||||
| SCB | スピードコントローラ用ブラケット付属 （ブラシレスモータのコントローラにも適用可）  <スピードコントローラブラケット規格図> ②高出力コンベヤ/ | スピードコントローラ用の取付ブラケットを付属します。 〈指定方法〉： SCB パナソニック・オリエンタル・台湾製モータのコントローラに対応します。 | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ(M4x8)2本付属 [ ! ]コンベヤによっては、スペース上取り付かない場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。 [ NG ]海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラに適用不可。 | CVSE-300-2000-90- T100-IM-25-H-C-FYA1000-SCB | 800 | ||||||||||||||||||||||||||||

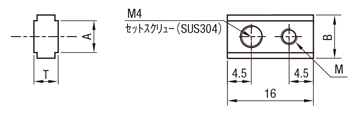

| ANT□ | 後入れナット付属 | ミスミコンベヤフレーム溝用の後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉： ANT5-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVSE-300-2000-90- T100-IM-25-H-C-FYA1000-ANT5-Q8-4 |
| ||||||||||||||||||||||||||||
| TBM | 端子箱付モータ ■オリエンタル仕様  | インダクションモータを端子箱付きのタイプに変更します。 〈指定方法〉：TBM | [ ! ]オリエンタル仕様のみ選定可能。 ※5日目商品は納期が＋3日となります。 | CVSE-300-2000-90- T100-IM-25-H-C-FYA1000-TBM | 5,000 | ||||||||||||||||||||||||||||
| 追加工 コード | コンベヤ用スタンド追加 | 適用条件 | 指定例 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。 [ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。 [ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可 | CVSE-100-2000-90- T100-IM-25-H-C-FYA1000-NA1-H800-PN | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVSE-300-2000-90- T100-IM-25-H-C-FYA1000-WA2-H800-P500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
〈基準単価〉 + 〈追加スタンド価格〉 = 〈スタンド合計金額〉 例）NA1-H800-PN → 6,860円 + 0円 = 6,860円 例）NA3-H1000-P900 → 7,470円 + 10,260x(3-1)円 = 27,990円 コンベヤ用スタンドI型（NA□）

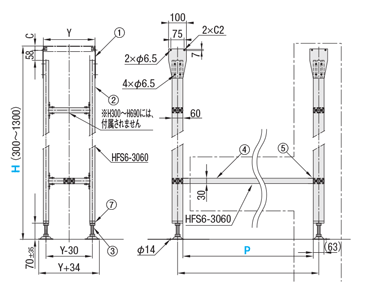

コンベヤ用スタンドH型（WA□）
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
メンテナンス部品検索（構成部品一覧）
- メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。 - 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜5コ | |||||||||||||||||||||
| L440〜600 | L605〜800 | L805〜1000 | L1005〜1200 | L1205〜1400 | L1405〜1600 | L1605〜1800 | L1805〜2000 | L2005〜2200 | L2205〜2400 | L2405〜2600 | L2605〜2800 | L2805〜3000 | L3005〜3250 | L3255〜3500 | L3505〜3750 | L3755〜4000 | L4005〜4250 | L4255〜4500 | L4505〜5000 | L5005〜5500 | L5505〜6000 | ||
| CVSE | 100 | 142,170 | 143,850 | 145,640 | 152,250 | 153,930 | 155,930 | 157,920 | 160,230 | 206,010 | 208,110 | 209,160 | 210,210 | 211,160 | 230,270 | 232,050 | 233,420 | 237,720 | 259,040 | 261,350 | 264,290 | 280,560 | 283,500 |
| 200 | － | 155,190 | 158,030 | 165,690 | 167,580 | 169,370 | 171,150 | 178,080 | 221,760 | 223,970 | 225,330 | 227,540 | 228,900 | 249,690 | 251,370 | 254,000 | 258,720 | 282,030 | 285,290 | 288,860 | 306,600 | 310,800 | |
| 300 | － | － | － | 178,400 | 180,810 | 183,120 | 185,430 | 193,100 | 238,250 | 241,190 | 242,870 | 245,910 | 247,590 | 270,060 | 272,160 | 275,630 | 280,880 | 306,080 | 309,540 | 315,000 | 334,110 | 339,680 | |
| 400 | － | － | － | － | 201,920 | 204,860 | 207,900 | 210,840 | 257,990 | 261,980 | 263,970 | 267,860 | 269,960 | 294,210 | 296,840 | 301,250 | 306,920 | 332,960 | 337,470 | 344,400 | 365,400 | 372,440 | |
| 500 | － | － | － | － | － | － | 221,550 | 225,120 | 274,370 | 278,990 | 281,400 | 286,020 | 288,440 | 314,370 | 317,420 | 322,670 | 328,760 | 355,530 | 360,890 | 369,080 | 391,650 | 399,950 | |
| モータ 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) |
| 60W 90W | IM | 本体価格＋￥13,000 | 本体価格のみ | 本体価格－￥8,000 | |
| SCM | 本体価格＋￥23,000 | 本体価格＋￥10,000 | |||
| INVM | 本体価格＋￥22,400 | 本体価格＋￥ 9,400 |
| ベルト 仕様価格 | 標準ベルト | オプションベルト１ | オプションベルト２ | ベルトなし |
| 本体価格のみ | 本体価格＋￥15,000 | 本体価格＋￥27,500 | 本体価格−￥20,000 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜2 | 3〜5 | 6〜 |
| 値引率 | 基準単価 | 基準単価 | お見積り |
| 出荷日 | 通常 | ＋4日 | |
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
概要・仕様
■搬送能力
＊参考値
[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。
[ ! ]このグラフは水平条件での搬送能力です。
■ギヤヘッド減速比
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。
[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。
＊参考値
| ギヤヘッド減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 56.4 | 67.7 |
| 7.5 | 37.6 | 45.1 |
| 9 | 31.3 | 37.6 |
| 12.5 | 22.6 | 27.1 |
| 15 | 18.8 | 22.6 |
| 18 | 15.7 | 18.8 |
| 25 | 11.3 | 13.5 |
| 30 | 9.4 | 11.3 |
| 36 | 7.8 | 9.4 |
| 50 | 5.6 | 6.8 |
| 60 | 4.7 | 5.6 |
| 75 | 3.8 | 4.5 |
| 90 | 3.1 | 3.8 |
| 100 | 2.8 | 3.4 |
| 120 | 2.4 | 2.8 |
| 150 | 1.9 | 2.3 |
| 180 | 1.6 | 1.9 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。
コンベヤ構成部品
関連商品
| 商品名 | 高出力タイプ ヘッド駆動3溝フレーム φ60／30 | 高出力タイプ 蛇行抑制桟付中間駆動3溝フレーム φ60／30 | 高出力タイプ 中間駆動3溝フレーム φ60／30 | 高出力タイプ 蛇行抑制桟付ヘッド駆動3溝フレーム φ60／30 |
|---|---|---|---|---|
| 写真 |
|
|
|
|
| 駆動種類 | ヘッド駆動 | 中間駆動 | 中間駆動 | ヘッド駆動 |
| 最大搬送重量（kg） | 50 | 50 | 50 | 50 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
注意事項
- 逆搬送は、推奨しておりません。
型番リスト
- 表示件数:
| 型番 |
ベルト幅/ピッチ B(mm) |
プーリ間長さ L(mm) |
モータ仕様 |
モータ出力(W) |
モータ電圧 T （単相） ※日本向け(V) |
モータ電圧 S （三相） ※日本向け(V) |
モータ電圧 TA （単相）※インターナショナル(V) |
モータ電圧 SA （三相）※インターナショナル(V) |
モータ電圧（モータなし） |
モータメーカー選択 |
ギヤヘッド減速比 |
ベルト仕様 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 8日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 14日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
200
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 8日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
200
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 14日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
200
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
200
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
200
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
200
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 8日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 14日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 8日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 14日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 8日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\20000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 6.一般用・ｽｶｲﾌﾞﾙｰ [HBN] +\27500 / 7.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 8.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 9.傾斜搬送用・緑 [LG] / 10.傾斜搬送用・白 [LW] / 11.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\15000 / 12.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\15000 / 13.ｸﾞﾘｯﾌﾟ仕様・緑 [GSN] +\27500 / 14.耐油仕様・紺 [O] / 15.耐油仕様・緑 [OH] / 16.耐油仕様・緑 [OG] / 17.耐油仕様・白 [OW] +\15000 / 18.耐油仕様・白 [ON] +5500 / 19.非粘着仕様・白 [N] / 20.非粘着仕様・白 [NS] / 21.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\15000 / 22.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\15000 / 23.非粘着仕様・緑 [HH] +\15000 / 24.非粘着仕様・白 [HW] +\15000 / 25.非粘着仕様・白 [NWN] +\27500 / 26.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NSN] +\27500 / 27.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NGN] +\27500 / 28.非粘着仕様・緑 [HBG] +\27500 / 29.非粘着仕様・白 [HBW] +\27500 / 30.非粘着仕様・白 [BW] +\27500 / 31.食品搬送用・白 [F] / 32.食品搬送用・白 [KW] +\15000 / 33.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\15000 / 36.食品搬送用・白 [PWN] +\27500 / 37.食品搬送用・白 [KWN] +\27500 / 38.電子部品搬送用・黒 [D] / 39.電子部品搬送用・黒 [DS] / 40.電子部品搬送用・黒 [DG] +\27500
| 1個 | -( -
) | 14日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
34.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHB] +\15000
| 1個 | -( -
) | 40日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 | |
100 ～ 500
|
440 ～ 6000
|
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
60 ～ 90
|
-
|
-
|
100 ～ 230
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
35.食品搬送用・ｽｶｲﾌﾞﾙｰ [PHN] +\27500
| 1個 | -( -
) | 30日目 |
Loading...
詳細情報
基本情報
出力90Wまで対応した、中距離搬送に適したコンベヤです。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
(i)ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。 ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報概要・仕様
仕様・概要
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤヘッド駆動タイプにおける平ベルト交換方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイト
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q 基準搬送方向と逆に搬送したい
-
A配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
この商品に関連するミスミ ユニット事例
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
