平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1313

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

モータ出力90Wまで対応した、中距離搬送（6ｍまで）に適したコンベヤです。蛇行...

ベルト種類：

平ベルト
駆動位置：

中間駆動
蛇行防止：

蛇行防止桟溝付き
テールローラ径D（テール乗移り部R）(mm)：

30
ドライブローラ径(mm)：

30

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定10件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

CVSY
60W／90Wモータ仕様

A＊は下記参照

フレーム断面・拡大（左右対称）

X部(M5用)

[ ! ]JIS規格の六角ナット使用可能です。

※1L≧4005の場合、本図の位置にベルト受けローラが付きます。
出荷時は本図の配置になりますが、駆動部及びベルト受けローラ位置は移動可能です。

※2L≦525の場合、ナット挿入用ザグリ穴は一切つきません。
ただし、1溝につき4個ずつあらかじめナットが挿入されております。

[ ! ]図中の寸法はベルト仕様H（厚み0.8mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちらをご参照ください。

[ ! ]1点へ集中的に荷重がかかるとアルミフレームに歪みが生じる可能性があります。
[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。スタンド追加工に関する詳細はこちらをご参照ください。

コンベヤ　溝部適用ナット

挿入位置	Ｌ≦525の場合ザグリ穴はつきません。ナットは4個/1溝挿入済みＬ≧530は標準ザグリ穴がある為、ナットの挿入も付属もありません JIS規格六角ナット使用可能です（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR5	M5 （並目）	0.8	コンベヤ用後入れナット（10個入り）	PACK-CHNT5-4	M4 （並目）	0.7
X部					コンベヤ用後入れナット（10個入り）	PACK-CHNT5-3	M3 （並目）	0.5

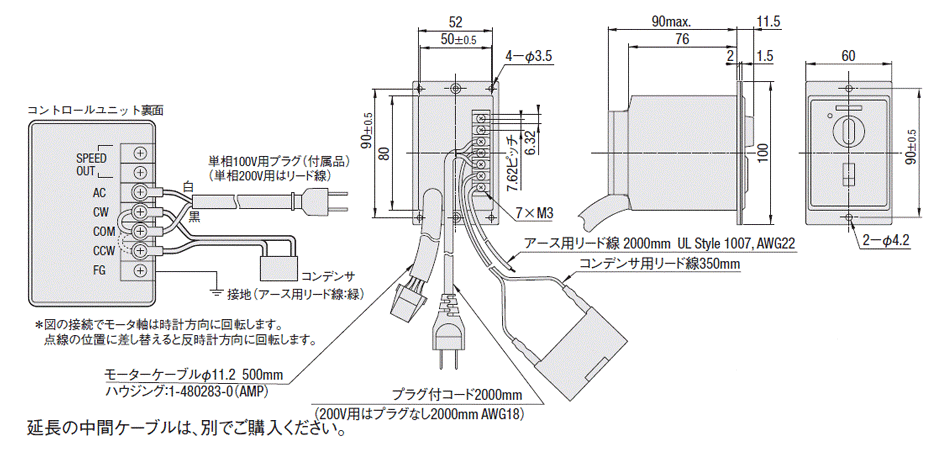

オリエンタルモータスピードコントローラ外形図
60W/90W共通

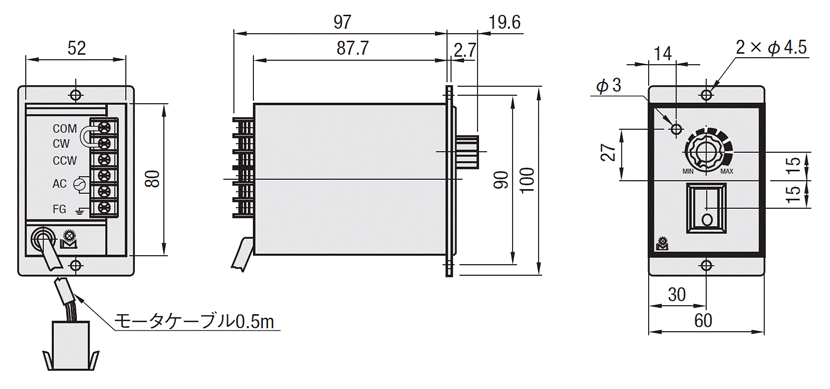

台湾モータスピードコントローラ外形図

[ ! ]モータケーブルは延長できません。

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-17152952］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
60W	インダクションモータ	オリエンタルモーター	5〜180	185.0
		台湾製	5〜75	182.6
			90〜180	191.6
	スピードコントロールモータ	オリエンタルモーター	5〜180	215.0
		台湾製	5〜75	194.6
			90〜180	203.6
90W	インダクションモータ	オリエンタルモーター	5〜180	200.0
		台湾製	5〜75	197.6
			90〜180	206.6
	スピードコントロールモータ	オリエンタルモーター	5〜180	230.0
		台湾製	5〜75	209.6
			90〜180	218.6

	フレーム	モータカバー	プーリホルダ
[ M ]材質	アルミ材	スチール	SS400
[ S ]表面処理	アルマイト処理	塗装	塗装

■機体重量（モータ出力60Wの場合）
＊参考値（モータメーカーによって差異が生じます）

(kg)

ベルト幅 B(mm)	プーリ間長さL(mm)
ベルト幅 B(mm)	1000	2000	3000	4000	5000	6000
100	20	26.3	32.6	38.8	45.2	51.6
200	24.5	31.7	39	46.2	53.4	61.2
300	28.7	36.9	45.2	53.4	61.8	70.6
400	34	43.3	52.6	61.8	71.2	81.2
500	41.2	51.4	61.7	72	82.2	93.5

※モータ出力が90Wになる場合は、0.5kg加算ください。

規格表

型式

−

モータ

−

ベルト仕様

−

モータメーカー選択

−

FYA

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

CVSY

−

300

−

2000

−

T100

−

FYA1000

型式

B
選択

L
指定5mm単位

モータ選択

ベルト仕様

モータメーカー選択
[ ! ]メーカーごとに価格が異なります。

FYA
(追加ザグリ穴)
指定5mm単位

出力(W)

電圧(V)

仕様

ギヤヘッド減速比

CVSY

100
200
300
400
500

480〜6000

60
90

T100(単相)
T200(単相)

IM
(インダクションモータ)
SCM
(スピードコントロールモータ)

5
18
60
150

7.5
25
75
180

9
30
90

12.5
36
100

15
50
120

H(一般用・緑)
W(一般用・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
O(耐油仕様・緑)
N(非粘着仕様・白)
J(ベルトなし)

※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。

B(オリエンタルモーター)
C(台湾製モータ)

※Cは搬送速度が20％程度低くなる可能性があります。

105＜FYA＜L−105
※ご指定ない場合、追加ザグリなしとなります。

S200(三相)

IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)

NV(モータなし)

NM(モータなし)

NH(ギヤヘッドなし)

R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ・インバータ詳細は>>こちら〜参照 [ ! ]L≧2005の場合、お客様にて組立となります。
[ ! ]1個10kg以上のワークはベルト受け板を変形させる恐れがあります。

[ ! ]機長（L寸法）が2000mm以下の場合、本機は完成品の状態でのお届けとなります。2000mmを超える場合、フレームを分割してのお届けとなりますので、同梱の組立手順書に従ってお客様にて組立となります。組立手順書はコンベヤ選定サイトからもダウンロードできます。

[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。

[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照

[ ! ]蛇行抑制桟付ベルトはプライ数（厚さ）に応じて反りが発生する可能性があるのでご確認ください。

[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工[SCB]をご選定ください。

[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-17152952］をWOSにご入力頂きご購入ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
[ ! ]平ベルト交換方法／蛇行調整方法については>>こちらをご参照ください。

ベルト仕様	標準ベルト(本体価格のみ)	オプションベルト１(＋￥30,000)	オプションベルト２(＋￥55,000)	ベルトなし(−￥40,000)
一般用	H(緑)　W(白)	−	−	Ｊ (ベルトなし)
スライディング用	G(緑)　S(白)	−	−
傾斜搬送用	−	−	−
グリップ仕様	−	−	GG(緑)　GW(白)
耐油仕様	O(緑)	OW(白)	−
非粘着仕様	N(白)	NB(スカイブルー)　NBG(ライムグリーン) HH(緑)　HW(白)	−
食品搬送用	−	KW(白)　KSB(スカイブルー)　PHB(スカイブルー)	−
電子部品搬送用	D(黒)	−	−

[ ! ]平ベルト詳細は>>こちら〜参照
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+284) / 1.002 / 1000　　　L=プーリ間長さ、単位：m、小数点第3位四捨五入

スピードコントロールモータ型番

モータ			オリエンタルモーター		台湾製モータ
			モータ型番	ギヤヘッド型番 ※□には減速比が入ります		ギヤヘッド型番 ※□には減速比が入ります
					モータ型番
出力	仕様	電圧
60W	スピードコントロールモータ	単相100V	US560-501C	5GU□KB	PACMSV-UT90-W60-V100	PACMGZT90-□
		単相200V	US560-502C		PACMSV-UT90-W60-V200
90W	スピードコントロールモータ	単相100V	US590-501C		PACMSV-UT90-W90-V100	PACMGZT90-□
		単相200V	US590-502C		PACMSV-UT90-W90-V200
備考			[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット、コンデンサ＊、スピードコントロール用取り付けねじ、取扱説明書＊60W、90Wのみ。		[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。

オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ出力	延長用接続ケーブル型番
	長さ	単相100V、単相200V	単相110V、単相115V 単相220V、単相230V

60W 90W	1ｍ	CC01SS2	CC01SU07
	2ｍ	CC02SS2	CC02SU07
	3ｍ	CC03SS2	CC03SU07
	4ｍ	CC04SS2	CC04SU07
		・継ぎ足しできるケーブルの最大延長距離は4ｍです。	・継ぎ足しできるケーブルの最大延長距離は10ｍです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工
コード

追加工内容

適用条件

指定例

\/1Code

駆動部位置指定

駆動部の位置を指定できます。
〈指定方法〉：MP152

[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。

対応コンベヤ	MP
CVSX・CVSY	122≦MP≦ (L-168)

[ ! ]ベルト受けローラは任意の位置に移動します。

[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。

[ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。

CVSY-300-2000-90-T100-IM-25-
H-C-FYA1000-MP

2,000

SCB

スピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）

＜スピードコントローラブラケット規格図＞

②高出力コンベヤ/プラチェーンコンベヤシリーズ用

スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：SCB
パナソニック・オリエンタル・台湾製モータのコントローラに対応します。

[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ（M4x8）2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

[ NG ]海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラに適用不可。

CVSY-300-2000-90-T100-IM-25-
H-C-FYA1000-SCB

800

ANT□

後入れナット付属

ミスミコンベヤフレーム溝用の後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT5-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品 (1本) セットスクリュー	A	B	T
ANT5 (M5溝用)	４ 8 12	3 4	M4×5	4.9	7	4
ANT6 (M6溝用)	４ 8 12	3 4 5	M4×6	5.9	8	4.5

CVSY-300-2000-90-T100-IM-25-
H-C-FYA1000-ANT5-Q8-4

カット数量 Q	￥基準単価
4	300
8	500
12	700

電磁ブレーキ付モータ

■配線図

白・灰・黒のいずれか
2線を入れ替えると
時計方向に回転します。

インダクションモータを電磁ブレーキモータに変更します。
〈指定方法〉：BR

[ ! ]パナソニック、オリエンタル仕様の三相モータのみ選定可能。

[ ! ]モータ詳細についてはこちら

※5日目商品は納期が＋3日となります。

CVSY-300-2000-90-T100-IM-25-
H-C-FYA1000-BR

12,000

追加工コード

コンベヤ用スタンド追加

適用条件

指定例

NA□

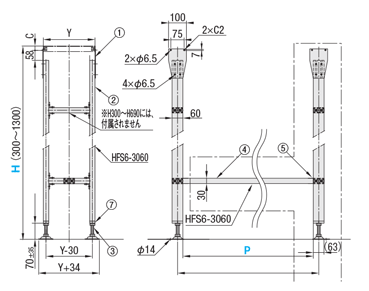

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1 D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。

[ ! ]プーリ間機長L寸≧1000（GVシリーズはL寸≧1400）の場合、2本以上のスタンド取付を推奨しております。

[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された仕様です。

[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	ー
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	ー
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
CVSE・CVSF	35	B+51
CVSX・CVSY	35	B+51

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA WA	1	300～ 1300	300～ 2000
	2
	3
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、⑤ブラケットは付属しません。

[ ! ]□=1の場合自立しません。

[ ! ]□≧2の場合に④アルミフレームが不要の場合は本追加工ではなく、単品のCSTS、CSTWをご注文ください。
（こちら,およびこちら）

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。

[ NG ]GVシリーズの場合、NA3、NA4、WA3、WA4は適用不可

CVSY-100-2000-90-T100-IM-25-
H-C-FYA1000-NA1-H800-PN

WA□

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

CVSY-300-2000-90-T100-IM-25-
H-C-FYA1000-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格〉	＝	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	＝	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	＝	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

メンテナンス部品検索（構成部品一覧）

メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。
「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。

規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は「2D図面加工品」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある「お問合せフォーム」より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

追加工

型式	B	￥本体価格 1〜5コ
型式	B	L480〜600	L605〜800	L805〜1000	L1005〜1200	L1205〜1400	L1405〜1600	L1605〜1800	L1805〜2000	L2005〜2200	L2205〜2400	L2405〜2600	L2605〜2800	L2805〜3000	L3005〜3250	L3255〜3500	L3505〜3750	L3755〜4000	L4005〜4250	L4255〜4500	L4505〜5000	L5005〜5500	L5505〜6000
CVSY	100	197,930	200,970	204,020	212,100	215,150	218,720	222,390	226,380	281,090	283,920	285,920	288,440	290,430	309,230	311,750	314,690	320,360	350,390	353,430	358,790	376,010	381,470
	200	215,670	220,190	224,700	234,570	238,980	244,440	249,690	254,730	311,640	315,110	317,730	321,200	323,720	345,030	348,180	352,380	358,680	391,860	396,060	403,310	422,730	429,980
	300	－	242,130	248,330	259,250	265,760	270,380	274,160	283,290	342,830	347,340	350,490	355,010	358,160	381,780	385,670	391,020	398,060	433,860	439,220	448,350	470,190	479,330
	400	－	－	271,740	283,610	289,380	293,370	297,470	301,460	363,410	368,450	371,600	376,530	379,680	404,880	408,770	414,440	421,580	458,220	464,000	473,660	494,760	504,420
	500	－	－	－	303,240	307,970	312,690	317,420	322,140	386,930	392,700	396,270	402,150	405,720	433,020	437,430	444,150	451,710	489,830	496,760	507,890	529,410	540,540

[ ! ]表示数量超えはWOSにてご確認ください。

モータ仕様価格	モータ出力	仕様	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)
	60W 90W	IM	本体価格＋￥13,000	本体価格のみ	本体価格－￥8,000
		SCM	本体価格＋￥23,000	本体価格＋￥10,000
		INVM	本体価格＋￥22,400	本体価格＋￥ 9,400

ベルト仕様価格	標準ベルト	オプションベルト１	オプションベルト２	ベルトなし
ベルト仕様価格	本体価格のみ	本体価格＋￥30,000	本体価格＋￥55,000	本体価格−￥40,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜2	3〜5	6〜
値引率	基準単価	基準単価	お見積り
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

概要・仕様

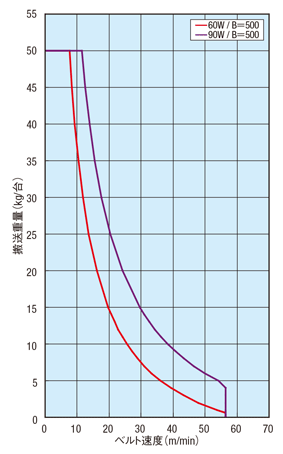

■搬送能力　　　　　　　　　　　＊参考値

[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。

■ギヤヘッド減速比
※搬送速度はIM（モータ回転数1500rpm(50Hz)/1800rpm(60Hz)）での参考値です。
＊負荷状態により減少することがあります。　＊参考値

ギヤヘッド減速比	ベルト速度(m/min)
ギヤヘッド減速比	50Hz	60Hz
5	47.1	56.5
7.5	31.4	37.7
9	26.2	31.4
12.5	18.8	22.6
15	15.7	18.8
18	13.1	15.7
25	9.4	11.3
30	7.9	9.4
36	6.5	7.9
50	4.7	5.7
60	3.9	4.7
75	3.1	3.8
90	2.6	3.1
100	2.4	2.8
120	2.0	2.4
150	1.6	1.9
180	1.3	1.6

[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

[ ! ]モータ仕様SCMの場合、(1/15)×(最大速度)まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。

コンベヤ構成部品

http://content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/110302456940/110302456940_016_20230801115852.gif

平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０関連画像2_コンベヤ構成部品

平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０関連画像3_コンベヤ構成部品

平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０関連画像4_コンベヤ構成部品

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数:

型番	ベルト幅/ピッチ B(mm)	プーリ間長さ L(mm)	モータ仕様	モータ出力(W)	モータ電圧 T （単相） ※日本向け(V)	モータ電圧 S （三相） ※日本向け(V)	モータ電圧 TA （単相）※インターナショナル(V)	モータ電圧 SA （三相）※インターナショナル(V)	モータ電圧（モータなし）	モータメーカー選択	ギヤヘッド減速比	ベルト仕様	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CVSY-[100-500/100]-[480-6000/5]-[60,90]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

1個

-( - )

10日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

1個

-( - )

16日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

1個

-( - )

10日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

1個

-( - )

16日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

1個

-( - )

10日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

1個

-( - )

16日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

1個

-( - )

10日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

1個

-( - )

16日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-[C,R]

1個

-( - )

10日目

CVSY-[100-500/100]-[480-6000/5]-[60,90]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[D,G,GG,GW,H,HH,HW,J,KSB,KW,N,NB,NBG,O,OW,PHB,S,W]-B

1個

-( - )

16日目

基本情報

モータ出力90Wまで対応した、中距離搬送（6ｍまで）に適したコンベヤです。蛇行抑制桟付ベルトで蛇行を抑制し、乗り継ぎ搬送に適した中間駆動タイプです。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

概要・仕様

仕様・概要

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０	平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ６０／３０	平ベルトコンベヤ　高出力タイプ　ヘッド駆動３溝フレーム　φ６０／３０	平ベルトコンベヤ　高出力タイプ　中間駆動３溝フレーム　φ６０／３０	平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０	平ベルトコンベヤ　蛇行抑制桟付中間駆動３溝フレーム　φ５０	平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０	平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０	平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	10日目～	8日目～	8日目～	10日目～	8日目～	8日目～	8日目～	8日目～	8日目～	お見積り	8日目～	8日目～	8日目～
ベルト種類	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト
駆動位置	中間駆動	ヘッド駆動	ヘッド駆動	中間駆動	中間駆動	中間駆動	中間駆動	中間駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動
蛇行防止	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止桟溝付き
テールローラ径D（テール乗移り部R）(mm)	30	30	30	30	30	50	30	30	30	50	30	30	30
ドライブローラ径(mm)	30	60	60	30	50	50	50	30	30	50	30	30	30

back next
