平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

設備間・コンベヤ間の乗り継ぎ搬送に適した短機長タイプです。桟付ベルトにより蛇行...

詳細情報を確認する

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 規格表内の紫文字は2024年6月に規格を変更した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

搬送ライン振り分け装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

外形図・規格表

外形図

CVSJA

フレーム断面・拡大（左右対称）

Ａ＊は下記参照X部（M3用）  Y部（M6用）25Wモータ仕様[ ! ]JIS規格の六角ナット使用可能です。

[ ! ]図中の寸法はベルト仕様H（厚み0.8mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちらをご参照ください。

[ ! ]使用環境により、搬送不良が起こる可能性がございます。

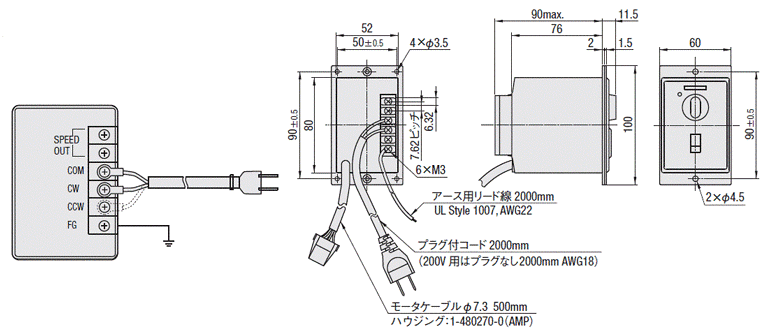

オリエンタルモータスピードコントローラ外形図
6W/25W/40W共通

コントロールユニット裏面

白

黒

単相100V用プラグ(付属品)
(単相200V用はリード線)

接地
(アース用リード線：緑)

＊図の接続でモータ軸は時計方向に回転します。
　点線の位置に差し替えると反時計方向に回転します。

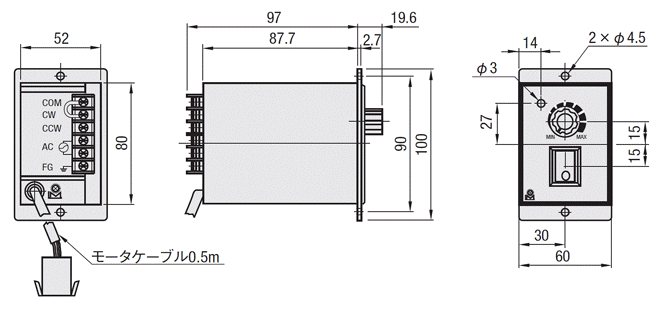

台湾モータスピードコントローラ外形図

[ ! ]モータケーブルは延長できません。

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
＊A寸法詳細（モータ全長）
出力(W)モータ減速比A
仕様メーカ
6Wインダクションモータオリエンタルモーター12.5〜18105.0
25〜180115.0
台湾製12.5〜75116.7
90〜180122.7
スピード
コントロール
モータ		オリエンタルモーター12.5〜18115.0
25〜180125.0
台湾製12.5〜75128.9
90〜180134.9
25Wインダクションモータオリエンタルモーター5〜18117.0
25〜180127.5
台湾製5〜75129.0
90〜180136.0
スピード
コントロール
モータ		オリエンタルモーター5〜18127.0
25〜180137.5
台湾製5〜75139.5
90〜180146.5
 フレームモータカバープーリホルダ
[ M ]材質アルミ材スチールアルミ材
[ S ]表面処理アルマイト処理塗装アルマイト処理
■機体重量（モータ出力6Wの場合）
＊参考値（モータメーカーによって差異が生じます） （kg）
ベルト幅
B(mm)		プーリ間長さL(mm)
300450600
506.77.27.6
1007.88.48.9
2001010.611.2
30012.212.813.2
※モータ出力が25Wになる場合は、1.1kg加算ください。

規格表

型式−B−L−モータ−ベルト仕様−モータメーカー選択

出力−電圧−仕様−ギヤヘッド
減速比
CVSJA−100−500−25−T100−IM−25−H−C
CVSJA−100−500−25−NV−NM−NH−H−R(モータ・ギヤヘッドなし)
型式B
指定10mm単位		L
指定5mm単位		モータ選択ベルト仕様モータメーカー選択
[ ! ]メーカーごとに価格が異なります。
出力(W)電圧(V)仕様ギヤヘッド減速比
CVSJA50〜300220〜6006
25		T100(単相)
T200(単相)		IM
(インダクションモータ)
SCM
(スピードコントロールモータ)		5
18
60
150		7.5
25
75
180		9
30
90		12.5
36
100		15
50
120		H(一般用・緑)
W(一般用・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
O(耐油仕様・緑)
N(非粘着仕様・白)
J(ベルトなし)


※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。

B(オリエンタルモーター)
C(台湾製モータ)


※Cは搬送速度が20％程度低くなる可能性があります。

25S200(三相)IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)

[ NG ]出力6のとき5〜9適用不可

6
25		NV(モータなし)NM(モータなし)NH(ギヤヘッドなし)R(モータ・ギヤヘッドなし)
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ・インバータ詳細は>>こちら〜参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照
[ ! ]蛇行抑制桟付ベルトはプライ数（厚さ）に応じて反りが発生する可能性があるのでご確認ください。
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
ベルト仕様標準ベルト(本体価格のみ)オプションベルト１(＋￥3,000)オプションベルト２(＋￥5,500)ベルトなし(−￥4,000)
一般用H(緑)　W(白)−−Ｊ
(ベルトなし)
スライディング用G(緑)　S(白)−−
傾斜搬送用−−−
グリップ仕様−−GG(緑)　GW(白)
耐油仕様O(緑)OW(白)−
非粘着仕様N(白)NB(スカイブルー)　NBG(ライムグリーン)
HH(緑)　HW(白)		−
食品搬送用−KW(白)　KSB(スカイブルー)　PHB(スカイブルー)−
電子部品搬送用D(黒)−−
[ ! ]平ベルト詳細は>>こちら〜

[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]モータ出力6Wのときは、厚み1.0mm以下のベルトから選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+262) / 1.002 / 1000　　小数点第3位四捨五入　単位：ｍ　（Ｌ＝プーリ間長さ）
[ ! ]平ベルト交換方法／蛇行調整方法については>>こちらをご参照ください。

スピードコントロールモータ型番
モータ
オリエンタルモーター
台湾製モータ
モータ型番
ギヤヘッド型番
※□には減速比
が入ります

ギヤヘッド型番
※□には減速比
が入ります
モータ型番
出力
仕様
電圧

6W
スピードコント
ロールモータ
単相100V
単相200V
25W
スピードコント
ロールモータ
単相100V
単相200V
備考
 [ ! ]スピードコントロールモータには次のものが含まれています。
モーター、スピードコントロールユニット、コンデンサ＊、
スピードコントロール用取り付けねじ、取扱説明書
＊60Ｗ、90Ｗのみ。		[ ! ]スピードコントロールモータには次のものが含まれています。
モーター、スピードコントロールユニット
[ NG ]スピードコントロールモータのモータケーブルは延長できません。
オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）
モータ
出力
延長用接続ケーブル型番
長さ
単相100V、単相200V
単相110V、単相115V
単相220V、単相230V
6W
25W
40W
1m

モーター側

コントロールユニット側

モーター側

スピードコントローラ側

2m
3m
4m

・継ぎ足しできるケーブルの最大延長距離は4mです。
・継ぎ足しできるケーブルの最大延長距離は10mです。
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
MP駆動部位置指定
駆動部の位置を指定できます。
〈指定方法〉：MP152

[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。

対応コンベヤMP
CVSJA71≦MP≦（L-162）

[ ! ]ベルト受けローラは任意の位置に移動します。

[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。

[ ! ]駆動部を端部に移動するとベルトが斜めに安定することがありますが、使用上問題ありません。

CVJSA-100-500-25-
T100-IM-25-H-C-MP152		2,000
SCBスピードコントローラ用ブラケット付属
（ブラシレスモータのコントローラにも適用可）

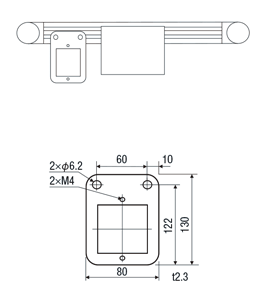

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット
  （②以外のコンベヤシリーズおよび規格）
スピードコントローラ用の取付ブラケットを付属します。
〈指定方法〉：　SCB
パナソニック・オリエンタル・台湾製モータのコントローラに対応します。		[ ! ]ブラケット取付用ねじ2個付属

[ ! ]コントローラ取付用ねじ（M4x8）2本付属

[ ! ]コンベヤによっては、スペース上取り付かない場合があります。

[ ! ]コンベヤ型式やモータ仕様によりブラケットの形状が異なります。

[ NG ]海外電圧TA100、TA110、TA115、TA200、TA220、TA230におけるパナソニック製スピードコントローラに適用不可。

CVJSA-100-500-25-
T100-IM-25-H-C-SCB		800

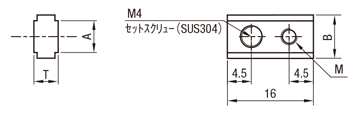

ANT□後入れナット付属
ミスミコンベヤフレーム溝用の後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT5-Q8-4		[ ! ]後入れナット詳細はこちら
Codeナット数量QM付属品（1本）
セットスクリュー		AＢT
ANT5
（M5溝用）		４
8
12		３
4		M4×54.974
ANT6
（M6溝用）		３
4
5		M4×65.984.5
CVJSA-100-500-25-
T100-IM-25-H-C-ANT5-Q8-4
カット数量
Q		￥基準単価
4300
8500
12700

メンテナンス部品検索（構成部品一覧）

  • メンテナンス部品の検索手順は>>こちらをご参照ください。
    表示される「構成部品一覧」から部品を直接ご注文いただけます。
  • 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
    下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1〜2コ
L220〜250L255〜275L280〜300L305〜325L330〜350L355〜375L380〜400L405〜425L430〜450L455〜475L480〜500L505〜525L530〜550L555〜575L580〜600
CVSJA50〜100153,410153,620153,830154,460154,670154,980155,090155,720156,030156,350156,560158,240158,450159,290159,500
110〜150159,810160,020160,340160,860161,180161,390161,600162,440162,650163,070163,280164,960165,170165,800166,010
160〜200168,210168,530168,950169,580169,890170,310170,520171,470171,780172,310172,620173,990174,300175,350175,670
210〜250－177,140177,450178,190178,500178,920179,130180,080180,390180,810181,230182,390182,700183,540183,960
260〜300－－－188,160188,580189,000189,420190,370190,890191,420191,840192,990193,410194,250194,670
[ ! ]表示数量超えはWOSにてご確認ください。
モータ
仕様価格		モータ出力仕様B(オリエンタルモーター)C(台湾製モータ)R(モータ・ギヤヘッドなし)
6W
25W		IM本体価格＋￥ 5,000本体価格のみ本体価格－￥6,000
SCM本体価格＋￥11,000本体価格＋￥6,000
25WINVM本体価格＋￥14,400本体価格＋￥9,400

ベルト
仕様価格		標準ベルトオプションベルト１オプションベルト２ベルトなし
本体価格のみ本体価格＋￥3,000本体価格＋￥5,500本体価格−￥4,000
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数 量1〜23〜
値引率基準単価お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

概要・仕様

■搬送能力             ＊参考値

■ギヤヘッド減速比

[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。
[ ! ]このグラフは水平条件での搬送能力です。

※搬送速度はIM（モータ回転数1500rpm（50Hz）/1800rpm（60Hz））での参考値です。
＊負荷状態により減少することがあります。＊参考値

ギヤヘッド減速比べルト速度（m/min）
50Hz60Hz
547.156.5
7.531.437.7
926.231.4
12.518.822.6
1515.718.8
1813.115.7
259.411.3
307.99.4
366.57.9
504.75.7
603.94.7
753.13.8
902.63.1
1002.42.8
1202.02.4
1501.61.9
1801.31.6
[ ! ]モータ仕様IMの場合、上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

[ ! ]モータ仕様SCMの場合、（1/15）×（最大速度）まで調整出来ます。
速度の低下に伴い、搬送可能重量が低下します。

関連商品

商品名短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム φ30GVシリーズ 中間駆動2溝フレーム（プーリ径30mm）GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-GVシリーズ フルベルトタイプ 中間駆動2溝フレーム（プーリ径30mm）GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）-SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30
写真

平ベルトコンベヤ 短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像1_関連商品

平ベルトコンベヤ 短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像2_関連商品

平ベルトコンベヤ 短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像3_関連商品

平ベルトコンベヤ 短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像4_関連商品

平ベルトコンベヤ 短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像5_関連商品

平ベルトコンベヤ 短機長タイプ 蛇行抑制桟付中間駆動2溝フレーム φ30 関連画像6_関連商品

駆動種類中間駆動中間駆動中間駆動中間駆動中間駆動中間駆動
最大搬送重量（kg）151515151515

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
型番
ベルト幅/ピッチ B(mm)
プーリ間長さ L(mm)
モータ仕様
モータ出力(W)
モータ電圧 T （単相） ※日本向け(V)
モータ電圧 S （三相） ※日本向け(V)
モータ電圧 TA （単相）※インターナショナル(V)
モータ電圧 SA （三相）※インターナショナル(V)
モータ電圧（モータなし）
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

8日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

14日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

8日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

14日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

8日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

14日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

8日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

14日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

8日目

50 ～ 300
220 ～ 600
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･白 [N] / 11.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 12.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 13.非粘着仕様･緑 [HH] +\3000 / 14.非粘着仕様･白 [HW] +\3000 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000 / 18.電子部品搬送用･黒 [D]

1個

-( - )

14日目

  1. 1

Loading...

詳細情報

基本情報

設備間・コンベヤ間の乗り継ぎ搬送に適した短機長タイプです。桟付ベルトにより蛇行を抑制します。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ミスミコンベヤ選定情報

搬送ラインが丸ごと買える

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はータ仕様AS(住友重機械工業製)またはモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 規格表内の紫文字は2024年6月に規格を変更した商品です。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

概要・仕様

仕様・概要



コンベヤ技術関連情報

ベルト交換方法

ミスミコンベヤ中間駆動タイプにおける平ベルト交換方法

平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０:関連画像

その他の技術情報について

メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。

ミスミコンベヤ選定サイト

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

    平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０

    平ベルトコンベヤ　蛇行抑制桟付中間駆動2溝フレーム　φ３０

      平ベルトコンベヤ　蛇行抑制桟付中間駆動３溝フレーム　φ５０

      平ベルトコンベヤ　蛇行抑制桟付中間駆動３溝フレーム　φ５０

        平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

        平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

          平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０

          平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付中間駆動３溝フレーム　φ６０／３０

            平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

            平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

              平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム

              平ベルトコンベヤ　SVシリーズ　ACブラシレスモータ　蛇行抑制桟付中間駆動2溝フレーム

                平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０

                平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動2溝フレーム　φ３０

                  平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                  平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                    平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０

                    平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０

                      平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

                      平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

                        平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

                        平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

                          平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ６０／３０

                          平ベルトコンベヤ　高出力タイプ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ６０／３０
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 8日目～   8日目～   8日目～   8日目～   10日目～   8日目～   8日目～   8日目～   8日目～   お見積り   8日目～   8日目～   8日目～
                            ベルト種類 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト
                            駆動位置 中間駆動 中間駆動 中間駆動 中間駆動 中間駆動 ヘッド駆動 中間駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 中間駆動 ヘッド駆動 ヘッド駆動
                            蛇行防止 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止桟溝付き
                            テールローラ径D（テール乗移り部R）(mm) 30 30 50 30 30 30 30 30 30 50 30 30 30
                            ドライブローラ径(mm) 30 50 50 50 30 30 50 30 30 50 50 30 60

                            平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０のレビュー

                            この商品のレビューはありません レビューを書く

                            よくあるご質問（FAQ）

                            Q 基準搬送方向と逆に搬送したい
                            A
                            配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
                            Q モーター無しで注文した場合の駆動部の部品構成を知りたい。
                            A
                            モータ以外の部品は付属されます

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
