タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０

タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０
  • タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０
評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(3件)
通常価格(税別)
 -
税込価格
 -

【オススメ】CVSTRの後継機種となるGVTSNはこちら！ACブラシレスモータ...

詳細情報を確認する

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

平行（逆方向高さ違い）コンベヤ移載装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

外形図・規格表

外形図

■ギヤヘッド減速比
＊負荷状態により減少することがあります。

＊参考値

ギヤヘッド減速比ベルト速度(m/min)
50Hz60Hz
12.512.014.4
1510.012.0
188.310.0
256.07.2
305.06.0
364.25.0
503.03.6
602.53.0
752.02.4
901.72.0
1001.51.8
1201.31.5
1501.01.2
1800.81.0

[ ! ]モータ仕様IMの場合 上表の搬送速度で
定速になります。

[ ! ]モータ仕様SCMの場合、最高速度は
上表の値をご参照ください。



■搬送能力

＊参考値



[ ! ]アキューム搬送 (スライディングベルト
のみ適用)の場合はグラフの1/2以下の
搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる
場合がございます。

[ ! ]このグラフは水平条件での搬送能力です。

[ ! ]使用環境により、搬送不良が起こる
可能性がございます。

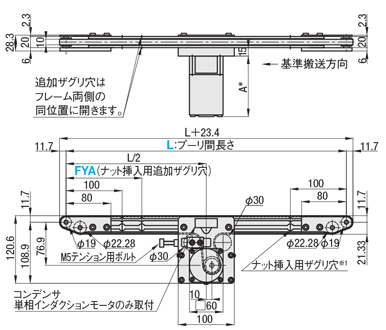

CVSTR-10

※1L≦355の場合、ナット挿入用ザクリ穴は一切つきません。

ただし、1溝につき4個ずつあらかじめナットが挿入されております。

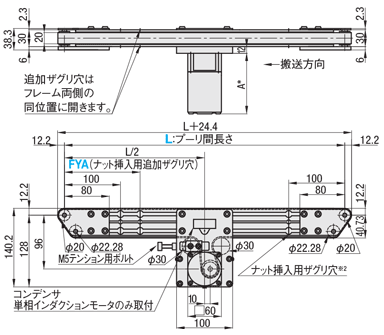

CVSTR-20

※2L≦355の場合、ナット挿入用ザクリ穴は一切つきません。

ただし、1溝につき4個ずつあらかじめナットが挿入されております。

[ ! ]L≧1000の場合、スタンド取付を推奨しております。



フレーム断面・拡大（左右対称）

[ ! ]JIS規格の六角ナット使用可能です。


[ ! ]JIS規格の六角ナット使用可能です。

※タイミングベルトはT5タイプ
(こちら LIBRA LTBJA) を採用しています。
詳細は商品ページをご参照ください。

Ａ＊は下記参照

コンベヤ　溝部適用ナット
挿入位置Ｌ≦355の場合ザグリ穴はつきません。
（ただし、1溝につき4個ナットが挿入されております。）
L≧360は標準ザグリ穴がある為、ナットの挿入も付属もありません。（別売）
JIS規格六角ナット使用可能です		後入れナット（別売）
加工・分解無しで挿入可能
品名型番ねじの呼びピッチ品名型番ねじの呼びピッチ
X部JIS1種六角ナットLBNR3M3
（並目）		0.5―
Y部JIS1種六角ナットLBNR6M6
（並目）		1.0コンベヤ用後入れナット
（10個入り）		PACK-CHNT6-5M5
（並目）		0.8
―PACK-CHNT6-4M4
（並目）		0.7
PACK-CHNT6-3M3
（並目）		0.5

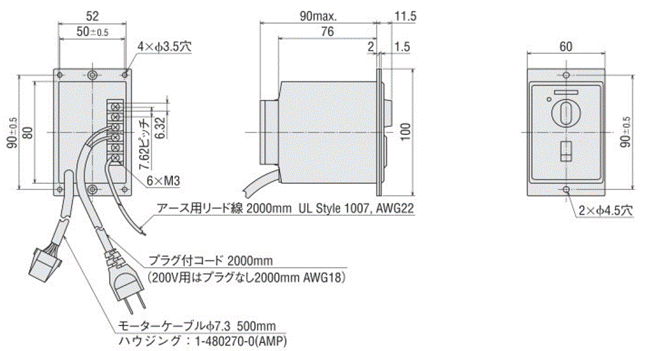

オリエンタルモータ スピードコントローラ外形図

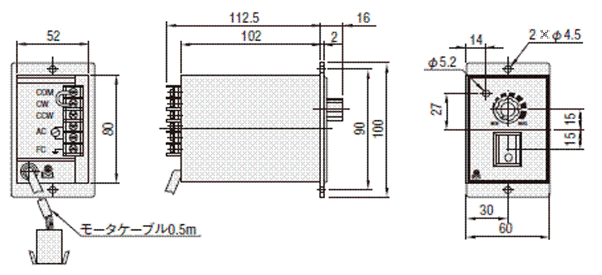

台湾モータ スピードコントローラ外形図


[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
＊A寸法詳細（モータ全長）
出力(W)
モータ
減速比
A
仕様
メーカ
6W
インダクションモータ
オリエンタルモーター
12.5〜18
105.0
25〜180
115.0
台湾製
12.5〜75
119.7
90〜180
125.7
スピード
コントロール
モータ
オリエンタルモーター
12.5〜18
115.0
25〜180
125.0
台湾製
12.5〜75
131.9
90〜180
137.9
 フレームモータ
カバー①		モータ
カバー②		プーリ
ホルダ
[ M ]材質アルミ材スチールSPCCSPCC
[ S ]表面処理アルマイト処理塗装塗装塗装
■機体重量
（モータ出力6Wの場合） 　　　(kg)
 機長L(mm)
ベルト幅
B(mm)		500750100015002000
103.94.24.44.75.2
204.75.467.38.6
※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。

規格表

型式−B−L−モータ−ベルト仕様−モータメーカー選択−FYA

出力−電圧−仕様−ギヤヘッド
減速比
CVSTR−10−1000−6−T100−IM−25−H−C−FYA500
型式B
(ベルト幅)
指定10mm単位		L
指定5mm単位		モータ選択ベルト仕様モータメーカー選択
[ ! ]メーカーごとに価格が異なります。		FYA
(追加ザグリ穴)
指定5mm単位
出力(W)電圧(V)仕様ギヤヘッド減速比
CVSTR10
20		330〜20006T100(単相)
T200(単相)		IM(インダクションモータ)
SCM(スピードコントロールモータ)		12.5
36
100		15
50
120		18
60
150		25
75
180		30
90
  		H(一般用・半透明)
S(スライディング用・縁)
J(ベルトなし)		B(オリエンタルモータ)
C(台湾製モータ)
※Cは搬送速度が20％程度低くなる可能性があります。		110＜FYA＜L−110
※ご指定ない場合、追加ザグリなしとなります。
S200(三相)
※オリエンタルのみ		IM(インダクションモータ)
NV(モータなし)NM(モータなし)NH(ギヤヘッドなし)R(モータ・ギヤヘッドなし)
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちら〜参照 [ ! ]ベルト詳細は>>こちら〜参照

[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。

[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照

[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。

[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]ベルト長さ計算式　CVSTR10：(2L+205) / 5
CVSTR20：(2L+230) / 5　　　単位：歯数　（Ｌ＝プーリ間長さ）
スピードコントロールモータ型番
モータ
オリエンタルモータ
台湾製モータ
モータ型番
ギヤヘッド型番
※□には減速比
が入ります

ギヤヘッド型番
※□には減速比
が入ります
モータ型番
出力
仕様
電圧

6W
スピードコント
ロールモータ
単相100V
単相200V
備考

[ ! ]スピードコントロールモータには次のものが含まれています。
モーター、スピードコントロールユニット、
スピードコントロール用取り付けねじ、取扱説明書		[ ! ]スピードコントロールモータには次のものが含まれています。
モーター、スピードコントロールユニット
[ NG ]スピードコントロールモータのモータケーブルは延長できません。
オリエンタルモータ製スピードコントロールモータ用　延長用接続ケーブル（別売）
モータ
出力
延長用接続ケーブル型番
長さ
単相100V、単相200V
単相110V、単相115V
単相220V、単相230V
6W
1ｍ
2ｍ
3ｍ
4ｍ

・継ぎ足しできるケーブルの最大延長距離は4ｍです。
・継ぎ足しできるケーブルの最大延長距離は10ｍです。
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工
追加工内容
適用条件
指定例
￥/1Code
コード
MP
駆動位置指定
駆動部の位置を指定できます。
〈指定方法〉：MP152
[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。
対応コンベヤ
MP
CVSTR
123≦MP≦L-208
[ ! ]ベルト受けローラは任意の位置に移動します。
[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。
[ ! ]駆動部を端部に移動するとベルトが斜めに安定する
ことがありますが、使用上問題ありません。
CVSTR-10-1000-6-T100-
IM-25-S-B-MP200
2,000
追加工
追加工内容
適用条件
指定例
￥/1Code
コード
SCB
スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット
スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB		[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。
CVSTR-10-1000-6-T100-
IM-25-H-B-FYA500-SCB
800
ANT□

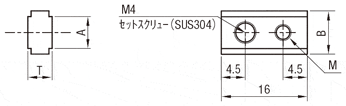

後入れナット付属
ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4		[ ! ]後入れナット詳細はこちら
Code
ナット
数量Q
M
付属品（1本）
A
B
T
セット
スクリュー
ANT5
4
8
12
3
M4×5
4.9
7
4
（M5溝用）
4
ANT6
3
M4×6
5.9
8
4.5
（M6溝用）
4

5
CVSTR-10-1000-6-T100-
IM-25-H-B-FYA500-
ANT6-Q8-4
カット
数量
￥基準
単価
Q
4
300
8
500
12
700

BR
電磁ブレーキ付モータ
■配線図
インダクションモータを電磁
ブレーキモータに変更します。
〈指定方法〉：BR		[ ! ]オリエンタルモーター仕様の三相モータのみ選定可能
[ ! ]モータ詳細についてはこちら
CVSTR-10-1000-6-S200-
IM-25-H-B-FYA500-BR
12,000
TBM
端子箱付モータ
■オリエンタルモーター仕様

インダクションモータを端子箱
付きのタイプに変更します。
〈指定方法〉：TBM		[ ! ]オリエンタルモーター仕様のみ選定可能。
CVSTR-10-1000-6-
T100-IM-25-H-B-
FYA500-TBM
5,000

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1〜9コ
L330〜400L405〜500L505〜600L605〜700L705〜800L805〜900L905〜1000L1005〜1100L1105〜1200L1205〜1300L1305〜1400L1405〜1500L1505〜1600L1605〜1700L1705〜1800L1805〜1900L1905〜2000
CVSTR1086,42086,94087,47087,99088,52089,25089,67090,09090,62091,14091,56092,30092,72093,14093,87094,40094,820
2096,92097,76098,81099,750100,800101,750102,800103,740105,110106,050107,210108,050108,990109,730110,880111,720112,770
[ ! ]カタログ表記以上の数量の場合、価格・納期のお見積りをさせて頂きます。
モータ・ベルト
仕様価格		モータ出力仕様B(オリエンタルモーター)C(台湾製モータ)R(モータ・ギヤヘッドなし)J(ベルトなし)
6WIM本体価格＋￥5,000本体価格のみ本体価格−￥6,000本体価格−￥3,500
SCM本体価格＋￥11,000本体価格＋￥6,000
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜56〜1213〜
値引率基準単価基準単価3％
出荷日通常＋4日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目出荷
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０ 関連画像1_コンベア構成部品
タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０ 関連画像2_コンベア構成部品

タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０ 関連画像3_コンベア構成部品
タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０ 関連画像4_コンベア構成部品


関連商品

商品名GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm）GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm）GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm）GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）-GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）-
写真

タイミングベルトコンベヤ ナロータイプ 単列中間駆動2溝フレーム φ19／20 関連画像1_関連商品

タイミングベルトコンベヤ ナロータイプ 単列中間駆動2溝フレーム φ19／20 関連画像2_関連商品

タイミングベルトコンベヤ ナロータイプ 単列中間駆動2溝フレーム φ19／20 関連画像3_関連商品

タイミングベルトコンベヤ ナロータイプ 単列中間駆動2溝フレーム φ19／20 関連画像4_関連商品

タイミングベルトコンベヤ ナロータイプ 単列中間駆動2溝フレーム φ19／20 関連画像5_関連商品

タイミングベルトコンベヤ ナロータイプ 単列中間駆動2溝フレーム φ19／20 関連画像6_関連商品

駆動種類多列中間駆動ヘッド駆動中間駆動多列ヘッド駆動多列中間駆動中間駆動
最大搬送重量（kg）151010151510

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら



■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
 https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
型番
ベルト幅/ピッチ B(mm)
プーリ間長さ L(mm)
モータ仕様
モータ出力(W)
モータ電圧 T （単相） ※日本向け(V)
モータ電圧 S （三相）(V)
モータ電圧 TA （単相）※インターナショナル(V)
モータ電圧（モータなし）
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
-
-
-
モータなし [NV]
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

8日目

10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
-
-
-
モータなし [NV]
[B] オリエンタルモーター
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

14日目

10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
-
200
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

8日目

10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
-
200
-
-
[B] オリエンタルモーター
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

14日目

10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
100 ～ 200
-
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

8日目

10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
100 ～ 200
-
-
-
[B] オリエンタルモーター
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

14日目

10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
-
-
100 ～ 230
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

8日目

10 ～ 20
330 ～ 2000
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
6
-
-
100 ～ 230
-
[B] オリエンタルモーター
12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1.一般用・半透明 [H] / 2.スライデイング用・緑 [S] / 3.ベルトなし [J]

1個

-( - )

14日目

  1. 1

Loading...

詳細情報

基本情報

【オススメ】CVSTRの後継機種となるGVTSNはこちら！
ACブラシレスモータを搭載したGVTSN2はこちら！
CVSTRと比較しベルト交換も容易な構造に変更し、さらにモータやプーリホルダ位置を内、外選択可能となっております。
また、メンテナンス性の向上、ミスミアルミフレーム5シリーズの溝形状を採用による豊富なアクセサリーが利用可能などメリット盛り沢山です。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ミスミコンベヤ選定情報

搬送ラインが丸ごと買える

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０

タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０

    タイミングベルトコンベヤ　ナロータイプ　単列ヘッド駆動２溝フレーム　φ１９／２０

    タイミングベルトコンベヤ　ナロータイプ　単列ヘッド駆動２溝フレーム　φ１９／２０

      タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）

      タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）

        タイミングベルトコンベヤ　GVシリーズ　単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

        タイミングベルトコンベヤ　GVシリーズ　単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

          平ベルトコンベヤ　薄型タイプ　中間駆動１溝フレーム　φ１５

          平ベルトコンベヤ　薄型タイプ　中間駆動１溝フレーム　φ１５

            平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

            平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

              プラチェーンコンベヤ　１列ヘッド駆動３溝フレーム　φ５７

              プラチェーンコンベヤ　１列ヘッド駆動３溝フレーム　φ５７

                平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                  平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

                  平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

                    平ベルトコンベヤ　GVシリーズ フルベルトタイプ　ヘッド駆動２溝フレーム（プーリ径３０mm）

                    平ベルトコンベヤ　GVシリーズ フルベルトタイプ　ヘッド駆動２溝フレーム（プーリ径３０mm）

                      平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０

                      平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０

                        平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　中間駆動2溝フレーム

                        平ベルトコンベヤ　GVシリーズ　フルベルトタイプ　ACブラシレスモータ　中間駆動2溝フレーム

                          平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０

                          平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～
                            ベルト種類 タイミングベルト タイミングベルト タイミングベルト タイミングベルト 平ベルト 平ベルト プラチェーン 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト 平ベルト
                            駆動位置 中間駆動 ヘッド駆動 中間駆動 ヘッド駆動 中間駆動 ヘッド駆動 ヘッド駆動 ヘッド駆動 中間駆動 ヘッド駆動 ヘッド駆動 中間駆動 ヘッド駆動
                            蛇行防止 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ
                            特徴 機幅ナロータイプ 機幅ナロータイプ 機幅ナロータイプ 機幅ナロータイプ 薄型フレームタイプ フルベルトタイプ 機幅ナロータイプ フルベルトタイプ フルベルトタイプ フルベルトタイプ フルベルトタイプ フルベルトタイプ フルベルトタイプ
                            テールローラ径D（テール乗移り部R）(mm) 19 19 30 30 15 30 - 30 30 30 50 30 50

                            タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０のレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            コンベアー
                            評価 5.0満足度：5.02022/08/30
                            自動機に使うコンベアーを購入するときは
                            大手メーカーで購入していましたが
                            納期の早さや部品交換などの部品の手配のしやすさが
                            わかりやすかったのでミスミのコンベアーにしました。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q ・ベルト幅１５mmを使用したい
                            ・Ｔ１０タイプを使用したい
                            ・６Ｗ以上のモーターを使用したい
                            ・平ベルトで搬送したい
                            A
                            特注対応になります。
                            Q 基準搬送方向と逆に搬送したい
                            A
                            配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
                            Q 使用している搬送用タイミングベルトの型式を教えてください。
                            A
                            一般用はLTBJA、スライディング用はLTBRAとなっております。

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
