ミスミ

コンベヤ用スタンド　Ｈ型

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1372

評価 3.7平均満足度3.7 この商品のレビューをみる（10件）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

【特長】・ベルトコンベヤ専用のスタンドです。・H型スタンドです。

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
使用コンベヤタイプ：

フラットベルトコンベヤ

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

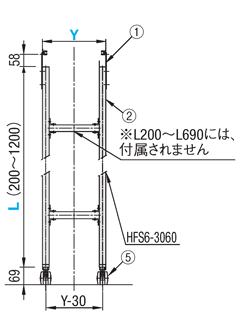

コンベヤスタンドH型（脚1台）
CSTWA（アジャスタタイプ）	CSTWC（キャスタタイプ）
[ ! ]1台では自立しません。

	①ブラケット	②アルミフレーム	③フットベース	④アジャストボルト	⑤キャスタ
[ M ]材質	スチール	アルミ材	スチール	スチール	軸	車輪
[ M ]材質	スチール	アルミ材	スチール	スチール	スチール	樹脂
[ S ]表面処理	三価クロメート	アルマイト処理	三価クロメート	三価クロメート	三価クロメート	ー

[ ! ]スタンドは部品を分割して発送いたします。お客様にて組立が必要です。
[ ! ]コンベヤ取付用ボルトは付属しません。コンベヤのナットサイズを確認いただき、ボルトをご用意ください。

規格表

型式		−	Y	−	L

Type	形状
CSTW	C	−	Y500	−	L1000

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		Y 指定1mm単位	L 指定1mm単位	￥基準単価
Type	形状
CSTW	A (アジャスタ) C (キャスタ)	150〜600	100～490	8,930
			500～690	9,470
			700～990	11,630
			1000～1200	12,260

型番リスト

表示件数:

型番	タイプ	幅 [Y](mm)	長さ [L](mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CSTWA-Y[150-600/1]-L[100-1200/1]	アジャスタータイプ(A)	150 ～ 600	100 ～ 1200	10	1個	-( - )	3日目
CSTWC-Y[150-600/1]-L[200-1200/1]	キャスタータイプ(C)	150 ～ 600	200 ～ 1200	10	1個	-( - )	3日目

基本情報

【特長】・ベルトコンベヤ専用のスタンドです。・H型スタンドです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1〜5	6～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

出荷日については、こちらをご覧ください。

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
