【簡易調整】角度調整ユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2168

当日出荷可能

評価 5.0平均満足度5.0 この商品のレビューをみる（1件）

通常価格(税別): 4,820円～ 5,890円

税込価格: 5,302円～ 6,479円

クランプ力に優れ、摺動に摩擦を与え角度ズレを抑制します。New!!! FAカメ...

詳細情報を確認する

耐荷重（範囲）(N)：

5～30
テーブル材質：

アルミ合金
テーブル表面処理：

黒アルマイト
移動ガイド：

すり合わせ
テーブルサイズ(厚み) H(mm)：

16
クランプ：

六角穴付ボルト
ボールねじ種類：

ハンドル操作
ボールねじ径(φ)：

1
調整可能角度：

45°

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定2件の候補があります。

My部品表保存

数量：
価格を確認

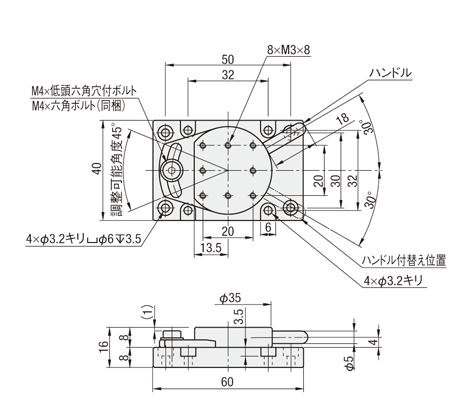

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

XKRC40

XKRC60

[ ! ]上下面2枚のプレートはすり合わせ式のため、取付相手側の平面精度により摺動重さが変わる可能性があります。
[ ! ]調整用ハンドルは取り外し可能で、ハンドルの取り付け穴は2箇所加工しております。
[ ! ]クランプボルトとして別途六角ボルト（M4）を同梱しておりますので、スパナでクランプが可能です。

[ A ]付属品　六角ボルトRSCB4−10 1本
[ M ]材　　質　アルミ合金
[ S ]表面処理　黒アルマイト

規格表

型式

XKRC60

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ステージ面(mm)	移動量	耐荷重(N)水平	自重 (kg)	￥基準単価
Type	No.
XKRC	40	φ35	±22.5°	9.8	0.07	4,500
	60	φ55		14.7	0.15	5,500

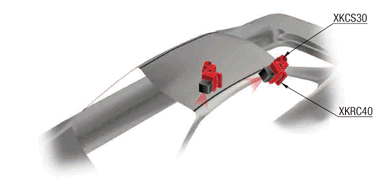

【組み合わせ可能な調整ユニット例】

	XKRC40	掲載ページ	XKRC60	掲載ページ
簡易調整ユニット	XKCS30	1895	XKCS30	1895
	XKDSP40	1964	XKDSP60	1964
	XKEMA40	1964	XKEMA60	1964
高精度ステージ標準ステージ	XFES40	1896	XFES60	1896
	XCRS40	1917	XCRS60	1917
	XZLNG40	1992	XZLNG60	1992
	ZFES40	1961	ZFES60	1961
	ZCRS40	1967	ZCRS60	1967
	ZLFG40	1972	ZLFG60	1972
	ZLPG40	1973	ZLPG60	1973
	ZLTG40	1974	ZLTG60	1974

型番リスト

表示件数:

型番	テーブルサイズ(長さ) L(mm)	テーブルサイズ(幅) W(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

XKRC40	31	35	10	1個	4,820円( 5,302円 )	在庫品1日目当日出荷可能
XKRC60	49.5	55	10	1個	5,890円( 6,479円 )	在庫品1日目当日出荷可能

基本情報

クランプ力に優れ、摺動に摩擦を与え角度ズレを抑制します。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ステージ面(mm)	移動量	耐荷重(N)水平	自重 (kg)	￥基準単価
Type	No.
XKRC	40	φ35	±22.5°	9.8	0.07	4,500
	60	φ55		14.7	0.15	5,500

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
	小口			大口
数　量	1〜2	3〜5	6〜10	11〜20	21〜
値引率	基準単価	10%	15%	20%	お見積り
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

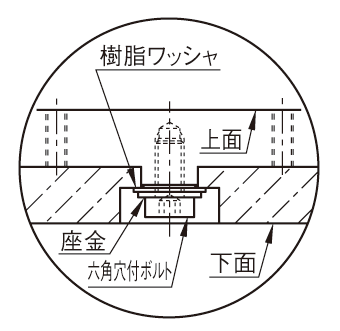

■フリクションの効果：
上下のプレートの接合部分に樹脂ワッシャを挿入したことで、
摺動時に適度な摩擦が発生し、クランプ用のボルトの増締めによる
角度ズレが発生しにくくなっています。

使用例

■塗装工程での検査カメラの位置調整

■シリンジの角度調整

■印字有無検査センサ位置調整

■電子部品の除電エアクリーニング

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
