ミスミ

コンベヤ用側面プレートD

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): 3,690円～ 14,490円

税込価格: 4,059円～ 15,939円

【特長】・コンベヤ用側面プレートです。・対応コンベヤ(No.)は、CVSTC1...

詳細情報を確認する

タイプ：

コンベヤ用モータカバー

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定22件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

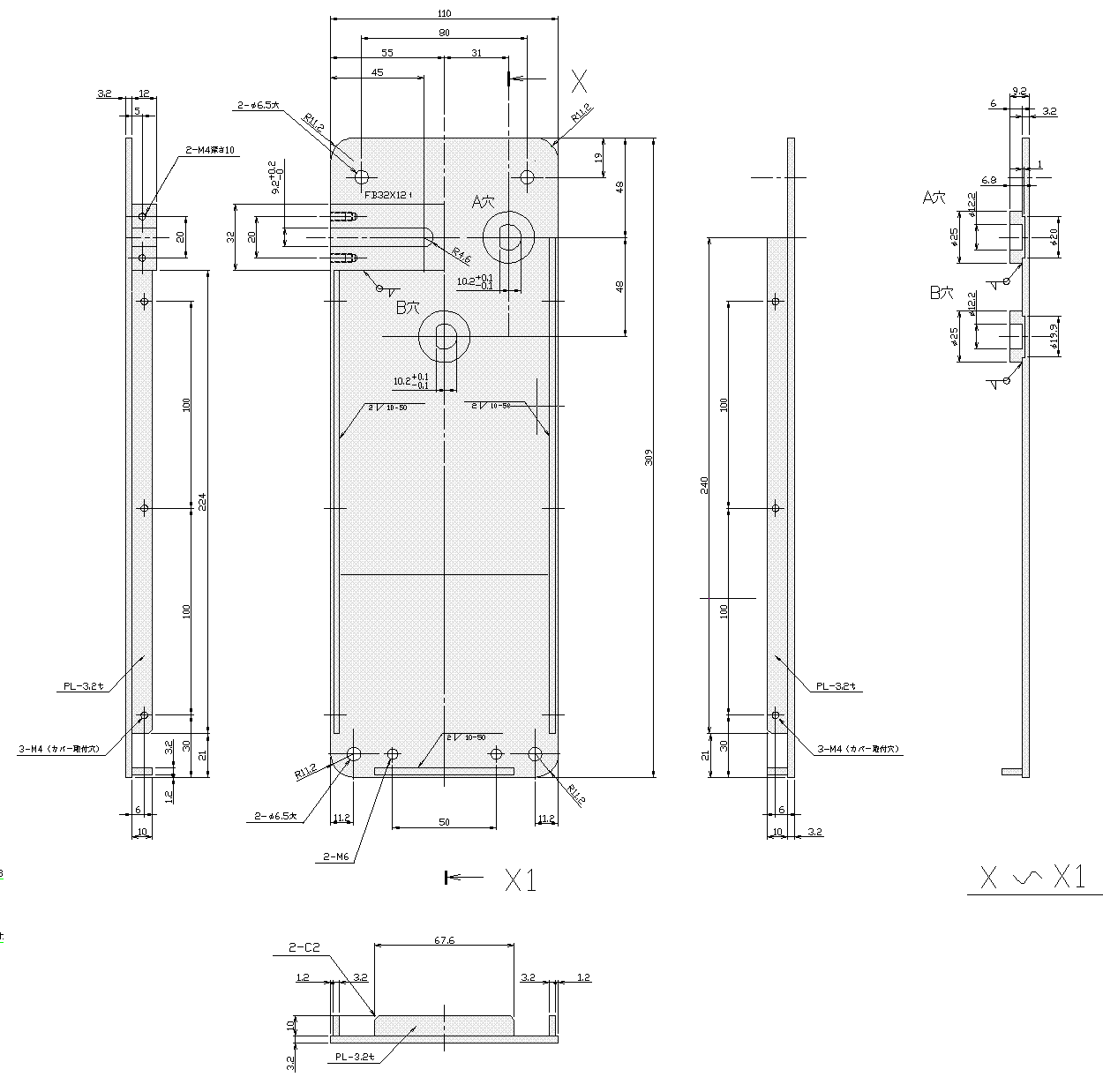

外形図・規格表

MSCPD1-L

MSCPD1-R

MSCPD1-R-60
コンベヤ用側面プレートD:関連画像

MSCPD1-R-80
コンベヤ用側面プレートD:関連画像

MSCPD1-R-90
コンベヤ用側面プレートD:関連画像

MSCPD2-L

MSCPD2-R

MSCPD2-R-60
コンベヤ用側面プレートD:関連画像

MSCPD2-R-80
コンベヤ用側面プレートD:関連画像

MSCPD3-L

MSCPD3-R

MSCPD4-L

MSCPD4-R

MSCPD5-L

MSCPD5-R

MSCPD6-L

MSCPD6-R

MSCPD7-L

MSCPD7-R

MSCPD7-R-60
コンベヤ用側面プレートD:関連画像

MSCPD7-R-80
コンベヤ用側面プレートD:関連画像

MSCPD7-R-90
コンベヤ用側面プレートD:関連画像

Type	[ M ]材質	[ S ]表面処理
MSCPD1	アルミ	塗装
MSCPD2	SS400	塗装
MSCPD3-L	SPCC	塗装
MSCPD3-R	SS400	塗装
MSCPD4-L	SPCC	塗装
MSCPD4-R	SS400	塗装
MSCPD5-L	SPCC	塗装
MSCPD5-R	SS400	塗装
MSCPD6-L	SPCC	塗装
MSCPD6-R	SS400	塗装
MSCPD7-L	アルミ	塗装
MSCPD7-R	アルミ	塗装

規格表

型式	−	カバーサイド	−	モータサイズ
MSCPD1	−	L
MSCPD2	−	R	−	60

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

Type	No.	カバーサイド L=ミスミロゴ入り R=相手側	モータサイズ	出力(W)	モータ穴加工	対応コンベヤ	￥基準単価
MSCPD	1	L	-	6・25・40・60・90	無	SVKN・SVKR	3,990
	1	R	-	6・25・40・60・90	無	SVKN・SVKR	3,990
	1	R	60	6	有	SVKN・SVKR	5,510
	1	R	80	25	有	SVKN・SVKR	5,510
	1	R	90	40・60・90	有	SVKN・SVKR	5,510
	2	L	-	6・25	無	CVSJA	13,280
	2	R	-	6・25	無	CVSJA	14,490
	2	R	60	6	有	CVSJA	14,490
	2	R	80	25	有	CVSJA	14,490
	3	L	-	6	無	CVSTC10	7,350
	3	R	-	6	無	CVSTC10	13,280
	4	L	-	6	無	CVSTC20	7,350
	4	R	-	6	無	CVSTC20	13,280
	5	L	-	6	無	CVSTR10	7,350
	5	R	-	6	無	CVSTR10	13,280
	6	L	-	6	無	CVSTR20	7,350
	6	R	-	6	無	CVSTR20	13,280
	7	L	-	6・25・40	無	CVGN・CVGP CVGR・CVGW	4,240
	7	R	-	6・25・40	無	CVGN・CVGP CVGR・CVGW	3,690
	7	R	60	6	有	CVGN・CVGP CVGR・CVGW	4,540
	7	R	80	25	有	CVGN・CVGP CVGR・CVGW	4,660
	7	R	90	40	有	CVGR・CVGW	4,800

※穴加工有無の選択基準は以下の表をご参考ください。

■側面プレートにモータ穴加工が必要となるベルト幅
※コンベヤのベルト幅が表内の数値以下の場合は穴加工有の側面プレートを選択してください。

対象コンベヤ	出力(W)	モータ仕様	モータメーカー
			パナソニック		オリエンタル		台湾製
			減速比5～25	減速比30～180	減速比5～25	減速比30～180	減速比5～75	減速比90～180
MSCPD	6	IM	100	110	110	120	120	120
		SCM	110	120	120	130	130	140
	25	IM	120	120	120	130	130	140
		SCM	130	130	130	140	140	150
SVKN・SVKR	6	IM	100
		SCM	100
	25	IM	100
		SCM	100
	40	IM	100		150		150
		SCM
	60	IM	150		150		150
		SCM	200		200		150	200
	90	IM	150		150		150	200
		SCM	200		200		200
CVGN・CVGP	6	IM	90	100	100	110	110
		SCM	100	110	110	120	120	130
	25	IM	110		110※1	120※2	120	130
		SCM	120		120※1	130※2	130	140
CVGN・CVGP CVGR・CVGW	6	IM	90	100	100	110	110
		SCM	100	110	110	120	120	130
	25	IM	110		110※1	120※2	120	130
		SCM	120		120※1	130※2	130	140
	40	IM	130		140※1	160※2	160	170
		SCM	140		150※1	170※2	170	180

※1　CVGN・CVGPの25W・40Wの際、減速比5～18
※2　CVGN・CVGPの25W・40Wの際、減速比25～180

型番リスト

表示件数:

型番	対応コンベヤ(No.)	対応モータサイズ	対応モータ出力(W)	カバーサイド	モーター穴加工	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

MSCPD1-L	SVKN・SVKR	-	6 ～ 90	L	なし	10	1個	3,990円( 4,389円 )	5日目
MSCPD1-R	SVKN・SVKR	-	6 ～ 90	R	なし	10	1個	3,990円( 4,389円 )	5日目
MSCPD1-R-60	SVKN・SVKR	60	6	R	あり	10	1個	5,510円( 6,061円 )	5日目
MSCPD1-R-80	SVKN・SVKR	80	25	R	あり	10	1個	5,510円( 6,061円 )	5日目
MSCPD1-R-90	SVKN・SVKR	90	40 ～ 90	R	あり	10	1個	5,510円( 6,061円 )	5日目
MSCPD2-L	CVSJA	-	6 ～ 25	L	なし	10	1個	13,280円( 14,608円 )	5日目
MSCPD2-R	CVSJA	-	6 ～ 25	R	なし	10	1個	14,490円( 15,939円 )	5日目
MSCPD2-R-60	CVSJA	60	6	R	あり	10	1個	14,490円( 15,939円 )	5日目
MSCPD2-R-80	CVSJA	80	25	R	あり	10	1個	14,490円( 15,939円 )	5日目
MSCPD3-L	CVSTC10	-	6	L	なし	10	1個	7,350円( 8,085円 )	5日目
MSCPD3-R	CVSTC10	-	6	R	なし	10	1個	13,280円( 14,608円 )	5日目
MSCPD4-L	CVSTC20	-	6	L	なし	10	1個	7,350円( 8,085円 )	5日目
MSCPD4-R	CVSTC20	-	6	R	なし	10	1個	13,280円( 14,608円 )	5日目
MSCPD5-L	CVSTR10	-	6	L	なし	10	1個	7,350円( 8,085円 )	5日目
MSCPD5-R	CVSTR10	-	6	R	なし	10	1個	13,280円( 14,608円 )	5日目
MSCPD6-L	CVSTR20	-	6	L	なし	10	1個	7,350円( 8,085円 )	5日目
MSCPD6-R	CVSTR20	-	6	R	なし	10	1個	13,280円( 14,608円 )	5日目
MSCPD7-L	CVGN・CVGP・CVGR・CVGW	-	6 ～ 40	L	なし	10	1個	4,240円( 4,664円 )	5日目
MSCPD7-R	CVGN・CVGP・CVGR・CVGW	-	6 ～ 40	R	なし	10	1個	3,690円( 4,059円 )	5日目
MSCPD7-R-60	CVGN・CVGP・CVGR・CVGW	60	6	R	あり	10	1個	4,540円( 4,994円 )	5日目
MSCPD7-R-80	CVGN・CVGP・CVGR・CVGW	80	25	R	あり	10	1個	4,660円( 5,126円 )	5日目
MSCPD7-R-90	CVGR・CVGW	90	40	R	あり	10	1個	4,800円( 5,280円 )	5日目

基本情報

【特長】・コンベヤ用側面プレートです。・対応コンベヤ(No.)は、CVSTC10・CVSTR10・CVSTC20・CVSTR20・CVGN・CVGP・CVGR・CVGW・CVGR・CVGW・CVSJA・SVKN・SVKRです。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1	2～
値引率	基準単価	お見積り
出荷日	通常	お見積り

納期

日目出荷

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
