コンベヤ用ヒンジピンA
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
-
- 種類：
- コンベヤ用片持ちピン
-
- 対応コンベヤ(No.)：
- CVSTC
-
- 公差：
- g6
-
- 材質：
- SS400
-
- 表面処理：
- 四三酸化鉄皮膜
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

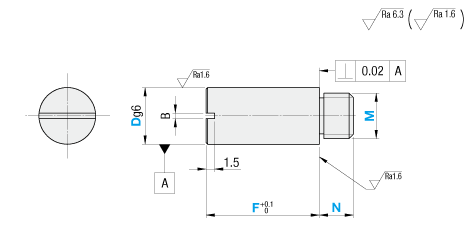

外形図・規格表
FXAD
FXAD(ツバ無)
材質 | 熱処理 | 表面処理 |
SS400 | なし | 四三酸化鉄皮膜 |
規格表
| 型式・Ｄ | - | Y | - | F | - | N | - | M |
| FXAD10 | - | Y0 | - | F26.5 | - | N6 | - | M8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
Type | Dg6 | Y | F | N | M | H | A | B | ¥基準単価 |
FXAD | 8 | 1.5～3.0 | 10.0～35.0 | 6～12 | 8 | D+2 | 1.5 | 1 | 1,870 |
10 | 2,030 |
型番リスト
- 表示件数:
| 型番 |
軸径 D(Φ) |
Y(mm) |
F(mm) |
M(mm) |
N(mm) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
8
|
0
|
10 ～ 35
|
8
|
6 ～ 12
| 10 | 1個 | -( -
) | 8日目 | |
8
|
1.5 ～ 3
|
10 ～ 35
|
8
|
6 ～ 12
| 10 | 1個 | -( -
) | 8日目 | |
10
|
0
|
10 ～ 35
|
8
|
6 ～ 12
| 10 | 1個 | -( -
) | 8日目 | |
10
|
1.5 ～ 3
|
10 ～ 35
|
8
|
6 ～ 12
| 10 | 1個 | -( -
) | 8日目 |
Loading...
詳細情報
基本情報
【特長】・コンベヤ用ヒンジピンです。・対応コンベヤ(No.)は、CVSTCです。
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
数量スライド（[ ! ]1円未満切り捨て）
数量 | 1～4 | 5～12 | 13～19 | 20～49 | 50～200 |
値引率 | 基準単価 | 3% | 7% | 10% | 10% |
納期 | 通常 | +5日 | |||
納期
| 8 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
