低発塵TPE熱可塑性エラストマーシート

低発塵TPE熱可塑性エラストマーシート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

低発塵でアウトガスの発生が非常に少ないTPEシートです。耐オゾン性にも優れるた...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 特性・用途：
    該当なし
  • 硬度（ショア・アスカー・針入度）：
    ショアA65
  • 色：
    グレー
  • 材質証明書：
    対象
  • 材質証明書：材質：
    オレフィン系TPE

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定51件の候補があります。

Loading...

外形図・規格表

■A寸固定タイプ

帯状タイプ

低発塵TPE熱可塑性エラストマーシート:関連画像



■A・B寸指定タイプ

標準タイプ


低発塵TPE熱可塑性エラストマーシート:関連画像

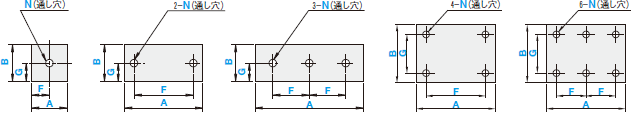

穴加工付タイプ

ー1穴ー 1H

ー2穴ー 2H

ー3穴ー 3H

ー4穴ー 4H

ー6穴ー 6H

低発塵TPE熱可塑性エラストマーシート:関連画像

■精度基準
T公差
T公差
1～5±0.3
A・B公差
A・B公差
200以下±0.5
201～300±1.0
A寸固定タイプA・B寸指定タイプ[ M ]材質[ H ]硬度色
シール無しシール付シール無しシール付
TPESTPESATPESSTPESSAオレフィン系TPE
（熱可塑性エラストマー）		ショアA65グレー
■A寸固定タイプ－帯状タイプ－
型式A
選択
TypeT
シール無し
TPES		シール付
TPESA		1

3

5		3
5
10
20
30
40
50
80
100
150
[ ! ]L寸は300mmになります		■A・B寸指定タイプ－標準タイプ－
型式指定1mm単位
TypeTAB
シール無し
TPESS		シール付
TPESSA		1

3

5		10～30010～300
[ ! ]A≧B≧T
■A・B寸指定タイプ－穴加工付タイプ－
型式指定1mm単位指定0.5ｍｍ単位ボルト呼び径選択
Type呼びTABFGN（通し穴）
シール無し
TPESS		シール付
TPESSA		1H
2H
3H
4H
6H		1
3
5		25～30025～3009～291
(1H・2H・4H）

9～145
(3H・6H）		5～295
(1H・2H・3H）

9～291
(4H・6H）		3
4
5
6
8
10

穴加工詳細
ボルト
呼び径		3456810
ｄ3.54.55.56.5912
[ ! ]A≧B≧T

[ ! ]F寸の指定範囲は、1Hタイプ選択の場合：d/2+2.5≦F≦A-d/2-2.5、2H・4Hタイプ選択の場合：d+5≦F≦A-d-5、
3H・6Hタイプ選択の場合：d+5≦F≦A/2-d/2-2.5が必要です。

[ ! ]G寸の指定範囲は、1H・2H・3Hタイプ選択の場合：d/2+2.5≦G≦B-d/2-2.5、4H・6Hタイプ選択の場合：d+5≦G≦B-d-5が必要です。
注文例■A寸固定タイプ
型式-A
TPES3-30
TPES5-100
■A・B寸指定タイプ
型式-A-B-F-G-ボルト呼び径
TPESS3-300-200
TPESS3H3-200-150-F140 -G120 -N5

追加工

型式－A－B－F－G－ボルト呼び径－（XC・YC）
TPESS4H5－ 100－ 80－ F60－ G20－ N5－ YC40
Alterations穴位置を左端面より指定穴位置を下端面より指定
CodeXCYC
Spec.XC＝指定1mm単位
[ ! ]5≦XC≦286
[ ! ]（2H・4Hタイプ）

d/2＋2.5≦XC≦A－F－d/2－2.5

[ ! ]（3H・6Hタイプ）

d/2＋2.5≦XC≦A－2F－d/2－2.5

YC＝指定1mm単位
[ ! ]5≦YC≦286
[ ! ]d/2＋2.5≦YC≦B－G－d/2－2.5
￥/1Code400400

型番リスト

表示件数:
  1. 1
型番
シール有無
厚み(mm)
幅(mm)
長さ(mm)
仕様
穴加工
ボルト呼び径（N）
G寸(mm)
F寸(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
シール付
1
3
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

230円( 253円 )

3日目

シール付
1
5
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

230円( 253円 )

3日目

シール付
1
10
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

250円( 275円 )

3日目

シール付
1
20
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

270円( 297円 )

3日目

シール付
1
30
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

300円( 330円 )

3日目

シール付
1
40
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

330円( 363円 )

3日目

シール付
1
50
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

360円( 396円 )

3日目

シール付
1
80
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

430円( 473円 )

3日目

シール付
1
100
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

480円( 528円 )

3日目

シール付
1
150
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

870円( 957円 )

3日目

シール付
1
300
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

1,750円( 1,925円 )

3日目

シール付
3
3
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

230円( 253円 )

3日目

シール付
3
5
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

240円( 264円 )

3日目

シール付
3
10
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

260円( 286円 )

3日目

シール付
3
20
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

300円( 330円 )

3日目

シール付
3
30
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

340円( 374円 )

3日目

シール付
3
40
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

380円( 418円 )

3日目

シール付
3
50
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

420円( 462円 )

3日目

シール付
3
80
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

540円( 594円 )

3日目

シール付
3
100
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

610円( 671円 )

3日目

シール付
3
150
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

1,240円( 1,364円 )

3日目

シール付
3
300
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

2,380円( 2,618円 )

3日目

シール付
5
3
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

240円( 264円 )

3日目

シール付
5
5
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

250円( 275円 )

3日目

シール付
5
10
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

280円( 308円 )

3日目

シール付
5
20
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

340円( 374円 )

3日目

シール付
5
30
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

390円( 429円 )

3日目

シール付
5
40
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

450円( 495円 )

3日目

シール付
5
50
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

500円( 550円 )

3日目

シール付
5
80
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

670円( 737円 )

3日目

シール付
5
100
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

790円( 869円 )

3日目

シール付
5
150
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

1,770円( 1,947円 )

3日目

シール付
5
300
-
A寸固定タイプ/帯状タイプ
穴加工無し
-
-
-
10

1個

3,290円( 3,619円 )

3日目

シール付
1
10 ～ 300
10 ～ 300
A・B寸指定タイプ/標準タイプ
穴加工無し
-
-
-
10

1個

-( - )

3日目

シール付
1
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
1H
3 ～ 10
5 ～ 295
9 ～ 291
10

1個

-( - )

3日目

シール付
3
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
1H
3 ～ 10
5 ～ 295
9 ～ 291
10

1個

-( - )

3日目

シール付
5
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
1H
3 ～ 10
5 ～ 295
9 ～ 291
10

1個

-( - )

3日目

シール付
1
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
2H
3 ～ 10
5 ～ 295
9 ～ 291
10

1個

-( - )

3日目

シール付
3
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
2H
3 ～ 10
5 ～ 295
9 ～ 291
10

1個

-( - )

3日目

シール付
5
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
2H
3 ～ 10
5 ～ 295
9 ～ 291
10

1個

-( - )

3日目

シール付
3
10 ～ 300
10 ～ 300
A・B寸指定タイプ/標準タイプ
穴加工無し
-
-
-
10

1個

-( - )

3日目

シール付
1
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
3H
3 ～ 10
5 ～ 295
9 ～ 145
10

1個

-( - )

3日目

シール付
3
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
3H
3 ～ 10
5 ～ 295
9 ～ 145
10

1個

-( - )

3日目

シール付
5
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
3H
3 ～ 10
5 ～ 295
9 ～ 145
10

1個

-( - )

3日目

シール付
1
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
4H
3 ～ 10
9 ～ 291
9 ～ 291
10

1個

-( - )

3日目

シール付
3
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
4H
3 ～ 10
9 ～ 291
9 ～ 291
10

1個

-( - )

3日目

シール付
5
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
4H
3 ～ 10
9 ～ 291
9 ～ 291
10

1個

-( - )

3日目

シール付
5
10 ～ 300
10 ～ 300
A・B寸指定タイプ/標準タイプ
穴加工無し
-
-
-
10

1個

-( - )

3日目

シール付
1
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
6H
3 ～ 10
9 ～ 291
9 ～ 145
10

1個

-( - )

3日目

シール付
3
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
6H
3 ～ 10
9 ～ 291
9 ～ 145
10

1個

-( - )

3日目

シール付
5
25 ～ 300
25 ～ 300
A・B寸指定タイプ/穴加工付タイプ
6H
3 ～ 10
9 ～ 291
9 ～ 145
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

低発塵でアウトガスの発生が非常に少ないTPEシートです。
耐オゾン性にも優れるためイオナイザー付近での使用やクリーンルームでの使用におすすめです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■A寸固定タイプー帯状タイプー
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
A
TYPET35102030405080100150
シール無し
TPES		1180190200220250270300370420790
31901902102502903203604705401,140
51902002302803403904406107101,650
シール付
TPESA		1220220240260290310340410460830
32202302502903203604005105801,180
52302402703203704304806407501,690
■A・B寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式A\基準単価
B
TYPET10～100101～200201～300
シール無し
TPESS
（×1.0）

シール付
TPESSA
（×1.1）

（　）素材係数		110～100340--
101～200460840-
201～3005409401,120
310～100450--
101～2006201,190-
201～3007401,4601,610
510～100620--
101～2008701,710-
201～3001,0401,9302,320
■数量スライド価格（[ ! ]1円未満切り捨て）
数量区分標準対応個別対応
小口大口
数量1～910～1415～1920～4950～
値引率基準単価5%10%18%お見積り
[ ! ]表示数量超えはお見積り
■穴加工料金
穴加工付
Type		ボルト呼び
N(通し穴)
1H100
2H200
3H300
4H400
6H600

[ ! ]穴加工付タイプは、標準タイプに穴加工料金を加えた金額になります。
（例）型式-A-B-F-G-ボルト呼び径のとき
 TPESS4H5-300-200-F200-G100-N8

  (標準タイプ単価)＋(穴加工料金)＝穴加工タイプ単価
  1,930 ＋ 400 ＝ 2,330円


納期

 3 日目出荷
急

ストークA

300円/1本>>こちら
[ ! ]同一サイズ3本以上は一律810円

概要・仕様

■TPEの特徴
TPO（ThermoPlasticOlefin）はハードセグメントとしてのPP（ポリプロピレン）中にソフトセグメントとなるEPDMを微分散させてあります。
比重が低く（１以下）軽量化が可能な、熱可塑性エラストマーです。
オレフィン系の特長である優れた電気特性（体積固有抵抗がNBRゴムの1000倍以上）を持っています。
酸、アルカリなどの薬品に強い耐薬品性を持っています。
優れた流動性により成形加工に優れており、また低発塵・低アウトガスなためリサイクルにも有効活用ができます。
【測定方法】
パーティクルカウンター KR-12A リオン製
Sample Volume：0.05CF
測定時間：2分毎　30分間
サンプルサイズ：2×10cm
●アウトガス検出試験結果
測定方法GCMSGCMSGCMSGCMS
アウトガスアセトアルデヒドt－トリメチルペンテンジメチルヘブタンキシレン
60℃ 60min.検出限界以下検出限界以下検出限界以下検出限界以下
検出限界0.01μg/g0.01μg/g0.01μg/g0.01μg/g
●発塵性試験結果            単位：P/CF
 0min10min20min30min
TPE4014060180
EPDM65°10027260112400-
CR65°1004360992014060
ふっ素80°78054080220
ウレタン90°406860720360
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

低発塵TPE熱可塑性エラストマーシート

低発塵TPE熱可塑性エラストマーシート

    非汚染性クロロプレンゴムシート

    非汚染性クロロプレンゴムシート

      超低硬度ウレタン　シートタイプ

      超低硬度ウレタン　シートタイプ

        天然ゴムシート

        天然ゴムシート

          飴ゴムシート

          飴ゴムシート

            特殊気孔ポリウレタン－ソフラス®シートタイプ－

            特殊気孔ポリウレタン－ソフラス®シートタイプ－

              ブチルゴムシート

              ブチルゴムシート

                ゲルシート

                ゲルシート

                  衝撃吸収ジェルクッション

                  衝撃吸収ジェルクッション

                    エチレンゴムシート

                    エチレンゴムシート

                      【クリーン洗浄品】ウレタンシート金属プレート焼付タイプ

                      【クリーン洗浄品】ウレタンシート金属プレート焼付タイプ

                        断熱保温テープ

                        断熱保温テープ

                          防滑ゴムシート

                          防滑ゴムシート
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - 483円～ 1,420円～ - - - -
                            通常出荷日 3日目   3日目   5日目   3日目～   3日目～   3日目   3日目～   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目～   6日目～   お見積り   3日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS非対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） -
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし 該当なし クリーン洗浄 該当なし -
                            硬度（ショア・アスカー・針入度） ショアA65 ショアA60 ショアA15 ショアA65 ショアA45 アスカーC7 ショアA65 針入度55 - ショアA65 - - -
                            色 グレー グレー 黒 黒色 アメ色 白 - - グレー - - - -
                            材質証明書 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象 対象

                            低発塵TPE熱可塑性エラストマーシートのレビュー

                            この商品のレビューはありません レビューを書く

                            ウレタン・ゴム・スポンジ・フェルト　シートカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
