コンベヤ用回転軸　-両端段付タイプ-

コンベヤ用回転軸　-両端段付タイプ-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）
通常価格(税別)
 -
税込価格
 -

【特長】・コンベヤ用回転軸の両端段付タイプです。【材質】・S45Cです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

＜フエスト×ミスミ＞パレット移載リフタ

型番

SFRQCA12-[50-340/0.5]-P[8,​10]-LA[4-50/0.5]-LB[4-50/0.5] 解除

Loading...

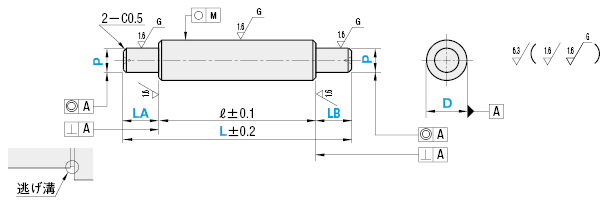

外形図・規格表

コンベヤ用回転軸　-両端段付タイプ-:関連画像
[ ! ]LA+LB≦L/2
[ ! ]ℓ=L－(LA＋LB)
[ ! ]端面に、センター穴がつく場合があります。
[ ! ]段部には、幅1.5mm以下 深さ0.3mm以下の逃げ溝がつきます。
[ ! ]SFRQCAの段部Pには研磨逃げ溝がつきません。段部R=0.2以下になります。
D公差
h7h6
10 0
－0.015		 0
－0.009
12 0
－0.018		 0
－0.011
15
20 0
－0.021		 0
－0.013
25
30
35－ 0
－0.016
40
50
D真円度M
SFRQCAその他
100.0040.003
12
150.005
20
250.0060.005
30
35－
40
50

Type

D,P公差

同軸度

直角度

材質

表面処理

SFRQCA

g6

φ0.05

0.05

S45C

四三酸化鉄皮膜

規格表

  価格表

型式

-

L

-

P

-

LA

-

LB

SFRQCA12



216



P10



LA12



LB12



Type

D

L
指定0.5mm単位

P
選択

LA
指定0.5mm単位

LB
指定0.5mm単位

SFRQCA

12

50.0-340.0

8

4.0-40.0

4.0-40.0

10

5.0-50.0

5.0-50.0

 ※LA(LB)≦P×3

追加工

型式−L−P−LA−LB−(WE・GE・AE・HE)
SFRQCA12−200.5−P10−LA30−LB30−WE0−GE13−AE90−HE0.5
AlterationCodeSpec.\/1Code
角度指定2面取り加工
WE基準面0°の他に任意の角度位置に平面取りを追加工します。
平面取り位置と平面取り長さ・角度・深さを指定。角度0°の場合、平面取りは1ヶ所になります。
指定方法 WE0-GE13-AE90-HE0.5
WE＝指定1mm単位　GE＝指定1mm単位　AE＝指定30°単位　HE＝指定0.5mm単位
WE≦L/3
0°≦AE≦330°
0.5≦HE≦2		800

型番リスト

表示件数:
  1. 1
型番
L(mm)
LA(mm)
LB(mm)
P(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SFRQCA12-[50-340/0.5]-P[8,10]-LA[4-50/0.5]-LB[4-50/0.5]

50 ～ 340
4 ～ 50
4 ～ 50
8 ～ 10
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・コンベヤ用回転軸の両端段付タイプです。【材質】・S45Cです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

¥基準単価

Type

D

L50.0～100.0

L100.5～200.0

L200.5～300.0

L300.5～340.0

SFRQCA

12

2,5003,1503,8904,230
数量スライド（[ ! ]1円未満切り捨て）

数量

1～5

6～10

11～20

値引率

基準単価

5%

10%

[ ! ]表示数量超えはお見積り

納期

 3 日目発送

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
