コンベヤヨウクドウプーリ　（ＣＨＴＤＷ）　　　　　　　

コンベヤヨウクドウプーリ　（ＣＨＴＤＷ）　　　　　　　

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・コンベヤ用駆動プーリです。・対応コンベヤ(No.)は、CVSMB、S...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

傾斜配置シリンダで簡略方向転換

型番

未確定3件の候補があります。

Loading...

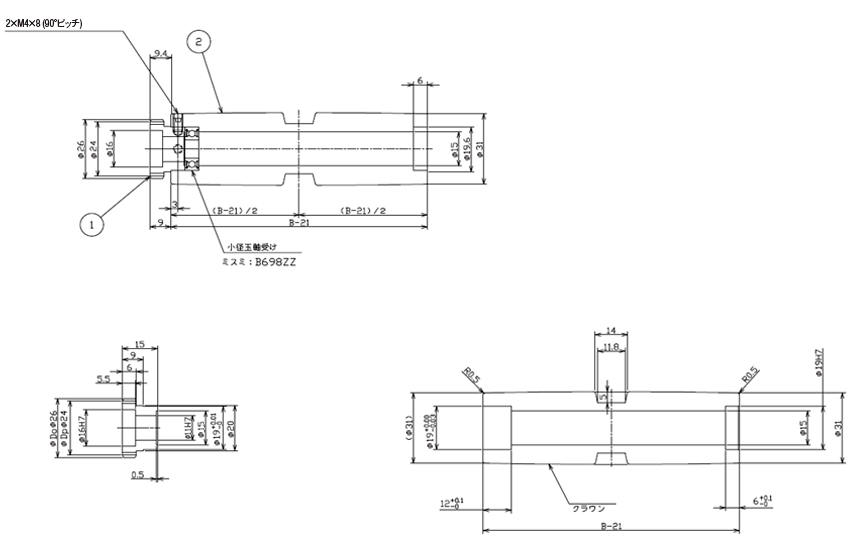

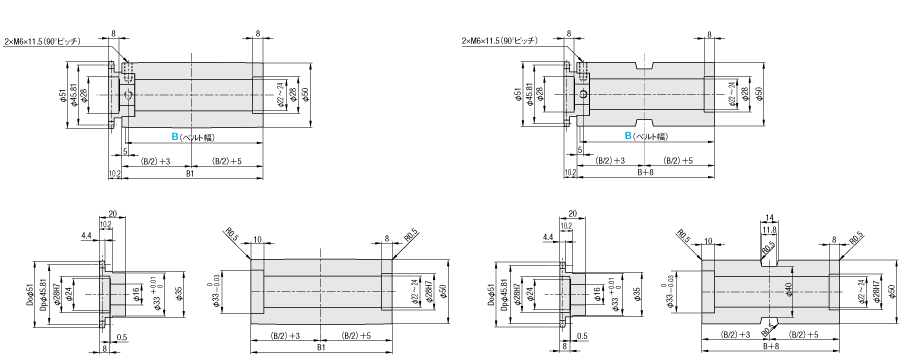

外形図・規格表

CHTDW ①＜スプロケット＞ ②＜プーリ＞ CHTDWM ①＜スプロケット＞ ②＜プーリ＞
コンベヤヨウクドウプーリ　（ＣＨＴＤＷ）:関連画像 CHTDWT ①＜スプロケット＞ ②＜プーリ＞
[ ! ]スプロケットとプーリは圧入によって組付いています。
型式材質表面処理
①スプロケット②プーリ①スプロケット②プーリ
CHTDWS45CA5052四三酸化鉄被膜白アルマイト
CHTDWM
CHTDWT

規格表

型式－B
CHTDW－100

型番リスト

表示件数:
  1. 1
型番
対応コンベヤ(No.)
ベルト幅[B](mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
SVKN
50 ～ 450
10

1個

-( - )

8日目

SVKR
50 ～ 450
10

1個

-( - )

8日目

CVSMB
50 ～ 450
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・コンベヤ用駆動プーリです。・対応コンベヤ(No.)は、CVSMB、SVKN、SVKRです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B(ベルト幅)
指定10mm単位		対応コンベア\基準単価
B50～100B110～150B160～200B210～250B260～300B310～350B360～400B410～450
CHTDW50～450SVKN10,13010,58011,38012,43017,66020,73022,05023,370
CHTDWMSVKR10,13010,67011,39012,29016,33019,81020,82021,890
CHTDWT50～300CVSMB8,6709,45010,98012,82013,250－－－
数量区分標準対応個別対応
小口大口
数　量1～23〜
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 8 日目発送

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
