平ベルトコンベヤ　ヘッド駆動3溝フレーム　φ５０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1243

評価 0.0 0件のレビュー（商品レビューの投稿ができます）この商品のFAQをみる(1件)

通常価格(税別): -

税込価格: -

業界最小レベル1mm単位の幅指定ができる平ベルトコンベヤです。メンテナンス性と...

詳細情報を確認する

ベルト種類：

平ベルト
駆動位置：

ヘッド駆動
蛇行防止：

蛇行防止クラウンプーリ
テールローラ径D（テール乗移り部R）(mm)：

50
ドライブローラ径(mm)：

50

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定30件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

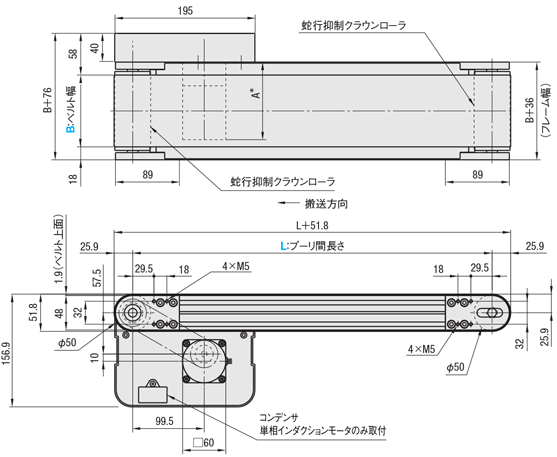

外形図

フレーム断面・拡大（左右対称）

X部(M3用)

Y部(M6用)

[ ! ]JIS規格の六角ナット使用可能です。

CVGC
6Wモータ仕様

Ａ＊は下記参照

25Wモータ仕様

40Wモータ仕様

※L≧340の場合、1溝につき4個ずつナットが挿入されています。

ナット挿入用ザクリ穴が必要な場合は、追加工にてご指定ください。

[ ! ]図中の寸法はベルト仕様H(厚み0.9mm)での寸法となります。

ベルト厚みは、ベルト仕様によって異なるためご注意ください。

ベルト仕様はこちら～をご参照ください。

[ ! ]使用環境により、搬送不良が起こる可能性がございます。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。

スタンド追加工に関する詳細はこちら参照

■搬送能力

＊参考値

[ ! ]アキューム搬送 (スライディングベルト

のみ適用)の場合はグラフの1/2以下

の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる

場合がございます。

[ ! ]このグラフは水平条件での搬送能力です。

■ギヤヘッド減速比
＊負荷状態により減少することがあります。

＊参考値

ギャヘッド減速比	ベルト速度(m/min)
ギャヘッド減速比	50Hz	60Hz
5	47.1	56.5
7.5	31.4	37.7
9	26.2	31.4
12.5	18.8	22.6
15	15.7	18.8
18	13.1	15.7
25	9.4	11.3
30	7.9	9.4
36	6.5	7.9
50	4.7	5.7
60	3.9	4.7
75	3.1	3.8
90	2.6	3.1
100	2.4	2.8
120	2.0	2.4
150	1.6	1.9
180	1.3	1.6

[ ! ]モータ仕様IMの場合上表の搬送速度で定速になります。
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。

コンベヤ　溝部適用ナット

挿入位置	Ｌ≧340以上の場合コンベヤ側面の溝に挿入済み（4個/1溝）追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR3	M3 （並目）	0.5	―
Y部	JIS1種六角ナット	LBNR6	M6 （並目）	1.0	コンベヤ用後入れナット（10個入り）	PACK-CHNT6-5	M5 （並目）	0.8
	―					PACK-CHNT6-4	M4 （並目）	0.7
	―					PACK-CHNT6-3	M3 （並目）	0.5

オリエンタルモータスピードコントローラ外形図
6W/25W/40W共通

コントロールユニット裏面

白

黒

単相100V用プラグ(付属品)
(単相200V用はリード線)

接地
(アース用リード線：緑)

＊図の接続でモータ軸は時計方向に回転します。
　点線の位置に差し替えると反時計方向に回転します。

台湾モータスピードコントローラ外形図

[ ! ]モータケーブルは延長できません。

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
6W	インダクションモータ	オリエンタルモーター	12.5〜18	105.0
			25〜180	115.0
		台湾製	12.5〜75	114.7
			90〜180	120.7
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	115.0
			25〜180	125.0
		台湾製	12.5〜75	126.9
			90〜180	132.9
25W	インダクションモータ	オリエンタルモーター	5〜18	117.0
			25〜180	127.5
		台湾製	5〜75	129.0
			90〜180	136.0
	スピードコントロールモータ	オリエンタルモーター	5〜18	127.0
			25〜180	137.5
		台湾製	5〜75	139.5
			90〜180	146.5

出力(W)	モータ		減速比	A
	仕様	メーカ
40W	インダクションモータ	オリエンタルモーター	12.5〜18	147.0
			25〜180	165.0
		台湾製	12.5〜75	164.6
			90〜180	173.6
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	157.0
			25〜180	175.0
		台湾製	12.5〜75	175.1
			90〜180	184.1

	フレーム	モータカバー	プーリホルダ
[ M ]材質	アルミ材	アルミ材	アルミ材
[ S ]表面処理	アルマイト処理	塗装	塗装

■機体重量
（モータ出力6Wの場合）　　　 (kg)

	機長L(mm)
ベルト幅 B(mm)	500	750	1000	1500	2000
50	6.5	7.9	9.3	12	14.8
100	7.6	9.1	10.6	13.7	16.8
150	9.8	11.6	13.4	17	20.7
300	12	14.1	16.2	20.4	24.6

※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。

規格表

型式

−

モータ

−

ベルト仕様

−

モータメーカー選択

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

CVGC

−

1200

−

S200

−

CVGC

−

1200

−

(モータ・ギヤヘッドなし)

型式

B
指定1mm単位

L
指定5mm単位

モータ選択

ベルト仕様

モータメーカー選択
[ ! ]メーカーごとに価格が異なります。

出力(W)

電圧(V)

仕様

ギヤヘッド減速比

CVGC

40〜300

240〜2000

6
25
40

T100(単相)
T200(単相)

IM
(インダクションモータ)
SCM
(スピードコントロールモータ)

5
18
60
150

7.5
25
75
180

9
30
90

12.5
36
100

15
50
120

H(一般用・緑)
W(一般用・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
F(食品搬送用・白)
O(耐油仕様・紺)
N(非粘着仕様・白)
J(ベルトなし)

※モータメーカBの場合、下表の「ベルト仕様」からご選定ください。

B(オリエンタルモーター)
C(台湾製モータ)

※Cは搬送速度が20％程度低くなる可能性があります。

25
40

S200(三相)

IM(インダクションモータ)

[ NG ]出力6のとき5〜9適用不可

6
25
40

NV(モータなし)

NM(モータなし)

NH(ギヤヘッドなし)

R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちら〜参照 [ ! ]ベルト詳細は>>こちら〜参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。

[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照

[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。

[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。

ベルト仕様	標準ベルト(本体価格のみ)	オプションベルト１(＋￥3,000)	オプションベルト２(＋￥5,500)	ベルトなし(−￥4,000)
一般用	H(緑)　W(白)　HG(緑)	−	HY(黄緑)　HBN(スカイブルー)　HGN(緑)	Ｊ (ベルトなし)
スライディング用	G(緑)　S(白)	−	−
傾斜搬送用	LG(緑)　LW(白)	−	LGN(緑)　LWN(白)　LYN(灰)
グリップ仕様	−	GG(緑)　GW(白)	GSN(緑)
耐油仕様	O(紺)　OH(緑)　OG(緑)	OW(白)	ON(白)
非粘着仕様	N(白)　NS(白)	NB(スカイブルー)　NBG(ライムグリーン) HH(緑)　HW(白)	NWN(白)　NSN(スカイブルー)　NGN(ライムグリーン) HBG(緑)　HBW(白)　BW(白)
食品搬送用	F(白)	KW(白)　KSB(スカイブルー)　PHB(スカイブルー)	PHN(スカイブルー)　PWN(白)　KWN(白)　KDN(白)
電子部品搬送用	D(黒)　DS(黒)	−	DG(黒)

[ ! ]平ベルト詳細は>>こちら〜参照
[ ! ]モータメーカC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+160) / 1000　　　Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
[ ! ]タイミングベルト交換方法については>>こちらをご参照ください。

スピードコントロールモータ型番

モータ			オリエンタルモーター		台湾製モータ
			モータ型番	ギヤヘッド型番 ※□には減速比が入ります		ギヤヘッド型番 ※□には減速比が入ります
					モータ型番
出力	仕様	電圧
6W	スピードコントロールモータ	単相100V	US206−401	2GN□S	PACMSV-UT60-W6-V100	PACMGXT60-□
		単相200V	US206−402		PACMSV-UT60-W6-V200
25W	スピードコントロールモータ	単相100V	US425−401	4GN□S	PACMSV-UT80-W25-V100	PACMGXT80-□
		単相200V	US425−402		PACMSV-UT80-W25-V200
40W	スピードコントロールモータ	単相100V	US540−401	5GN□S	PACMSV-UT90-W40-V100	PACMGXT90-□
		単相200V	US540−402		PACMSV-UT90-W40-V200
備考			[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット、コンデンサ＊、スピードコントロール用取り付けねじ、取扱説明書＊60Ｗ、90Ｗのみ。		[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。

オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ出力	延長用接続ケーブル型番
	長さ	単相100V、単相200V		単相110V、単相115V 単相220V、単相230V

6W 25W 40W	1m	CC-1	モーター側コントロールユニット側	CC01SU05	モーター側スピードコントローラ側
	2m	CC-2		CC02SU05
	3m	CC-3		CC03SU05
	4m	CC-4		CC04SU05
		・継ぎ足しできるケーブルの最大延長距離は4mです。		・継ぎ足しできるケーブルの最大延長距離は10mです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

モータ位置勝手違い

モータ位置が変更できます。
ヘッド駆動タイプのみ指定できます。
〈指定方法〉：MK

[ ! ]一部機種はMKを追加するこ
とにより、関連する部品も変
更されます。

CVGC-100-1000-25-T100-
IM-25-H-B-MK

6,000

FYA
FYB

追加ザグリ穴

ヘッド駆動

追加でナット挿入用のザグリ穴を手前と
奥のフレームに加工します。
〈指定方法〉：FYA300　FYA300-FYB600

対応コンベヤ	FYA・FYB
CVGC・CVGD	180≦FYA・FYB≦（L-75）

[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。

CVGC-100-1000-25-T100-
IM-25-H-B-FYA500

1,200

モータカバー窓付きタイプ
ヘッド駆動

モーターカバー窓付きタイプに変更できます。
〈指定方法〉：CW

[ ! ]メンテナンス用に樹脂プレート
単品でも購入可能
詳細はこちら

CVGC-100-1000-25-T100-
IM-25-H-B-CW

3,000

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

SCB

スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット

スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB

[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。

CVGC-100-1000-25-
T100-SCM-25-H-B-SCB

800

ANT□

後入れナット付属

ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品（1本）	A	B	T
			セットスクリュー
ANT5	4 8 12	3	M4×5	4.9	7	4
（M5溝用）		4
ANT6		3	M4×6	5.9	8	4.5
（M6溝用）		4
		5

CVGC-100-1000-25-
T100-SCM-25-H-B-
ANT6-Q8-4

カット数量	￥基準単価
Q	￥基準単価
4	300
8	500
12	700

TBM

端子箱付モータ
■オリエンタルモーター仕様

インダクションモータを端子箱
付きのタイプに変更します。
〈指定方法〉：TBM

[ ! ]オリエンタルモーター仕様のみ選定可能。

CVGC-100-1000-25-
T100-SCM-25-H-B-TBM

5,000

追加工

コンベヤ用スタンド追加

適用条件

指定例

コード

NA□

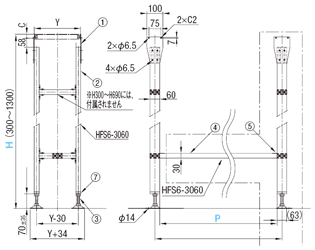

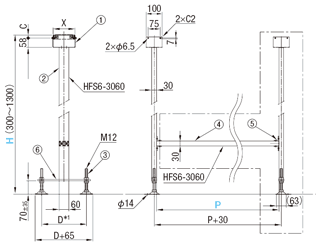

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1　D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。
[ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨
しております。
[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された
仕様です。
[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	－
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	－
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
CVGC・CVGD	41	B+37

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA	1
WA	2	300～	300～
	3	1300	2000
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、
⑤ブラケットは付属しません。
[ ! ]□=1の場合自立しません。
[ ! ]□≧2の場合に④アルミフレームが
不要の場合は本追加工ではなく、
単品のCSTS、CSTWを
ご注文ください。
（こちら,およびこちら）
[ ! ]スタンドは部品を分割して発送
いたします。お客様にて
組立が必要です。

CVGC-100-1000-25-T100-
SCM-25-H-B-NA1-H800-PN

WA□

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

CVGC-200-1000-25-T100-
SCM-25-H-B-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格)	=	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	=	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	=	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

メンテナンス部品検索（構成部品一覧）

メンテナンス部品の検索手順は>>こちらをご参照ください。
表示される「構成部品一覧」から部品を直接ご注文いただけます。
「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。

規格外品サービスへのご案内
カタログ記載以外のサイズ変更・モータ交換など、特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は「2D図面加工品」へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。

規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある「お問合せフォーム」より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	L240〜300	L305〜400	L405〜500	L505〜600	L605〜700	L705〜800	L805〜900	L905〜1000	L1005〜1100	L1105〜1200	L1205〜1300	L1305〜1400	L1405〜1500	L1505〜1600	L1605〜1700	L1705〜1800	L1805〜1900	L1905〜2000
CVGC	40〜50	83,480	84,000	84,630	84,740	85,470	86,100	86,940	87,680	88,620	89,150	89,780	90,410	91,040	91,670	92,400	93,140	93,870	94,500
	60〜100	－	88,940	89,570	89,880	90,620	91,560	92,400	93,240	94,290	95,030	95,760	96,500	97,340	98,070	98,910	99,750	100,590	101,430
	110〜150	－	－	－	93,450	94,500	95,660	96,810	97,970	99,230	100,170	101,220	102,270	103,220	104,270	105,420	106,470	107,520	108,680
	160〜200	－	－	－	－	97,760	98,810	100,070	101,330	102,690	103,640	104,690	105,740	106,790	107,840	108,990	110,040	111,200	112,460
	210〜250	－	－	－	－	－	－	105,630	107,100	108,890	110,150	111,410	112,670	114,030	115,400	116,870	118,230	119,600	121,070
	260〜300	－	－	－	－	－	－	－	111,720	113,820	115,080	116,450	117,810	119,280	120,650	122,120	123,690	125,160	126,630

[ ! ]表示数量超えはWOSにてご確認ください。

モータ仕様価格	モータ出力	仕様	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)
	6W 25W 40W	IM	本体価格＋￥5,000	本体価格のみ	本体価格－￥6,000
	6W 25W 40W	SCM	本体価格＋￥11,000	本体価格＋￥ 6,000	本体価格－￥6,000

ベルト仕様価格	標準ベルト	オプションベルト１	オプションベルト２	ベルトなし
ベルト仕様価格	本体価格のみ	本体価格＋￥3,000	本体価格＋￥5,500	本体価格−￥4,000

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜5	6〜9	10〜
値引率	基準単価	基準単価	3％
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数:

型番	ベルト幅/ピッチ B(mm)	プーリ間長さ L(mm)	モータ仕様	モータ出力(W)	モータ電圧 T （単相） ※日本向け(V)	モータ電圧 S （三相） ※日本向け(V)	モータ電圧 TA （単相）※インターナショナル(V)	モータ電圧 SA （三相）※インターナショナル(V)	モータ電圧（モータなし）	モータメーカー選択	ギヤヘッド減速比	ベルト仕様	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-NV-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-S200-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-SA[200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-T[100,200]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-[BW,D,DG,DS,F,G,GG,GSN,GW,H,HBG,HBN,HBW,HG,HH,HW,J,KSB,KW,KWN,LG,LW,N,NB,NBG,NGN,NS,NSN,NWN,O,OG,OH,ON,OW,PWN,S,W]-[C,R]

1個

-( - )

8日目

1個

-( - )

14日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-[C,R]

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHB-B

1個

-( - )

40日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-[C,R]

1個

-( - )

30日目

CVGC-[40-300/1]-[240-2000/5]-[6,25,40]-TA[100,110,115,200,220,230]-[IM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-PHN-B

1個

-( - )

30日目

基本情報

業界最小レベル1mm単位の幅指定ができる平ベルトコンベヤです。メンテナンス性と省スペースに優れています。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。
規格表内の紫文字は2024年6月に規格を変更した商品です。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

概要・仕様

仕様・概要

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品平ベルトコンベヤ　ヘッド駆動3溝フレーム　φ５０	平ベルトコンベヤ　中間駆動3溝フレーム　φ５０	平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　蛇行抑制桟付ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　横桟付ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０	タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０	ステンレスベルトコンベヤ　ヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付きヘッド駆動３溝フレーム　φ５０	平ベルトコンベヤ　中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　蛇行抑制桟付中間駆動３溝フレーム　φ５０	タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	8日目～	8日目～	8日目～	お見積り	16日目	8日目～	8日目～	12日目～	8日目～	8日目～	8日目～	8日目～	10日目～
ベルト種類	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	平ベルト	タイミングベルト	ステンレスベルト	平ベルト	平ベルト	平ベルト	平ベルト	タイミングベルト
駆動位置	ヘッド駆動	中間駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	多列ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	中間駆動	中間駆動	多列中間駆動
蛇行防止	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止桟溝付き	蛇行防止クラウンプーリ
テールローラ径D（テール乗移り部R）(mm)	50	50	50	50	50	30	50	50	30	50	30	50	50
ドライブローラ径(mm)	50	50	50	50	50	30	50	50	30	50	50	50	50

back next
