平ベルトコンベヤ 中間駆動3溝フレーム φ５０
- 通常価格(税別)
- -
- 税込価格
- -
駆動部の位置調整も可能な平ベルトコンベヤです。中央の駆動部内でのテンション調整...
-
- ベルト種類：
- 平ベルト
-
- 駆動位置：
- 中間駆動
-
- 蛇行防止：
- 蛇行防止クラウンプーリ
-
- テールローラ径D（テール乗移り部R）(mm)：
- 50
-
- ドライブローラ径(mm)：
- 50
(i)ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。 ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図・規格表

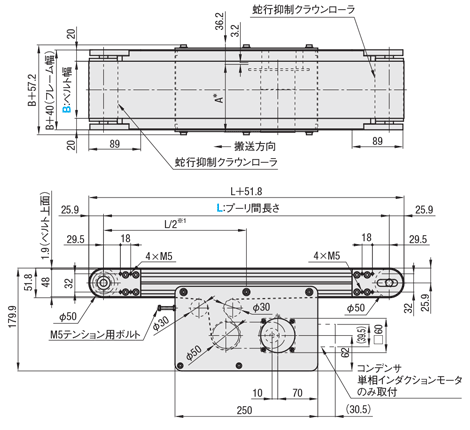

外形図

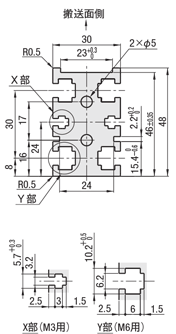

フレーム断面・拡大（左右対称）
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]使用環境により、搬送不良が起こる
可能性がございます。
CVGR

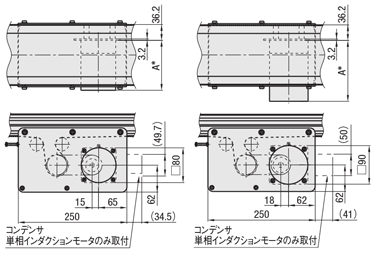

6Wモータ仕様
6Wモータ仕様
Ａ＊は下記参照
25Wモータ仕様
40Wモータ仕様
※2 L≧485の場合、1溝につき4個ずつナットが挿入されています。
ナット挿入用ザグリ穴が必要な場合は、追加工にてご指定下さい。
[ ! ]図中の寸法はベルト仕様H(厚み0.9mm)での寸法となります。
ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちらをご参照ください。

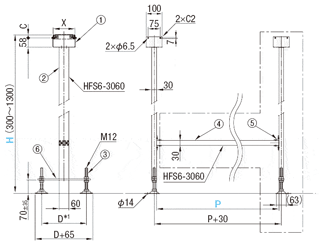

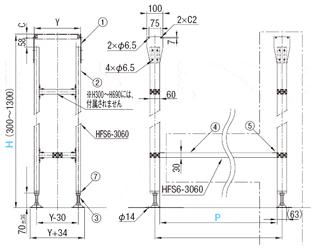

[ ! ]L≧1000の場合、スタンド取付を推奨しております。
スタンド追加工に関する詳細はこちら参照

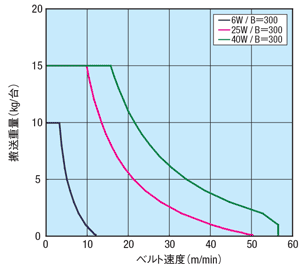

■搬送能力
＊参考値
[ ! ]アキューム搬送 (スライディングベルト
のみ適用)の場合はグラフの1/2以下
の搬送能力でご検討ください。
[ ! ]ご使用条件によって搬送能力が異なる
場合がございます。
■ギヤヘッド減速比
＊負荷状態により減少することがあります。
＊参考値
| ギャヘッド減速比 | ベルト速度(m/min) | |
| 50Hz | 60Hz | |
| 5 | 47.1 | 56.5 |
| 7.5 | 31.4 | 37.7 |
| 9 | 26.2 | 31.4 |
| 12.5 | 18.8 | 22.6 |
| 15 | 15.7 | 18.8 |
| 18 | 13.1 | 15.7 |
| 25 | 9.4 | 11.3 |
| 30 | 7.9 | 9.4 |
| 36 | 6.5 | 7.9 |
| 50 | 4.7 | 5.7 |
| 60 | 3.9 | 4.7 |
| 75 | 3.1 | 3.8 |
| 90 | 2.6 | 3.1 |
| 100 | 2.4 | 2.8 |
| 120 | 2.0 | 2.4 |
| 150 | 1.6 | 1.9 |
| 180 | 1.3 | 1.6 |
[ ! ]モータ仕様SCMの場合、最高速度は上表の値をご参照ください。
コンベヤ 溝部適用ナット
| 挿入位置 | Ｌ≧485以上の場合コンベヤ側面の溝に挿入済み（4個/1溝） 追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売） | 後入れナット（別売） 加工・分解無しで挿入可能 | ||||||
| 品名 | 型番 | ねじの呼び | ピッチ | 品名 | 型番 | ねじの呼び | ピッチ | |
| X部 | JIS1種六角ナット | LBNR3 | M3 （並目） | 0.5 | ― | |||
| Y部 | JIS1種六角ナット | LBNR6 | M6 （並目） | 1.0 | コンベヤ用後入れナット （10個入り） | PACK-CHNT6-5 | M5 （並目） | 0.8 |
| ― | PACK-CHNT6-4 | M4 （並目） | 0.7 | |||||
| PACK-CHNT6-3 | M3 （並目） | 0.5 | ||||||

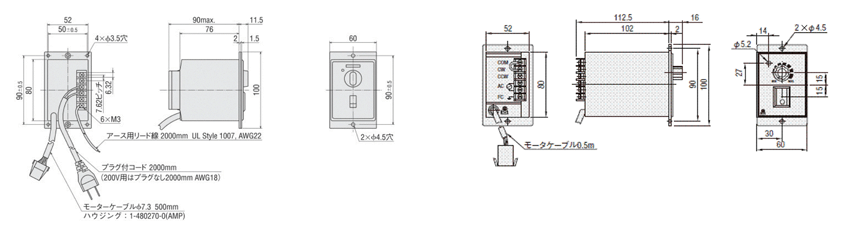

オリエンタルモーター スピードコントローラ外形図
6W/25W/40W 共通
台湾モータ スピードコントローラ外形図
[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。
＊A寸法詳細（モータ全長）
| 出力(W) | モータ | 減速比 | A | |
| 仕様 | メーカ | |||
| 6W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 105.0 |
| 25〜180 | 115.0 | |||
| 台湾製 | 12.5〜75 | 114.7 | ||
| 90〜180 | 120.7 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 115.0 | |
| 25〜180 | 125.0 | |||
| 台湾製 | 12.5〜75 | 126.9 | ||
| 90〜180 | 132.9 | |||
| 25W | インダクションモータ | オリエンタルモーター | 5〜18 | 117.0 |
| 25〜180 | 127.5 | |||
| 台湾製 | 5〜75 | 129.0 | ||
| 90〜180 | 136.0 | |||
| スピード コントロール モータ | オリエンタルモーター | 5〜18 | 127.0 | |
| 25〜180 | 137.5 | |||
| 台湾製 | 5〜75 | 139.5 | ||
| 90〜180 | 146.5 | |||
| 40W | インダクションモータ | オリエンタルモーター | 12.5〜18 | 147.0 |
| 25〜180 | 165.0 | |||
| 台湾製 | 12.5〜75 | 164.6 | ||
| 90〜180 | 173.6 | |||
| スピード コントロール モータ | オリエンタルモーター | 12.5〜18 | 157.0 | |
| 25〜180 | 175.0 | |||
| 台湾製 | 12.5〜75 | 175.1 | ||
| 90〜180 | 184.1 | |||
| フレーム | モータ カバー① | モータ カバー② | プーリホルダ | |
| [ M ]材質 | アルミ材 | アルミ材 | SPCC | アルミ材 |
| [ S ]表面処理 | アルマイト処理 | 塗装 | 塗装 | 塗装 |
■機体重量
（モータ出力6Wの場合） (kg)
※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。
（モータ出力6Wの場合） (kg)
| 機長L(mm) | |||||
| ベルト幅 B(mm) | 500 | 750 | 1000 | 1500 | 2000 |
| 50 | 7.3 | 8.6 | 10 | 12.8 | 15.5 |
| 100 | 9.2 | 10.6 | 12.1 | 15.1 | 18.1 |
| 150 | 12.9 | 14.7 | 16.4 | 19.9 | 23.3 |
| 300 | 16.7 | 18.7 | 20.6 | 24.6 | 28.5 |
※モータ出力が25Wになる場合は、1.1kg加算ください。
※モータ出力が40Wになる場合は、2.1kg加算ください。
規格表
| 型式 | − | B | − | L | − | モータ | − | ベルト仕様 | − | モータメーカー選択 | ||||||
| 出力 | − | 電圧 | − | 仕様 | − | ギヤヘッド 減速比 | ||||||||||
| CVGR | − | 120 | − | 1350 | − | 40 | − | T100 | − | SCM | − | 50 | − | H | − | B |
| 型式 | B 指定1mm 単位 | L 指定5mm 単位 | モータ選択 | ベルト仕様 | モータメーカー選択 [ ! ]メーカーごとに価格が 異なります。 | |||||||
| 出力(W) | 電圧(V) | 仕様 | ギヤヘッド減速比 | |||||||||
| CVGR | 40〜300 | 385〜2000 | 6 25 40 | T100(単相) T200(単相) | IM (インダクションモータ) SCM (スピードコントロールモータ) | 5 18 60 150 | 7.5 25 75 180 | 9 30 90 | 12.5 36 100 | 15 50 120 | H(一般用・緑) W(一般用・白) G(スライディング用・緑) S(スライディング用・白) D(電子部品搬送用・黒) F(食品搬送用・白) O(耐油仕様・紺) N(非粘着仕様・白) J(ベルトなし) ※モータメーカBの場合、下表の 「ベルト仕様」からご選定ください。 | B(オリエンタルモーター) C(台湾製モータ) ※Cは搬送速度が20％程度低くなる 可能性があります。 |
| 25 40 | S200(三相) | IM(インダクションモータ) | ||||||||||
[ NG ]出力6のとき5〜9適用不可 | ||||||||||||
| 6 25 40 | NV(モータなし) | NM(モータなし) | NH(ギヤヘッドなし) | R(モータ・ギヤヘッドなし) | ||||||||
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」
参照
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定くだ
さい。
| ベルト仕様 | 標準ベルト(本体価格のみ) | オプションベルト１(＋￥3,000) | オプションベルト２(＋￥5,500) | ベルトなし(−￥4,000) |
| 一般用 | H(緑) W(白) HG(緑) | − | HY(黄緑) HBN(スカイブルー) | Ｊ (ベルトなし) |
| スライディング用 | G(緑) S(白) | − | − | |
| 傾斜搬送用 | LG(緑) LW(白) | − | LGN(緑) LWN(白) LYN(灰) | |
| グリップ仕様 | − | GG(緑) GW(白) | GSN(緑) | |
| 耐油仕様 | O(紺) OH(緑) OG(緑) | OW(白) | ON(白) | |
| 非粘着仕様 | N(白) NS(白) | NB(スカイブルー) NBG(ライムグリーン) HH(緑) HW(白) | NWN(白) NSN(スカイブルー) NGN(ライムグリーン) HBG(緑) HBW(白) BW(白) | |
| 食品搬送用 | F(白) | KW(白) KSB(スカイブルー) PHB(スカイブルー) | PHN(スカイブルー) PWN(白) KWN(白) KDN(白) | |
| 電子部品搬送用 | D(黒) DS(黒) | − | DG(黒) |
[ ! ]モータメーカーC（台湾製モータ）は、H・W・G・S・D・F・O・NまたはJ（ベルトなし）から選定ください。
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+A) / 1000 Ｌ＝プーリ間長さ、単位：ｍ、小数点第3位四捨五入
通常とローラエッジ追加工の場合で計算式のAの値が異なります。
A＝通常：330、片側ローラエッジ(HR/MR)：300、両側ローラエッジ(WR)：260
スピードコントロールモータ型番
モータ | オリエンタルモーター | 台湾製モータ | ||||
モータ型番 | ギヤヘッド型番 ※□には減速比 が入ります | ギヤヘッド型番 ※□には減速比 が入ります | ||||
モータ型番 | ||||||
出力 | 仕様 | 電圧 | ||||
6W | スピードコント ロールモータ | 単相100V | 2GN□S | PACMGXT60-□ | ||
単相200V | ||||||
25W | スピードコント ロールモータ | 単相100V | 4GN□S | PACMGXT80-□ | ||
単相200V | ||||||
40W | スピードコント ロールモータ | 単相100V | 5GN□S | PACMGXT90-□ | ||
単相200V | ||||||
備考 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット、コンデンサ＊、 スピードコントロール用取り付けねじ、取扱説明書 ＊60Ｗ、90Ｗのみ。 | [ ! ]スピードコントロールモータには次のものが含まれています。 モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。 | ||||
オリエンタルモーター製スピードコントロールモータ用 延長用接続ケーブル（別売）
[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。
モータ 出力 | 延長用接続ケーブル型番 | ||||
長さ | 単相100V、単相200V | 単相110V、単相115V 単相220V、単相230V | |||
6W 25W 40W | 1ｍ |  |  | ||
2ｍ | |||||
3ｍ | |||||
4ｍ | |||||
・継ぎ足しできるケーブルの最大延長距離は4ｍです。 | ・継ぎ足しできるケーブルの最大延長距離は10ｍです。 | ||||
追加工
| 追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||
| コード | ||||||||||||||||||||||||
| MP | 駆動位置指定 | 駆動部の位置を指定できます。 〈指定方法〉：MP152 [ ! ]MP=指定1mm単位 中間駆動対応のみ指定できます。
| [ ! ]ベルト受けローラは任意の位置に 移動します。 [ ! ]ベルトの厚みにより、MP寸法公差は ±1となります。 [ ! ]駆動部を端部に移動するとベルトが 斜めに安定することがありますが、 使用上問題ありません。 | CVGR-100-1000- 25-T100-IM-25- H-B-MP100 | 2,000 | |||||||||||||||||||
| FYA FYB | 追加ザグリ穴 | 追加でナット挿入用のザグリ穴を手前と奥の フレームに加工します。 〈指定方法〉：FYA300 FYA300-FYB600
| [ ! ]FYA・FYB=指定5mm単位 [ ! ]FYB-FYA≧15 [ ! ]指定範囲は左記表となります。 中間駆動コンベヤにおいては、 駆動部側に対しFYAは搬送方向 下流側、FYBは上流側にご設定 ください。 | CVGR-100-1000- 25-T100-IM-25- H-B-FYA500 | 1,200 | |||||||||||||||||||
中間駆動 | ||||||||||||||||||||||||
| HR MR | 片端ローラエッジ HR(左ローラエッジ)MR(右ローラエッジ) | コンベヤの先端片側をローラエッジに 変更します。 中間駆動タイプのみ指定できます。 〈指定方法〉：HR MR
| [ ! ]モータは25W以上より選定可能 [ ! ]L寸450以上より選定可能 [ NG ]B（ベルト幅）201mm以上は選定不可 | CVGP-100-1000- 25-T100-IM-25- H-B-HR | 15,000 | |||||||||||||||||||
| HR MR | 両側ローラエッジ | コンベヤの先端両側をローラエッジに 変更します。 中間駆動タイプのみ指定できます。 〈指定方法〉：WR
| [ ! ]モータは25W以上より選定可能 [ ! ]L寸450以上より選定可能 [ NG ]B（ベルト幅）201mm以上は 選定不可 | CVGP-100-1000- 25-T100-IM-25- H-B-WR | 30,000 | |||||||||||||||||||
| CW | モータカバー窓付きタイプ 中間駆動  | モーターカバー窓付きタイプに変更できます。 〈指定方法〉：CW | [ ! ]メンテナンス用に樹脂プレート 単品でも購入可能 詳細はこちら | CVGP-100-1000- 25-T100-IM-25- H-B-CW | 3,000 | |||||||||||||||||||
| 追加工 | 追加工内容 | 適用条件 | 指定例 | ￥/1Code | ||||||||||||||||||||||||||||||||||||||
| コード | ||||||||||||||||||||||||||||||||||||||||||
| SCB | スピードコントローラ用ブラケット付属 ＜スピードコントローラブラケット規格図＞ ①スピードコントローラブラケット  | スピードコントローラ用の取付 ブラケットを付属します。 〈指定方法〉： SCB | [ ! ]ブラケット取付用ねじ2個付属 [ ! ]コントローラ取付用ねじ（M4x8）2本付属 [ ! ]コンベヤによっては、スペース上取り付かない 場合があります。 [ ! ]コンベヤ型式やモータ仕様によりブラケット の形状が異なります。 | CVGR-100-1000-25- T100-SCM-25-H-B-SCB | 800 | |||||||||||||||||||||||||||||||||||||
| ANT□ | 後入れナット付属 | ミスミコンベヤフレーム溝用の 後入れナットを付属します。 材質：SUS316相当・焼結 〈指定方法〉：ANT6-Q8-4 | [ ! ]後入れナット詳細はこちら
| CVGR-100-1000-25- T100-SCM-25-H-B- ANT6-Q8-4 |
| |||||||||||||||||||||||||||||||||||||
| BR | 電磁ブレーキ付モータ ■配線図  | インダクションモータを電磁 ブレーキモータに変更します。 〈指定方法〉：BR | [ ! ]オリエンタルモーター仕様の三相モータのみ選定可能 [ ! ]モータ詳細についてはこちら | CVGR-100-1000-25- S200-IM-25-H-B-BR | 12,000 | |||||||||||||||||||||||||||||||||||||
| 追加工 | コンベヤ用スタンド追加 | 適用条件 | 指定例 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| コード | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NA□ | ■コンベヤスタンドI型 ベルト幅≦140mm （アジャスタボルトタイプ、スタンド□台＋補強材）  *1 D寸法対応表
| コンベヤにコンベヤ用スタンドを追加します。 〈指定方法〉： NA1-H750-PN WA3-H1200-P400 [ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。 [ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を 推奨しております。 [ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台 追加された 仕様です。 [ ! ]納期はコンベヤの標準納期と同一
■NA□・WA□取付寸法表
＊取付箇所は下溝を想定した寸法
| [ ! ]□=1の場合、④アルミフレーム、 ⑤ブラケットは付属しません。 [ ! ]□=1の場合自立しません。 [ ! ]□≧2の場合に④アルミフレームが 不要の場合は本追加工ではなく、 単品のCSTS、CSTWを ご注文ください。 （こちら,およびこちら） [ ! ]スタンドは部品を分割して発送 いたします。お客様にて 組立が必要です。 | CVGR-100-1000-25-T100- SCM-25-H-B-NA1-H800-PN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WA□ | ■コンベヤスタンドH型 ベルト幅≧150mm （アジャスタボルトタイプ、スタンド□台＋補強材）  | CVGR-200-1000-25-T100- SCM-25-H-B-WA2-H800-P500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| \/1Code | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
コンベヤ用スタンドI型（NA□）
コンベヤ用スタンドH型（WA□）
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
価格表
・下表の価格表は23年4月時点の情報になります。・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | B | ￥本体価格 1〜9コ | ||||||||||||||||
| L385〜400 | L405〜500 | L505〜600 | L605〜700 | L705〜800 | L805〜900 | L905〜1000 | L1005〜1100 | L1105〜1200 | L1205〜1300 | L1305〜1400 | L1405〜1500 | L1505〜1600 | L1605〜1700 | L1705〜1800 | L1805〜1900 | L1905〜2000 | ||
| CVGR | 40〜50 | 115,500 | 116,030 | 116,240 | 116,760 | 117,500 | 118,130 | 118,760 | 119,700 | 120,230 | 120,750 | 121,280 | 121,910 | 122,540 | 123,170 | 123,800 | 124,430 | 125,160 |
| 60〜100 | 121,070 | 121,700 | 122,010 | 122,850 | 123,480 | 124,320 | 125,160 | 126,110 | 126,740 | 127,470 | 128,210 | 128,840 | 129,570 | 130,310 | 131,040 | 131,780 | 132,620 | |
| 110〜150 | － | － | 127,050 | 128,100 | 129,050 | 130,100 | 131,250 | 132,410 | 133,250 | 134,190 | 135,140 | 135,980 | 137,030 | 137,970 | 138,920 | 139,970 | 141,020 | |
| 160〜200 | － | － | － | 133,040 | 134,090 | 135,140 | 136,290 | 137,550 | 138,390 | 139,440 | 140,390 | 141,330 | 142,380 | 143,330 | 144,270 | 145,430 | 146,480 | |
| 210〜250 | － | － | － | － | 143,120 | 144,480 | 145,850 | 147,320 | 148,470 | 149,730 | 150,890 | 152,150 | 153,410 | 154,670 | 155,930 | 157,290 | 158,550 | |
| 260〜300 | － | － | － | － | － | － | 152,990 | 154,880 | 156,140 | 157,400 | 158,550 | 159,810 | 161,180 | 162,540 | 163,910 | 165,270 | 166,740 | |
| モータ 仕様価格 | モータ出力 | 仕様 | B(オリエンタルモーター) | C(台湾製モータ) | R(モータ・ギヤヘッドなし) |
| 6W 25W 40W | IM | 本体価格＋￥5,000 | 本体価格のみ | 本体価格－￥6,000 | |
| SCM | 本体価格＋￥11,000 | 本体価格＋￥ 6,000 |
| ベルト 仕様価格 | 標準ベルト | オプションベルト１ | オプションベルト２ | ベルトなし |
| 本体価格のみ | 本体価格＋￥3,000 | 本体価格＋￥5,500 | 本体価格−￥4,000 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | |
| 小口 | 大口 | 大口 | |
| 数 量 | 1〜5 | 6〜9 | 10〜 |
| 値引率 | 基準単価 | 基準単価 | 3％ |
| 出荷日 | 通常 | ＋4日 | お見積り |
納期
| 8 | 日目出荷 |
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。
コンベヤ構成部品
関連商品
| 商品名 | 中間駆動3溝フレーム φ50 | GVシリーズ 中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- | GVシリーズ フルベルトタイプ 中間駆動2溝フレーム（プーリ径30mm） | GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -中間駆動2溝フレーム（プーリ径30mm）- | SVシリーズ 蛇行抑制桟付中間駆動2溝フレーム φ30 |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
|
| 駆動種類 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 | 中間駆動 |
| 最大搬送重量（kg） | 15 | 15 | 15 | 15 | 15 | 15 |
関連ページリンク
■選定ガイド
・選定手順などの選定方法は こちら
■モータ詳細
・モータ仕様・結線図は こちら
■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら
■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら
■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
注意事項
- 逆搬送は、推奨しておりません。
- 本製品は、防水仕様ではありません。
型番リスト
- 表示件数:
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 8日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 14日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
-
|
モータなし [NV]
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
200
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 8日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
200
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 14日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
200
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
200
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
200
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
200
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 8日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 14日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
-
|
-
|
200 ～ 230
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 8日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 14日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
100 ～ 200
|
-
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
100 ～ 230
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 8日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
100 ～ 230
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用･緑 [H] / 3.一般用･白 [W] / 4.ｽﾗｲﾃﾞｲﾝｸﾞ用･緑 [G] (滑り方向:搬送方向) / 5.ｽﾗｲﾃﾞｲﾝｸﾞ用･白 [S] (滑り方向:搬送方向) / 6.ｸﾞﾘｯﾌﾟ仕様･緑 [GG] +\5500 / 7.ｸﾞﾘｯﾌﾟ仕様･白 [GW] +\5500 / 8.耐油仕様･紺 [O] / 9.耐油仕様･白 [OW] +\3000 / 10.非粘着仕様･ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 11.非粘着仕様･ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 12.非粘着仕様･緑 [HH] +\3000 / 13.非粘着仕様･白 [HW] +\3000 / 14.非粘着仕様･緑 [HBG] +\5500 / 15.食品搬送用･白 [KW] +\3000 / 16.食品搬送用･ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 18.電子部品搬送用･黒 [D] / グリップ仕様・緑 [GSN] / 一般用・スカイブルー [HBN] / 一般用・緑 [HG] / 傾斜搬送用・白 [LW] / 傾斜搬送用・緑 [LG] / 耐油仕様・白 [ON] / 耐油仕様・緑 [OG] / 耐油仕様・緑 [OH] / 電子部品搬送用・黒 [DG] / 電子部品搬送用・黒 [DS] / 非粘着仕様・スカイブルー [NSN] / 非粘着仕様・ライムグリーン [NGN] / 非粘着仕様・白 [BW] / 非粘着仕様・白 [HBW] / 非粘着仕様・白 [NS] / 非粘着仕様・白 [NWN] / 非粘着仕様・白 [N] / 食品搬送用・白 [F] / 食品搬送用・白 [KWN] / 食品搬送用・白 [PWN]
| 1個 | -( -
) | 14日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
100 ～ 230
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
100 ～ 230
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
17.食品搬送用･ｽｶｲﾌﾞﾙｰ [PHB] +\3000
| 1個 | -( -
) | 40日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
100 ～ 230
|
-
|
-
|
-
|
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 | |
40 ～ 300
|
385 ～ 2000
|
インダクションモータ [IM] / スピードコントロールモータ [SCM] / モータなし [NM]
|
6 ～ 40
|
-
|
100 ～ 230
|
-
|
-
|
-
|
[B] オリエンタルモーター
|
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
|
食品搬送用・スカイブルー [PHN]
| 1個 | -( -
) | 30日目 |
Loading...
詳細情報
基本情報
駆動部の位置調整も可能な平ベルトコンベヤです。中央の駆動部内でのテンション調整が可能で、テンション調整しても全体の長さが変わりません。
プーリホルダにタップがあるためオプションが取り付けられます。
【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！
コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
(i)ご注意
- モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
- 【規格廃止】ベルト仕様「HY（黄緑）」はメーカ生産終了のため、2025年6月末をもって規格廃止となります。 ただしベルト原反が無くなり次第、廃止時期が早まる可能性がございます。後継品はございませんので、他のベルト仕様をご選定頂けますようお願い致します。
- 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。インバータをご使用の場合は、三相電圧のインダクションモータ仕様を選定いただき、お客様にてインバータのご準備をお願いいたします。 - 規格表内の紫文字は2024年6月に規格を変更した商品です。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報概要・仕様
仕様・概要
コンベヤ技術関連情報
ベルト交換方法
ミスミコンベヤ中間駆動タイプにおける平ベルト交換方法
その他の技術情報について
メンテナンス部品検索、モータ結線図、コンベヤ重量など、お探しの情報は「コンベヤ選定サイト」でご確認いただけます。
ミスミコンベヤ選定サイトカタログ
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
よくあるご質問（FAQ）
- Q メンテナンス用部品を購入出来ますか？
-
A「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
来訪いただきありがとうございます | MISUMIはものづくり現場の手間・コスト削減に貢献します！
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
