タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０

タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.5平均満足度4.5 この商品のレビューをみる（2件） この商品のFAQをみる(2件)
通常価格(税別)
 -
税込価格
 -

【オススメ】CVGTNの後継機種となるGVTWNU/GVTWNSはこちら！AC...

詳細情報を確認する

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

角度可変コンベヤ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定10件の候補があります。

Loading...

外形図・規格表

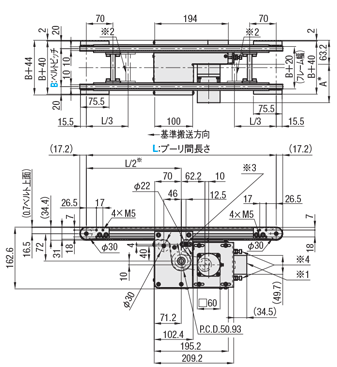

外形図

■ギヤヘッド減速比
＊負荷状態により減少することがあります。

＊参考値

ギヤヘッド減速比ベルト速度(m/min)
50Hz60Hz
548.057.6
7.532.038.4
926.732.0
12.519.223.0
1516.019.2
1813.316.0
259.611.5
308.09.6
366.78.0
504.85.8
604.04.8
753.23.8
902.73.2
1002.42.9
1202.02.4
1501.61.9
1801.31.6

[ ! ]モータ仕様IMの場合、上表の搬送速度
で定速になります。

[ ! ]モータ仕様SCMの場合、最高速度は
上表の値をご参照ください。



■搬送能力

＊参考値



[ ! ]アキューム搬送 (スライディング
ベルトのみ適用)の場合はグラフ
の1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる
場合がございます。

[ ! ] このグラフは水平条件での搬送能力です。



CVGTN
6Wモータ仕様



※駆動部はアルミフレームの溝のある範囲で任意の位置に移動
することができます。

※L≧365の場合、1溝につき4個ずつナットが挿入されています。
ナット挿入用ザグリ穴が必要な場合は、追加工にてご指定ください。



25Wモータ仕様

注記

※1 コンデンサ：単相インダクション
モータのみ取付

※2 ジョイント: 2005≦L≦3000の時、
この位置に追加で取付(2箇所)

※3 M5テンション用ボルト
※4 M6テンション用ボルト


※タイミングベルトは、T5タイプ
(こちらLTBRA-T5100~)を採用
しています。詳細は商品ページを
ご参照ください。

   Ａ＊は下記参照

フレーム断面・拡大（左右対称）

[ ! ]JIS規格の六角ナット使用可能です。

[ ! ]L≧1000の場合、スタンド取付を推奨しております。
スタンド追加工に関する詳細はこちら参照

[ ! ]使用環境により、搬送不良が起こる可能性がございます。
＊A寸法詳細（モータ全長）
出力(W)モータ減速比A
仕様メーカ
6Wインダクションモータオリエンタルモーター12.5〜18105.0
25〜180115.0
台湾製12.5〜75114.7
90〜180120.7
スピード
コントロール
モータ		オリエンタルモーター12.5〜18115.0
25〜180125.0
台湾製12.5〜75126.9
90〜180132.9
25Wインダクションモータオリエンタルモーター5〜18117.0
25〜180127.5
台湾製5〜75129.0
90〜180136.0
スピード
コントロール
モータ		オリエンタルモーター5〜18127.0
25〜180137.5
台湾製5〜75139.5
90〜180146.5
 フレームモータ
カバー①		モータ
カバー②		プーリ
ホルダ
[ M ]材質アルミ材A5052A5052アルミ材
[ S ]表面処理アルマイト処理アルマイト処理アルマイト処理塗装
■機体重量
（モータ出力6Wの場合） 　　　　 　　　　　　 　　 　 　(kg)
 機長L(mm)
ベルト幅
B(mm)		50075010001500200025003000
1006.67.17.58.39.21010.9
2007.47.88.29.19.910.711.6
3008.18.58.99.810.611.512.3
※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が25Wになる場合は、1.1kg加算ください。

規格表

型式−B−L−モータ−ベルト仕様−モータメーカー選択

出力−電圧−仕様−ギヤヘッド
減速比
CVGTN−90−980−6−T200−SCM−15−S−B
型式B
指定1mm単位		L
指定5mm単位		モータ選択ベルト仕様モータメーカー選択
[ ! ]メーカーごとに価格が
異なります。
出力(W)電圧(V)仕様ギヤヘッド減速比
CVGTN80〜300265〜30006
25		T100(単相)
T200(単相)		IM(インダクションモータ)
SCM(スピードコントロールモータ)		5
18
60
150		7.5
25
75
180		9
30
90		12.5
36
100		15
50
120		S(スライディング用・緑)
J(ベルトなし)		B(オリエンタルモータ)
C(台湾製モータ)
※Cは搬送速度が20％程度低くなる可能性があります。
25S200(三相)IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)

[ NG ]出力6のとき5〜9適用不可

6
25		NV(モータなし)NM(モータなし)NH(ギヤヘッドなし)R(モータ・ギヤヘッドなし)
[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちら〜参照 [ ! ]ベルト詳細は>>こちら〜参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。

[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」
参照

[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定くだ
さい。

[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]ベルト長さ計算式：(2L+260) / 5　　　単位：歯数　小数点以下切り捨て（Ｌ＝プーリ間長さ）

追加工

追加工
追加工内容
適用条件
指定例
￥/1Code
コード
MP
駆動位置指定
駆動部の位置を指定できます。
〈指定方法〉：MP152
[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。
対応コンベヤ
MP
CVGTN
79≦MP≦L-203
[ ! ]ベルト受けローラは任意の位置に移動します。
[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。
[ ! ]駆動部を端部に移動するとベルトが斜めに安定
することがありますが、使用上問題ありません。
CVGTN-100-1000-
25-T100-IM-25-
S-B-MP100
6,000
FYA
FYB
追加ザグリ穴
中間駆動
追加でナット挿入用のザグリ穴を手前と奥の
フレームに加工します。
〈指定方法〉：FYA300　FYA300-FYB600
対応コンベヤ
FYA・FYB
CVGTN
70≦FYA・FYB≦（L-70）
[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。中間駆動コンベヤ
においては、駆動部側に対しFYAは搬送方向
下流側、FYBは上流側にご設定ください。
CVGTN-100-1000-
25-T100-IM-25-
S-B-FYA500
1,200
追加工
追加工内容
適用条件
指定例
￥/1Code
コード
SCB
スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット
スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB		[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。
CVGTN-100-1000-25-
T100-IM-25-S-B-
FYA500-SCB
800
ANT□
後入れナット付属
ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4		[ ! ]後入れナット詳細はこちら
Code
ナット
数量Q
M
付属品（1本）
A
B
T
セット
スクリュー
ANT5
4
8
12
3
M4×5
4.9
7
4
（M5溝用）
4
ANT6
3
M4×6
5.9
8
4.5
（M6溝用）
4

5
CVGTN-100-1000-25-
T100-IM-25-S-B-
ANT6-Q8-4
カット
数量
￥基準
単価
Q
4
300
8
500
12
700

BR
電磁ブレーキ付モータ
■配線図
インダクションモータを電磁
ブレーキモータに変更します。
〈指定方法〉：BR		[ ! ]オリエンタルモーター仕様のみ選定可能。
[ ! ]モータ詳細についてはこちら
CVGTN-100-1000-25-
S200-IM-25-S-B-BR
12,000
TBM
端子箱付モータ
■オリエンタル仕様
インダクションモータを端子箱
付きのタイプに変更します。
〈指定方法〉：TBM		[ ! ]オリエンタルモーター仕様のみ選定可能。
CVGTN-100-1000-25-
T100-IM-25-S-B-TBM
5,000
追加工
コンベヤ用スタンド追加
適用条件
指定例
コード

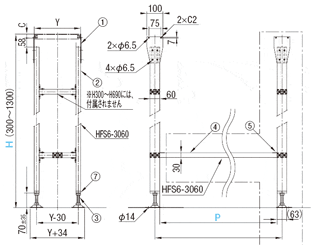

NA□■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1　D寸法対応表
B
30～80
90～140
D
200
280
[ ! ]Bはベルト幅		コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400


[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。
[ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨
しております。
[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された
仕様です。
[ ! ]納期はコンベヤの標準納期と同一

①ブラケット
②アルミ
フレーム
③アジャスト
ボルト
④アルミ
フレーム
[ M ]材質
NA
SUS304
アルミ材
スチール
アルミ材
WA
スチール
[ S ]表面処理
NA
2B
アルマイト
処理
三価
クロメート
アルマイト
処理
WA
三価クロメート

⑤ブラケット
⑥受け板
⑦フット
ベース

[ M ]材質
NA
アルミ材
スチール
－

WA
スチール

[ S ]表面処理
NA
アルマイト
処理
三価
クロメート
－

WA
三価
クロメート


■NA□・WA□取付寸法表
対応型式
C
X・Y
CVGTA・CVGTN
21
B+21
＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code
スタンド数
高さH
ピッチP
NA
1


WA
2
300～
300～

3
1300
2000

4


[ ! ]H寸、P寸10mm単位指定可能		[ ! ]□=1の場合、④アルミフレーム、
⑤ブラケットは付属しません。
[ ! ]□=1の場合自立しません。
[ ! ]□≧2の場合に④アルミフレームが
不要の場合は本追加工ではなく、
単品のCSTS、CSTWを
ご注文ください。
（こちら,およびこちら）
[ ! ]スタンドは部品を分割して発送
いたします。お客様にて
組立が必要です。
CVGTN-100-1000-25-T100-
SCM-25-S-B-NA1-H800-PN

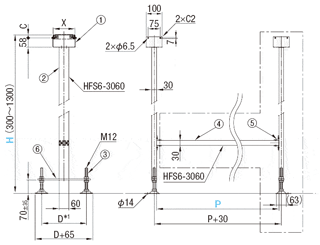

WA□■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）
CVGTN-200-1000-25-T100-
SCM-25-S-B-WA2-H800-P500
\/1Code
スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。
  〈基準単価〉
＋
〈追加スタンド価格)
=
〈スタンド合計金額〉
例）NA1-H800-PN
→
6,860円
＋
0円
=
6,860円
例）NA3-H1000-P900
→
7,470円
＋
10,260x(3-1)円
=
27,990円

コンベヤ用スタンドI型（NA□）
H
\基準単価
追加スタンド価格
PN
P300～590
P600～990
P1000～1590
P1600～2000
300～490
5,990
0
8,070
8,780
9,770
10,490
500～690
6,340
0
8,420
9,130
10,120
10,840
700～990
6,860
0
8,940
9,650
10,640
11,360
1000～1300
7,470
0
9,550
10,260
11,250
11,970
[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）
H
\基準単価
追加スタンド価格
PN
P300～590
P600～990
P1000～1590
P1600～2000
300～490
8,500
0
9,990
10,800
11,790
12,510
500～690
9,020
0
10,510
11,320
12,310
13,030
700～990
11,080
0
12,570
13,380
14,370
15,090
1000～1300
11,680
0
13,170
13,980
14,970
15,690
[ ! ]□=1の場合、PNをご指定ください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1〜9コ
L265～300Ｌ305～400Ｌ405～500Ｌ505～600Ｌ605～700Ｌ705～800L805～900Ｌ905～1000Ｌ1005～1100Ｌ1105～1200Ｌ1205～1300Ｌ1305～1400Ｌ1405～1500Ｌ1505～1600Ｌ1605～1700Ｌ1705～1800Ｌ1805～1900Ｌ1905～2000Ｌ2005～2250Ｌ2255～2500Ｌ2505～2750Ｌ2755～3000
CVGTN80～100130,940131,250131,460131,780131,880132,200132,510132,720133,040133,250133,560133,770134,090134,300134,610134,820135,030135,350156,140157,400158,660159,920
110～150133,040133,250133,560133,770133,980134,300134,510134,820135,030135,350135,560135,870136,080136,400136,710136,820137,130137,340157,080158,340159,710160,970
160～200133,040133,250133,560133,770134,090134,300134,610134,930135,140135,450135,660135,870136,080136,400136,710136,920137,240137,450158,240159,500160,760162,120
210～250136,710136,920137,240137,450137,760137,970138,290138,500138,810139,020139,230139,550139,760140,070140,280140,600140,810141,120161,810163,070164,330165,590
260～300136,710136,920137,240137,450137,760137,970138,290138,500138,810139,020139,230139,550139,760140,070140,280140,600140,810141,120162,860164,010165,270166,530
[ ! ]カタログ表記以上の数量の場合、価格・納期のお見積りをさせて頂きます。
モータ・ベルト
仕様価格		モータ出力仕様B(オリエンタルモーター)C(台湾製モータ)R(モータ・ギヤヘッドなし)J(ベルトなし)
6W
25W		IM本体価格＋￥ 5,000
本体価格のみ
本体価格−￥6,000本体価格−￥4,000
SCM本体価格＋￥11,000
本体価格＋￥ 6,000
INVM本体価格＋￥14,400
本体価格＋￥ 9,400
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜23～67〜
値引率基準単価基準単価3％
出荷日通常＋4日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 10 日目出荷
[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０ 関連画像1_コンベア構成部品
タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０ 関連画像2_コンベア構成部品

タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０ 関連画像3_コンベア構成部品
タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０ 関連画像4_コンベア構成部品


関連商品

商品名GVシリーズ 2列中間駆動2溝フレーム（プーリ径30mm）GVシリーズ 単列ヘッド駆動2溝フレーム（プーリ径30mm）GVシリーズ 単列中間駆動2溝フレーム（プーリ径30mm）GVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-GVシリーズ/ACブラシレスモータ搭載 -2列中間駆動2溝フレーム（プーリ径30mm）-GVシリーズ/ACブラシレスモータ搭載 -単列中間駆動2溝フレーム（プーリ径30mm）-
写真

タイミングベルトコンベヤ 2列中間駆動2溝フレーム φ30 関連画像1_関連商品

タイミングベルトコンベヤ 2列中間駆動2溝フレーム φ30 関連画像2_関連商品

タイミングベルトコンベヤ 2列中間駆動2溝フレーム φ30 関連画像3_関連商品

タイミングベルトコンベヤ 2列中間駆動2溝フレーム φ30 関連画像4_関連商品

タイミングベルトコンベヤ 2列中間駆動2溝フレーム φ30 関連画像5_関連商品

タイミングベルトコンベヤ 2列中間駆動2溝フレーム φ30 関連画像6_関連商品

駆動種類多列中間駆動ヘッド駆動中間駆動多列ヘッド駆動多列中間駆動中間駆動
最大搬送重量（kg）151010151510

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら



■規格外品サービスのご案内
・カタログ掲載以外のサイズ変更・モータ変更など、規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
 https://meviy.misumi-ec.com/ja-jp/2dx/app/create/qt
 ※回答までに土日・祝日含まず2～7日営業日をいただいております。
 製作可否からのお見積りになりますので、予めご了承いただければ幸いです。

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
型番
ベルト幅/ピッチ B(mm)
プーリ間長さ L(mm)
モータ仕様
モータ出力(W)
モータ電圧 T （単相） ※日本向け(V)
モータ電圧 S （三相） ※日本向け(V)
モータ電圧 TA （単相）※インターナショナル(V)
モータ電圧 SA （三相）※インターナショナル(V)
モータ電圧（モータなし）
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

10日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
-
モータなし [NV]
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

16日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

10日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
200
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

16日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

10日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
-
200 ～ 230
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

16日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

10日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
100 ～ 200
-
-
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

16日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[C] 台湾製モータ / [R] モータ・ギヤヘッドなし
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

10日目

80 ～ 300
265 ～ 3000
インダクションモータ [IM] / インダクションモータ+三菱製インバータ [INVM] / スピードコントロールモータ [SCM] / モータなし [NM]
6 ～ 25
-
-
100 ～ 230
-
-
[B] オリエンタルモーター
5 / 7.5 / 9 / 12.5 / 15 / 18 / 25 / 30 / 36 / 50 / 60 / 75 / 90 / 100 / 120 / 150 / 180 / ギヤヘッドなし [NH]
1ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [S] / 2.ﾍﾞﾙﾄなし [J]

1個

-( - )

16日目

  1. 1

Loading...

詳細情報

基本情報

【オススメ】CVGTNの後継機種となるGVTWNU/GVTWNSはこちら！ACブラシレスモータを搭載したGVTWNU2/GVTWNS2はこちら！
CVGTNと比較しベルト交換も容易な構造に変更し、さらにモータやプーリホルダ位置を内、外選択可能となっております。
また、メンテナンス性の向上、ミスミアルミフレーム5シリーズの溝形状を採用による豊富なアクセサリーが利用可能などメリット盛り沢山です。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

ミスミコンベヤ選定情報

搬送ラインが丸ごと買える

(i)ご注意

  • モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
  • 【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
  • 【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０

タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０

    タイミングベルトコンベヤ　２列ヘッド駆動２溝フレーム　φ３０

    タイミングベルトコンベヤ　２列ヘッド駆動２溝フレーム　φ３０

      タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０

      タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０

        タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０

        タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０

          平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

          平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

            タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０

            タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０

              平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

              平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

                タイミングベルトコンベヤ　ナロータイプ　単列ヘッド駆動２溝フレーム　φ１９／２０

                タイミングベルトコンベヤ　ナロータイプ　単列ヘッド駆動２溝フレーム　φ１９／２０

                  タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）

                  タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）

                    平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

                    平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

                      タイミングベルトコンベヤ　GVシリーズ　単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

                      タイミングベルトコンベヤ　GVシリーズ　単列ヘッド駆動２溝フレーム（プーリ径３０ｍｍ）

                        平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

                        平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

                          平ベルトコンベヤ　GVシリーズ　中間駆動２溝フレーム（プーリ径３０ｍｍ）

                          平ベルトコンベヤ　GVシリーズ　中間駆動２溝フレーム（プーリ径３０ｍｍ）
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 10日目～   8日目～   10日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目～   8日目   8日目～
                            ベルト種類 タイミングベルト タイミングベルト タイミングベルト タイミングベルト 平ベルト タイミングベルト 平ベルト タイミングベルト タイミングベルト 平ベルト タイミングベルト 平ベルト 平ベルト
                            駆動位置 多列中間駆動 多列ヘッド駆動 多列中間駆動 多列ヘッド駆動 中間駆動 中間駆動 中間駆動 ヘッド駆動 中間駆動 ヘッド駆動 ヘッド駆動 内部駆動 中間駆動
                            蛇行防止 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ
                            テールローラ径D（テール乗移り部R）(mm) 30 30 50 50 30 19 30 19 30 30 30 32 30
                            ドライブローラ径(mm) 50 30 50 50 50 19 50 19 30 30 30 32 30

                            タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０のレビュー

                            評価 4.5 平均満足度：4.5 2件のレビュー
                            1. 星５
                              50%
                            2. 星４
                              50%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            搬送装置に使用しています
                            評価 4.0満足度：4.02023/05/24
                            新規に立ち上げたワーク搬送装置にアルミフレームで製作した架台に取り付けて使用しています。取り出し側が安全柵から出て、駆動部が整備しやすい位置にくるようにとこの商品を選定しました。手持ちのオリエンタルモーター製100Vブラシレスモーターを使いましたが、少し改造が必要でした。ほかは特に問題もなく使用できています。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            小さめのワーク搬送
                            評価 5.0満足度：5.02017/11/14
                            ワークを切り分ける為に内側にカラクリを入れる必要があったが、ベルトピッチの指定ができ、駆動部も位置変更が可能で自由度が高く、2溝の為部品の固定も設計がし易かった。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            2件全て見る

                            よくあるご質問（FAQ）

                            Q メンテナンス用部品を購入出来ますか？
                            A
                            「ミスミコンベヤ選定サイト」にて部材品を検索・ご購入頂けます。
                            https://jp.misumi-ec.com/maker/misumi/mech/product/cvs/
                            Q 2列のアルミフレームを繋げるステーを移動しても大丈夫でしょうか。
                            A
                            動作不良を引き起こす可能性がある為、推奨いたしかねます。位置変更をさせる場合は、お客様の責任の元、ご対応お願い致します。

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
