ミスミ

タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1292

評価 2.5平均満足度2.5 この商品のレビューをみる（2件）この商品のFAQをみる(2件)

通常価格(税別): -

税込価格: -

搬送面が2列になっているため、ベルト間にストッパやセンサの取付が可能です。駆動...

詳細情報を確認する

ベルト種類：

タイミングベルト
駆動位置：

多列中間駆動
蛇行防止：

蛇行防止クラウンプーリ
テールローラ径D（テール乗移り部R）(mm)：

50
ドライブローラ径(mm)：

50
逆転スイッチオプション：

なし

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定20件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

■ギヤヘッド減速比
＊負荷状態により減少することがあります。

＊参考値

ギヤヘッド減速比	ベルト速度(m/min)
ギヤヘッド減速比	50Hz	60Hz
5	48.0	57.6
7.5	32.0	38.4
9	26.7	32.0
12.5	19.2	23.0
15	16.0	19.2
18	13.3	16.0
25	9.6	11.5
30	8.0	9.6
36	6.7	8.0
50	4.8	5.8
60	4.0	4.8
75	3.2	3.8
90	2.7	3.2
100	2.4	2.9
120	2.0	2.4
150	1.6	1.9
180	1.3	1.6

[ ! ]モータ仕様IMの場合上表の搬送速度

で定速になります。

[ ! ]モータ仕様SCMの場合、最高速度は

上表の値をご参照ください。

■搬送能力

＊参考値

[ ! ]アキューム搬送 (スライディング

ベルトのみ適用)の場合はグラフ

の1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる

場合がございます。

[ ! ] このグラフは水平条件での搬送能力です。

CVGTP
25Wモータ仕様

※駆動部はアルミフレームの溝のある範囲で任意の位置に移動

することができます。

※L≦425の場合、1溝につき最大4個ナットが挿入されています。

ナット挿入用ザグリ穴が必要な場合は、追加工にてご指示下さい。

40Wモータ仕様

注記
※1 コンデンサ：単相インダクション

モータのみ取付

※2 ジョイント：2005≦L≦3000の時、

この位置に追加で取付(2箇所)

※3 M5テンション用ボルト
※4 M6テンション用ボルト

※タイミングベルトは、T10タイプ

(こちらLTBR-T10200~)を採用

しています。詳細は商品ページを

ご参照ください。

Ａ＊は下記参照

フレーム断面・拡大（左右対称）

[ ! ]JIS規格の六角ナット使用可能です。
[ ! ]L≧1000の場合、スタンド取付を推奨しております。

スタンド追加工に関する詳細はこちら参照

[ ! ]使用環境により、搬送不良が起こる可能性がござい

ます。

コンベヤ　溝部適用ナット

挿入位置	Ｌ≧425以上の場合コンベヤ側面の溝に挿入済み（4個/1溝）追加ザグリ穴（FYA/FYB）選択時は追加挿入可能（別売）				後入れナット（別売）加工・分解無しで挿入可能
挿入位置	品名	型番	ねじの呼び	ピッチ	品名	型番	ねじの呼び	ピッチ
X部	JIS1種六角ナット	LBNR3	M3 （並目）	0.5	―
Y部	JIS1種六角ナット	LBNR6	M6 （並目）	1.0	コンベヤ用後入れナット（10個入り）	PACK-CHNT6-5	M5 （並目）	0.8
	―					PACK-CHNT6-4	M4 （並目）	0.7
	―					PACK-CHNT6-3	M3 （並目）	0.5

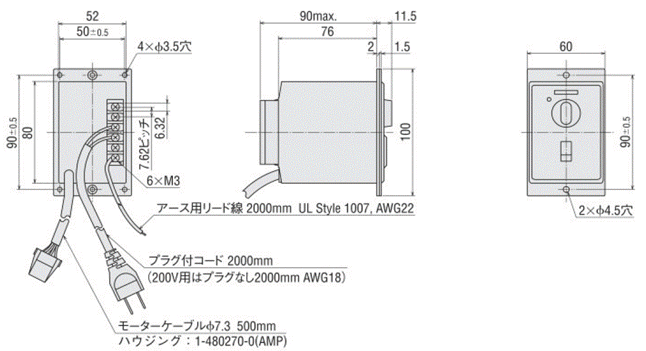

オリエンタルモータースピードコントローラ外形図
25W/40W 共通

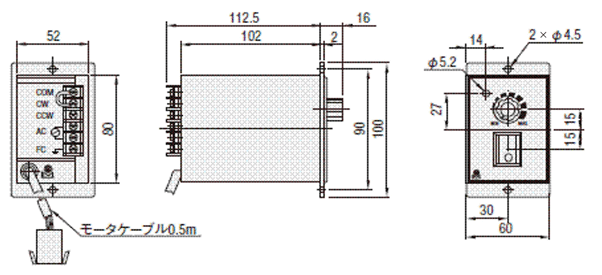

台湾モータスピードコントローラ外形図

[ ! ]スピードコントロールモータには、スピードコントローラ用取付ブラケットは付属しておりません。
スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]スピードコントローラを外部から制御する入力端子はありません。

＊A寸法詳細（モータ全長）

出力(W)	モータ		減速比	A
	仕様	メーカ
25W	インダクションモータ	オリエンタルモーター	5〜18	117.0
			25〜180	127.5
		台湾製	5〜75	129.0
			90〜180	136.0
	スピードコントロールモータ	オリエンタルモーター	5〜18	127.0
			25〜180	137.5
		台湾製	5〜75	139.5
			90〜180	146.5
40W	インダクションモータ	オリエンタルモーター	12.5〜18	147.0
			25〜180	165.0
		台湾製	12.5〜75	164.6
			90〜180	173.6
	スピードコントロールモータ	オリエンタルモーター	12.5〜18	157.0
			25〜180	175.0
		台湾製	12.5〜75	175.1
			90〜180	184.1

	フレーム	モータカバー①	モータカバー②	プーリホルダ
[ M ]材質	アルミ材	A5052	A5052	アルミ材
[ S ]表面処理	アルマイト処理	アルマイト処理	アルマイト処理	塗装

■機体重量
（モータ出力6Wの場合）　　　　　　　(kg)

	機長L(mm)
ベルト幅 B(mm)	500	750	1000	1500	2000	2500	3000
100	9.8	11.2	12.7	15.5	18.3	21.1	23.9
200	10.6	12	13.4	16.2	19	21.8	24.6
300	11.3	12.7	14.1	16.9	19.7	22.5	25.3

※表中の数値はあくまで目安となります。ベルト種類、追加工などで変化する場合があります。
※モータ出力が40Wになる場合は、1.1kg加算ください。

規格表

型式

−

モータ

−

ベルト仕様

−

モータメーカー選択

出力

−

電圧

−

仕様

−

ギヤヘッド
減速比

CVGTP

−

130

−

660

−

S200

−

型式

B
指定1mm単位

L
指定5mm単位

モータ選択

ベルト仕様

モータメーカー選択
[ ! ]メーカーごとに価格が
異なります。

出力(W)

電圧(V)

仕様

ギヤヘッド減速比

CVGTP

80〜300

325〜3000

25
40

T100(単相)
T200(単相)

IM(インダクションモータ)
SCM(スピードコントロールモータ)

5
18
60
150

7.5
25
75
180

9
30
90

12.5
36
100

15
50
120

S(スライディング用・緑)
J(ベルトなし)

B(オリエンタルモータ)
C(台湾製モータ)
※Cは搬送速度が20％程度低くなる可能性があります。

S200(三相)

IM(インダクションモータ)
INVM(インダクションモータ＋三菱製インバータ)

NV(モータなし)

NM(モータなし)

NH(ギヤヘッドなし)

R(モータ・ギヤヘッドなし)

[ ! ]基準搬送方向にベルトが回転するようモータ結線を行ってください。配線図・モータ詳細は>>こちら〜参照 [ ! ]ベルト詳細は>>こちら〜参照
[ ! ]モータ・ギヤヘッドなしを選択の場合、モータ取付穴ピッチはモータ出力により異なります。詳細寸法は「コンベヤ選定サイト」の「技術情報」をご確認ください。
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。組立手順・梱包状態は「コンベヤ選定サイト」参照
[ ! ]スピードコントロールモータは、スピードコントローラ用取付ブラケットが付属されておりません。スピードコントローラ用ブラケットをお求めの際は、追加工［SCB］をご選定ください。
[ ! ]スピードコントローラ用ブラケットを単品でご購入の場合は、型式［P1-JTEA-12049072］をWOSにご入力頂きご購入ください。
[ ! ]ベルト長さ計算式：(2L+420) / 10　　　単位：歯数　小数点以下切り上げ（L＝プーリ間長さ）

スピードコントロールモータ型番

モータ			オリエンタルモーター		台湾製モータ
			モータ型番	ギヤヘッド型番	モータ型番	ギヤヘッド型番
出力	仕様	電圧		※□には減速比が入ります		※□には減速比が入ります
25W	スピードコントロールモータ	単相100V	US425−401	4GN□S	PACMSV-UT80-W25-V100	PACMGXT80-□
		単相200V	US425−402		PACMSV-UT80-W25-V200
40W	スピードコントロールモータ	単相100V	US540−401	5GN□S	PACMSV-UT90-W40-V100	PACMGXT90-□
		単相200V	US540−402		PACMSV-UT90-W40-V200
備考			[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット、スピードコントロール用取り付けねじ、取扱説明書		[ ! ]スピードコントロールモータには次のものが含まれています。モーター、スピードコントロールユニット [ NG ]スピードコントロールモータのモータケーブルは延長できません。

オリエンタルモーター製スピードコントロールモータ用　延長用接続ケーブル（別売）

モータ出力	延長用接続ケーブル型番
	長さ	単相100V、単相200V	単相110V、単相115V 単相220V、単相230V

25W 40W	1ｍ	CC-1	CC01SU05
	2ｍ	CC-2	CC02SU05
	3ｍ	CC-3	CC03SU05
	4ｍ	CC-4	CC04SU05
		・継ぎ足しできるケーブルの最大延長距離は4ｍです。	・継ぎ足しできるケーブルの最大延長距離は10ｍです。

[ ! ]台湾製スピードコントロールモータのモータケーブルは延長できません。

インバータ仕様

仕様	INVM
メーカ	三菱電機株式会社
型式	FR-D720-0.1K
電源	三相200V

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

駆動位置指定

駆動部の位置を指定できます。
〈指定方法〉：MP152
[ ! ]MP=指定1mm単位
中間駆動対応のみ指定できます。

対応コンベヤ	MP
CVGTP	89≦MP≦L-269

[ ! ]ベルト受けローラは任意の位置に移動します。
[ ! ]ベルトの厚みにより、MP寸法公差は±1となります。
[ ! ]駆動部を端部に移動するとベルトが斜めに安定
することがありますが、使用上問題ありません。

CVGTP-100-1000-
25-T100-IM-25-
S-B-MP100

2,000

FYA
FYB

追加ザグリ穴

中間駆動

追加でナット挿入用のザグリ穴を手前と奥の
フレームに加工します。
〈指定方法〉：FYA300　FYA300-FYB600

対応コンベヤ	FYA・FYB
CVGTP	65≦FYA・FYB≦（L-65）

[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15
[ ! ]指定範囲は左記表となります。中間駆動コンベヤ
においては、駆動部側に対しFYAは搬送方向
下流側、FYBは上流側にご設定ください。

CVGTP-100-1000-
25-T100-IM-25-
S-B-FYA500

1,200

追加工

追加工内容

適用条件

指定例

￥/1Code

コード

SCB

スピードコントローラ用ブラケット付属

＜スピードコントローラブラケット規格図＞
①スピードコントローラブラケット

スピードコントローラ用の取付
ブラケットを付属します。
〈指定方法〉：　SCB

[ ! ]ブラケット取付用ねじ2個付属
[ ! ]コントローラ取付用ねじ（M4x8）2本付属
[ ! ]コンベヤによっては、スペース上取り付かない
場合があります。
[ ! ]コンベヤ型式やモータ仕様によりブラケットの
形状が異なります。

CVGTP-100-1000-25-
T100-IM-25-S-B-
FYA500-SCB

800

ANT□

後入れナット付属

ミスミコンベヤフレーム溝用の
後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT6-Q8-4

[ ! ]後入れナット詳細はこちら

Code	ナット数量Q	M	付属品（1本）	A	B	T
			セットスクリュー
ANT5	4 8 12	3	M4×5	4.9	7	4
（M5溝用）		4
ANT6		3	M4×6	5.9	8	4.5
（M6溝用）		4
		5

CVGTP-100-1000-25-
T100-IM-25-S-B-
ANT6-Q8-4

カット数量	￥基準単価
Q	￥基準単価
4	300
8	500
12	700

電磁ブレーキ付モータ

■配線図

インダクションモータを電磁
ブレーキモータに変更します。
〈指定方法〉：BR

[ ! ]オリエンタルモーター仕様のみ選定可能。
[ ! ]モータ詳細についてはこちら

CVGTP-100-1000-25-
S200-IM-25-S-B-BR

12,000

TBM

端子箱付モータ

■オリエンタル仕様

インダクションモータを端子箱
付きのタイプに変更します。
〈指定方法〉：TBM

[ ! ]オリエンタルモーター仕様のみ選定可能。

CVGTP-100-1000-25-
T100-IM-25-S-B-TBM

5,000

追加工

コンベヤ用スタンド追加

適用条件

指定例

コード

NA□

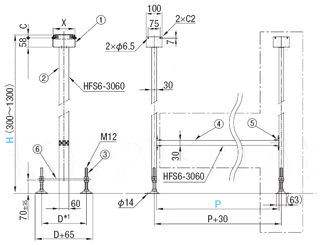

■コンベヤスタンドI型
ベルト幅≦140mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

*1　D寸法対応表

B	30～80	90～140
D	200	280

[ ! ]Bはベルト幅

コンベヤにコンベヤ用スタンドを追加します。
〈指定方法〉：
NA1-H750-PN
WA3-H1200-P400

[ ! ]コンベヤ本体の溝サイズに合わせたボルト・ナットが付属します。
[ ! ]プーリ間機長L寸≧1000の場合、2本以上のスタンド取付を推奨
しております。
[ ! ]コンベヤ用スタンド1台に図面一点鎖線部が（□-1）台追加された
仕様です。
[ ! ]納期はコンベヤの標準納期と同一

		①ブラケット	②アルミフレーム	③アジャストボルト	④アルミフレーム
[ M ]材質	NA	SUS304	アルミ材	スチール	アルミ材
	WA	スチール
[ S ]表面処理	NA	2B	アルマイト処理	三価クロメート	アルマイト処理
	WA	三価クロメート
		⑤ブラケット	⑥受け板	⑦フットベース
[ M ]材質	NA	アルミ材	スチール	－
	WA			スチール
[ S ]表面処理	NA	アルマイト処理	三価クロメート	－
	WA			三価クロメート

■NA□・WA□取付寸法表

対応型式	C	X・Y
CVGTB・CVGTP	41	B+31

＊Bはベルト幅、Cは搬送面までの寸法
＊取付箇所は下溝を想定した寸法

Code	スタンド数	高さH	ピッチP
NA	1
WA	2	300～	300～
	3	1300	2000
	4

[ ! ]H寸、P寸10mm単位指定可能

[ ! ]□=1の場合、④アルミフレーム、
⑤ブラケットは付属しません。
[ ! ]□=1の場合自立しません。
[ ! ]□≧2の場合に④アルミフレームが
不要の場合は本追加工ではなく、
単品のCSTS、CSTWを
ご注文ください。
（こちら,およびこちら）
[ ! ]スタンドは部品を分割して発送
いたします。お客様にて
組立が必要です。

CVGTP-100-1000-25-T100-
SCM-25-S-B-NA1-H800-PN

WA□

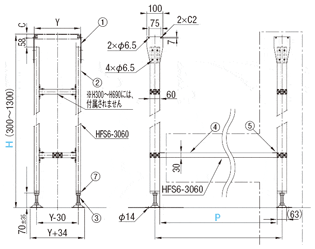

■コンベヤスタンドH型
ベルト幅≧150mm
（アジャスタボルトタイプ、スタンド□台＋補強材）

CVGTP-200-1000-25-T100-
SCM-25-S-B-WA2-H800-P500

\/1Code

スタンド合計金額は（基準単価＋追加スタンド価格x（□-1）となります。

		〈基準単価〉	＋	〈追加スタンド価格)	=	〈スタンド合計金額〉
例）NA1-H800-PN	→	6,860円	＋	0円	=	6,860円
例）NA3-H1000-P900	→	7,470円	＋	10,260x(3-1)円	=	27,990円

コンベヤ用スタンドI型（NA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	5,990	0	8,070	8,780	9,770	10,490
500～690	6,340	0	8,420	9,130	10,120	10,840
700～990	6,860	0	8,940	9,650	10,640	11,360
1000～1300	7,470	0	9,550	10,260	11,250	11,970

[ ! ]□=1の場合、PNをご指定ください。

コンベヤ用スタンドH型（WA□）

H	\基準単価	追加スタンド価格
H	\基準単価	PN	P300～590	P600～990	P1000～1590	P1600～2000
300～490	8,500	0	9,990	10,800	11,790	12,510
500～690	9,020	0	10,510	11,320	12,310	13,030
700～990	11,080	0	12,570	13,380	14,370	15,090
1000～1300	11,680	0	13,170	13,980	14,970	15,690

[ ! ]□=1の場合、PNをご指定ください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	B	￥本体価格 1〜9コ
型式	B	Ｌ325～400	Ｌ405～500	Ｌ505～600	Ｌ605～700	Ｌ705～800	L805～900	Ｌ905～1000	Ｌ1005～1100	Ｌ1105～1200	Ｌ1205～1300	Ｌ1305～1400	Ｌ1405～1500	Ｌ1505～1600	Ｌ1605～1700	Ｌ1705～1800	Ｌ1805～1900	Ｌ1905～2000	Ｌ2005～2250	Ｌ2255～2500	Ｌ2505～2750	Ｌ2755～3000
CVGTP	80～100	149,100	149,840	150,470	151,200	151,940	152,670	153,300	154,140	154,770	155,510	156,240	156,980	157,610	158,340	159,080	159,810	160,440	187,320	189,840	192,360	194,880
	110～150	151,730	152,460	153,200	153,830	154,560	155,300	156,030	156,660	157,500	158,130	158,870	159,600	160,340	160,970	161,700	162,440	163,170	188,480	191,000	193,520	196,040
	160～200	151,730	152,460	153,200	153,930	154,560	155,400	156,030	156,770	157,500	158,240	158,870	159,600	160,340	161,070	161,700	162,540	163,170	189,840	192,360	194,880	197,400
	210～250	155,510	156,240	156,980	157,610	158,340	159,080	159,810	160,440	161,280	161,910	162,650	163,380	164,120	164,750	165,480	166,220	166,950	193,410	195,930	198,350	200,870
	260～300	155,510	156,240	156,980	157,610	158,340	159,080	159,810	160,440	161,280	161,910	162,650	163,380	164,120	164,750	165,480	166,220	166,950	195,090	197,610	200,030	202,550

[ ! ]カタログ表記以上の数量の場合、価格・納期のお見積りをさせて頂きます。

モータ・ベルト仕様価格	モータ出力	仕様	B(オリエンタルモーター)	C(台湾製モータ)	R(モータ・ギヤヘッドなし)	J(ベルトなし)
	25W 40W	IM	本体価格＋￥ 5,000	本体価格のみ	本体価格−￥6,000	本体価格−￥7,000
		SCM	本体価格＋￥11,000	本体価格＋￥ 6,000
		INVM	本体価格＋￥14,400	本体価格＋￥ 9,400

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜5	6〜9	10〜
値引率	基準単価	基準単価	3％
出荷日	通常	＋4日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

コンベヤ構成部品

タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０関連画像1_コンベア構成部品

タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０関連画像2_コンベア構成部品

タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０関連画像3_コンベア構成部品

タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０関連画像4_コンベア構成部品

注意事項

逆搬送は、推奨しておりません。
本製品は、防水仕様ではありません。

型番リスト

表示件数:

型番	ベルト幅/ピッチ B(mm)	プーリ間長さ L(mm)	モータ仕様	モータ出力(W)	モータ電圧 T （単相） ※日本向け(V)	モータ電圧 S （三相） ※日本向け(V)	モータ電圧 TA （単相）※インターナショナル(V)	モータ電圧 SA （三相）※インターナショナル(V)	モータ電圧（モータなし）	モータメーカー選択	ギヤヘッド減速比	ベルト仕様	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-[C,R]

1個

-( - )

10日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-B

1個

-( - )

16日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-[C,R]

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-NV-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-B

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-[C,R]

1個

-( - )

10日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-B

1個

-( - )

16日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-[C,R]

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-S200-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-B

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-[C,R]

1個

-( - )

10日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-B

1個

-( - )

16日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-[C,R]

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-SA[200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-B

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-[C,R]

1個

-( - )

10日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-B

1個

-( - )

16日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-[C,R]

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-T[100,200]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-B

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-[C,R]

1個

-( - )

10日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-J-B

1個

-( - )

16日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-[C,R]

1個

-( - )

25日目

CVGTP-[80-300/1]-[325-3000/5]-[25,40]-TA[100,110,115,200,220,230]-[IM,INVM,NM,SCM]-[5,7.5,9,12.5,15,18,25,30,36,50,60,75,90,100,120,150,180,NH]-S-B

1個

-( - )

25日目

詳細情報

基本情報

基本情報

搬送面が2列になっているため、ベルト間にストッパやセンサの取付が可能です。駆動部の位置調整が可能な中間駆動です。プーリホルダにタップがあるためオプションが取り付けられます。

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。

(i)ご注意

モータ仕様B(オリエンタルモーター製)は、現在、モータの納期が延びているため、コンベヤ出荷日を延長しております。
【販売終了情報】モータ仕様A(パナソニック製)は2023年6月28日に販売終了となりました。推奨代替品はモータ仕様B(オリエンタルモーター製)になります。
【販売終了情報】INV(インダクションモータ＋韓国製インバータ)仕様は2022年3月31日で販売終了となりました。推奨代替品はINVM(インダクションモータ＋三菱製インバータ)仕様になります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０	タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０	タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０	タイミングベルトコンベヤ　２列ヘッド駆動２溝フレーム　φ３０	平ベルトコンベヤ　中間駆動２溝フレーム　φ３０	タイミングベルトコンベヤ　ナロータイプ　単列中間駆動２溝フレーム　φ１９／２０	平ベルトコンベヤ　中間駆動3溝フレーム　φ５０	タイミングベルトコンベヤ　GVシリーズ　単列中間駆動２溝フレーム（プーリ径３０ｍｍ）	平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０	平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動３溝フレーム　φ５０	ステンレスベルトコンベヤ　ヘッド駆動３溝フレーム　φ５０	タイミングベルトコンベヤ　ナロータイプ　単列ヘッド駆動２溝フレーム　φ１９／２０	平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	10日目～	8日目～	10日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	8日目～	12日目～	8日目～	8日目～
ベルト種類	タイミングベルト	タイミングベルト	タイミングベルト	タイミングベルト	平ベルト	タイミングベルト	平ベルト	タイミングベルト	平ベルト	平ベルト	ステンレスベルト	タイミングベルト	平ベルト
駆動位置	多列中間駆動	多列ヘッド駆動	多列中間駆動	多列ヘッド駆動	中間駆動	中間駆動	中間駆動	中間駆動	中間駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動	ヘッド駆動
蛇行防止	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ	蛇行防止クラウンプーリ
テールローラ径D（テール乗移り部R）(mm)	50	50	30	30	30	19	50	30	30	50	50	19	30
ドライブローラ径(mm)	50	50	50	30	50	19	50	30	50	50	50	19	30

back next
