【自動】X軸クロスローラ式　-ストローク25～50-

【自動】X軸クロスローラ式　-ストローク25～50-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • XMPTG725／ステージ面70×70mm／移動量25mm
  • XMPTG1250／ステージ面120×120mm／移動量50mm
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
149,000円 ～ 185,000円
税込価格
163,900円 ～ 203,500円

薄型タイプのX軸ステージです。テーブル高さは21～35mmをご用意しております...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

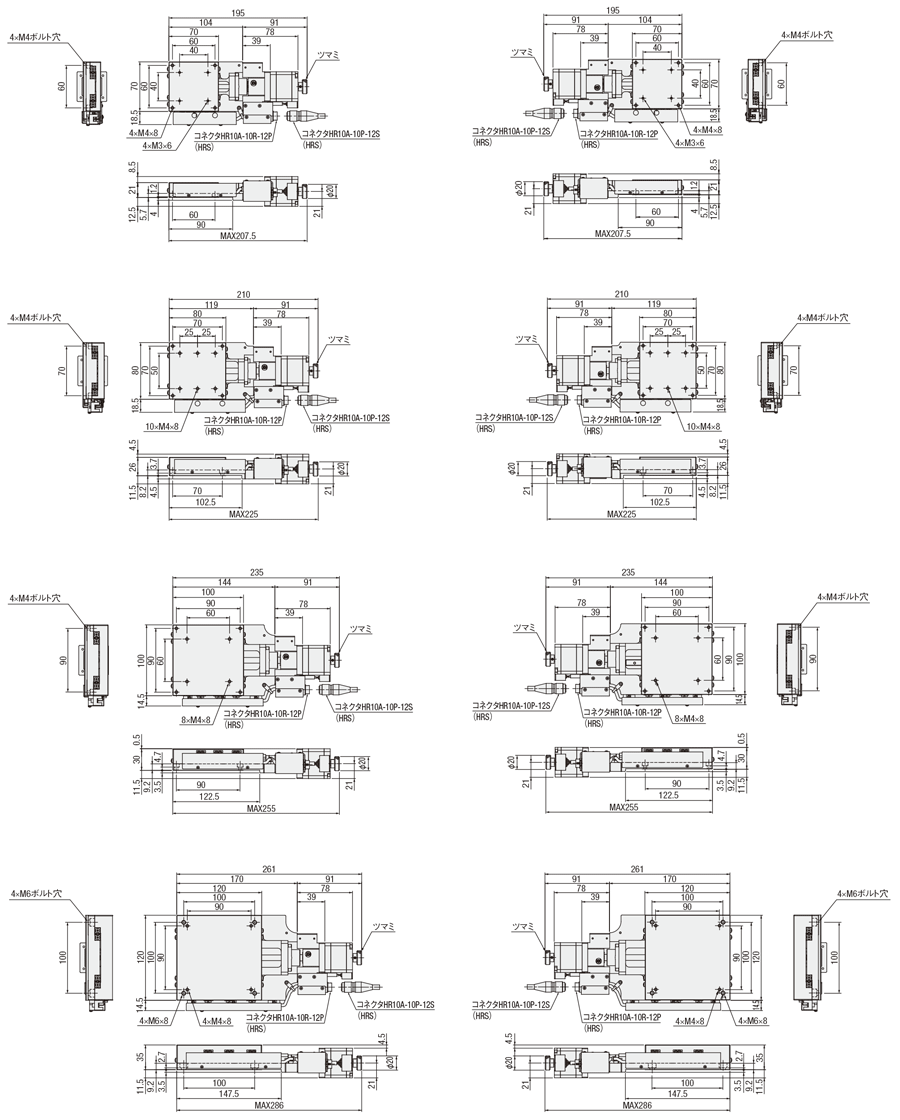

外形図・規格表

XMPTG725-L-G XMPTG725-R-G XMPTG830-L-G XMPTG830-R-G XMPTG1040-L-G XMPTG1040-R-G XMPTG1250-L-G XMPTG1250-R-G 【自動】X軸クロスローラ式　-ストローク25～50-:関連画像
[ ! ]詳細寸法はCADデータでご確認ください。
材　　質　アルミ合金
表面処理　黒アルマイト
          白アルマイト（XMPTG725のみ）
付属品　　XMPTG 725,830:SCB4-8　4本
XMPTG 1040,1250:SCB6-10　4本

規格表

型式−センサ−モータ−ケーブル
XMPTG725
XMPTG1040		−
−		L
R		−
−		G
G		−
−		N
N
型式センサモータケーブル機械規格精度規格＊1
TypeNo.ステージ面
(ｍｍ)		移動量
(ｍｍ)		自重
(kg)		一方向位置決め
精度		モーメント剛性[''/N・cm]ピッチングヨーイング
ピッチングヨーイングローリング
XMPTG725L
(正勝手)

R
(勝手違い)		G
(高分解能)		N
(ケーブルなし,別売)
別売りケーブルは
こちらをご参照ください。)		70X70251.05μm以内0.090.070.0720''以内15''以内
83080X80301.20.050.040.03
1040100X100401.60.040.040.02
1250120X120502.20.030.020.02

型番リスト

表示件数:
  1. 1
型番
テーブル長さ(mm)
テーブル幅(mm)
ストローク(X距離)(mm)
表面処理
耐荷重（範囲）(N)
耐荷重(N)
モーメント剛性（ピッチング）("/N・cm)
モーメント剛性（ヨーイング）("/N・cm)
モーメント剛性（ローリング）("/N・cm)
センサ選択
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
100
40
黒アルマイト
100.1～
196
0.04
0.04
0.02
L
10

1個

149,000円( 163,900円 )

8日目

100
100
40
黒アルマイト
100.1～
196
0.04
0.04
0.02
R
10

1個

149,000円( 163,900円 )

8日目

120
120
50
黒アルマイト
100.1～
245
0.03
0.02
0.02
L
10

1個

170,000円( 187,000円 )

8日目

120
120
50
黒アルマイト
100.1～
245
0.03
0.02
0.02
R
10

1個

170,000円( 187,000円 )

8日目

70
70
25
白アルマイト
50.1～100
98
0.09
0.07
0.07
L
10

1個

179,000円( 196,900円 )

8日目

70
70
25
白アルマイト
50.1～100
98
0.09
0.07
0.07
R
10

1個

179,000円( 196,900円 )

8日目

80
80
30
黒アルマイト
100.1～
147
0.05
0.04
0.03
L
10

1個

185,000円( 203,500円 )

8日目

80
80
30
黒アルマイト
100.1～
147
0.05
0.04
0.03
R
10

1個

185,000円( 203,500円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

薄型タイプのX軸ステージです。テーブル高さは21～35mmをご用意しております。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeNo.
XMPTG725149,000
830170,000
1040179,000
1250185,000

納期

【自動】X軸クロスローラ式　-ストローク25～50-:関連画像


出荷日については、こちらをご覧ください。

数量区分標準対応個別対応
小口大口
数 量1～45～
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。

概要・仕様

仕様・概要

■共通仕様

No.72583010401250
送りねじボールネジφ6,リード1ボールネジφ8,リード1
ガイドクロスローラガイド
分解能Full1μm
Half0.5μm
微動(1/20分割時)0.05μm
最高速度10mm/sec
繰り返し位置決め精度±0.2μm以内
耐荷重98N147N196N245N
ロストモーション1μm以内
バックラッシ0.5μm以内
真直度1μm以内
平行度30μm以内
運動の平行度10μm以内15μm以内
■コネクタピン配列
【自動】X軸クロスローラ式　-ストローク25～50-:関連画像

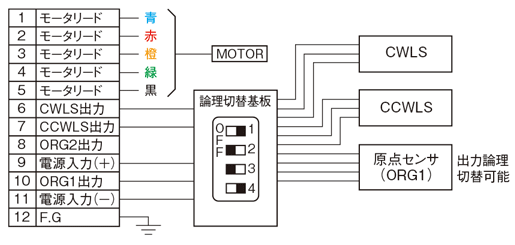

■結線図
【自動】X軸クロスローラ式　-ストローク25～50-:関連画像
＊破線部は標準ケーブルを使用した場合、機能しません。
■電気仕様
No.72583010401250
モータタイプ5相ステッピングモータ 0.75A/相(オリエンタルモーター㈱)
型式PK544PMB-C18(□42mm)
ステップ角0.36°
コネクタ受信側適用コネクタHR10A-10P-12S(73)ヒロセ電機(株)
センサリミットセンサ有
スリット原点センサ(ORG2)－
原点センサ(ORG1)有
型式フォトマイクロセンサ：PM-L25パナソニックデバイスSUNX㈱
電源電圧DC5～24V ±10％
消費電流45mA以下 (1センサあたり15mA以下)
制御出力NPNオープンコレクタ出力 DC30V以下 50mA以下
残留電圧2V以下(負荷電流50mAの場合)
残留電圧1V以下(負荷電流16mAの場合)
出力ロジックリミット、ORG1：検出(遮光)時出力トランジスタOFF(非導通)
XMPTGシリーズは原点センサの出力論理転換可能です（表中の出力ロジックは出荷時の設定）。
■タイミングチャート
【自動】X軸クロスローラ式　-ストローク25～50-:関連画像

(単位: mm)

CW方向【自動】X軸クロスローラ式　-ストローク25～50-:関連画像CCW方向

 座標基準メカリミットCWリミット原点反端面CCWリミットメカリミット
XMPTG725原点復帰1513.30213.315
XMPTG830原点復帰17.515.80215.817.5
XMPTG1040原点復帰22.520.80220.822.5
XMPTG1250原点復帰27.525.80225.827.5
・原点復帰は標準ケーブル及びMSCTL102シリーズコントローラを使用し原点復帰タイプ４を行った場合。
・座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
・原点復帰の詳細は（こちら）をご参照ください。
