【自動】Z軸クロスローラ式　－ストローク25~50－

【自動】Z軸クロスローラ式　－ストローク25~50－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • ZMPTG725／ステージ面70×70mm／移動量25mm
  • ZMPTG1250／ステージ面120×120mm／移動量50mm
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
158,000円 ～ 215,000円
税込価格
173,800円 ～ 236,500円

【特長】薄型・軽量で繰り返し位置決め精度±0.2μm以内の高精度Z軸ステージで...

詳細情報を確認する

(i)ご注意

  • 一部の２軸ステッピングモータコントローラ（MSCTL）が現在受注停止となっております。受注停止の詳細は商品ページをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

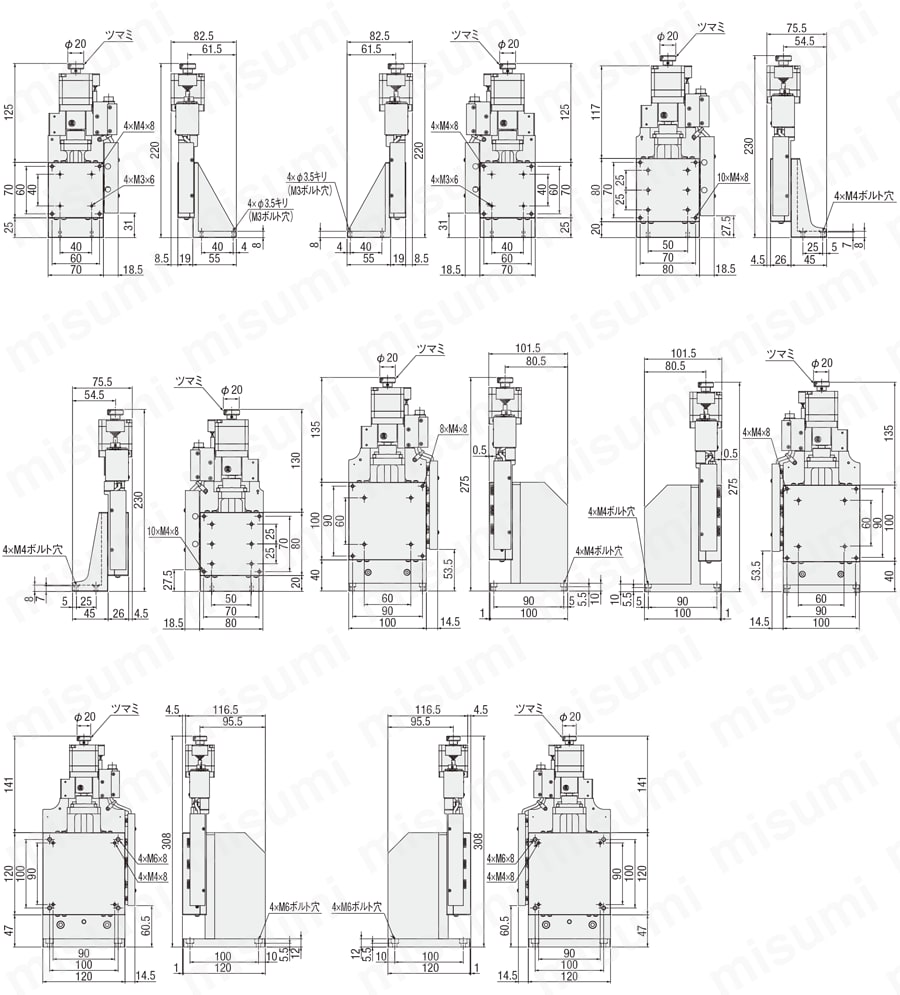

外形図・規格表

ZMPTG725-L-G ZMPTG725-R-G ZMPTG830-L-G ZMPTG830-R-G ZMPTG1040-L-G ZMPTG1040-R-G ZMPTG1250-L-G ZMPTG1250-R-G 【自動】Z軸クロスローラ式　－ストローク25~50－:関連画像
[ ! ]詳細寸法はCADデータでご確認ください。
[ ! ]図版のセンサカバー位置はL（正勝手）です。
材　　質 アルミ合金
表面処理 白アルマイト（ZMPTG725）
黒アルマイト（ZMPTG830/1040/1250）
付属品 ZMPTG725/830：SCB4-6
ZMPTG1040：SCB4-10
ZMPTG1250：SCB6-12

規格表

型式−センサ−モータ−ケーブル
ZMPTG725
ZMPTG725		−
−		L
R		−
−		G
G		−
−		N
N
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式センサモータケーブル機械規格精度規格＊1¥基準単価
TypeNo.ステージ面
(mm)		移動量
(mm)		自重
(ｋｇ)		一方向
位置決め精度		ピッチングヨーイング
ZMPTG725L(正勝手)
R(勝手違い)		G
(高分解能)		N(なし)
ケーブルは別売です。
別売りケーブルは
こちらをご参照ください。		70×70251.315μm以内20"以内15"以内158,000
83080×80301.49180,000
1040100×100402.7205,000
1250120×120504.0215,000
＊1一軸での精度規格となります。

型番リスト

表示件数:
  1. 1
型番
テーブル長さ(mm)
テーブル幅(mm)
ストローク(Z距離)(mm)
表面処理
耐荷重（範囲）(N)
耐荷重(N)
モーメント剛性（ピッチング）("/N・cm)
モーメント剛性（ヨーイング）("/N・cm)
モーメント剛性（ローリング）("/N・cm)
センサ選択
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
100
100
40
黒アルマイト
50.1～100
73.5
0.04
0.04
0.02
L
10

1個

158,000円( 173,800円 )

8日目

100
100
40
黒アルマイト
50.1～100
73.5
0.04
0.04
0.02
R
10

1個

158,000円( 173,800円 )

8日目

120
120
50
黒アルマイト
50.1～100
73.5
0.03
0.02
0.02
L
10

1個

180,000円( 198,000円 )

8日目

120
120
50
黒アルマイト
50.1～100
73.5
0.03
0.02
0.02
R
10

1個

180,000円( 198,000円 )

8日目

70
70
25
白アルマイト
30.1～50
49
0.09
0.07
0.07
L
10

1個

205,000円( 225,500円 )

8日目

70
70
25
白アルマイト
30.1～50
49
0.09
0.07
0.07
R
10

1個

205,000円( 225,500円 )

8日目

80
80
30
黒アルマイト
50.1～100
73.5
0.05
0.04
0.03
L
10

1個

215,000円( 236,500円 )

8日目

80
80
30
黒アルマイト
50.1～100
73.5
0.05
0.04
0.03
R
10

1個

215,000円( 236,500円 )

8日目

  1. 1

Loading...

詳細情報

基本情報

【特長】薄型・軽量で繰り返し位置決め精度±0.2μm以内の高精度Z軸ステージです。

(i)ご注意

  • 一部の２軸ステッピングモータコントローラ（MSCTL）が現在受注停止となっております。受注停止の詳細は商品ページをご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

納期・価格

価格表

数量区分標準対応個別対応
小口大口
数 量1～45～
出荷日通常お見積り
表示数量超えはWOSにてご確認ください。

納期

【自動】Z軸クロスローラ式:関連画像


出荷日については、コチラをご覧ください。

概要・仕様

仕様・概要

■共通仕様
No.72583010401250
送りねじボールネジφ6,リード1ボールネジφ8,リード1
ガイドクロスローラガイド
分解能Full1μm
Half0.5μm
微動(1/20分割時)0.05μm
最高速度10mm/sec
繰り返し位置決め精度±0.2μm以内
耐荷重＊149N73.5N
ロストモーション1μm以内
バックラッシ0.5μm以内
真直度1μm以内
平行度30μm以内
運動の平行度10μm以内15μm以内
一軸水平設置での仕様となります。
＊1 耐荷重のみZ軸での仕様となります。
■コネクタピン配列
【自動】Z軸クロスローラ式:関連画像

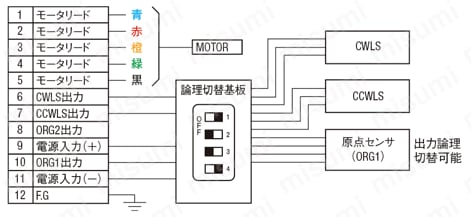

■配線図
【自動】Z軸クロスローラ式:関連画像

[ ! ]破線部は標準ケーブルを使用した場合、機能しません。

■電気仕様
No72583010401250
モータタイプ5相ステッピングモータ 0.75A/相(オリエンタルモーター㈱)
型式PK544PMB-C18(□42mm)
ステップ角0.36°
コネクタ受信側適用コネクタHR10A-10P-12S(73)ヒロセ電機(株)
センサリミットセンサ有
スリット原点センサ(ORG2)－
原点センサ(ORG1)有
型式フォトマイクロセンサ：PM-L25パナソニックデバイスSUNX㈱
電源電圧DC5～24V ±10％
消費電流45mA以下 (1センサあたり15mA)
制御出力NPNオープンコレクタ出力 DC30V以下 50mA以下
残留電圧2V以下(負荷電流50mAの場合)
残留電圧1V以下(負荷電流16mAの場合)
出力ロジックリミット、ORG1：検出(遮光)時出力トランジスタOFF(非導通)
XMPTGシリーズは出力論理の転換可能です。

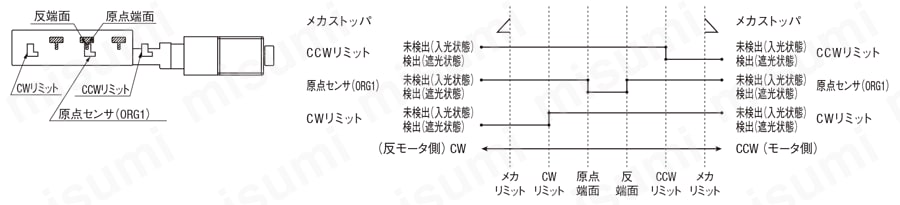

■タイミングチャート
【自動】Z軸クロスローラ式:関連画像

(単位: mm)

CW方向【自動】Z軸クロスローラ式:関連画像CCW方向

 座標基準メカリミットCWリミット原点反端面CCWリミットメカリミット
ZMPTG725原点復帰1512.30213.315
ZMPTG830原点復帰17.515.80215.817.5
ZMPTG1040原点復帰22.520.80220.822.5
ZMPTG1250原点復帰27.525.80225.827.5
[ ! ]原点復帰は標準ケーブル及びDS102/DS112シリーズコントローラを用いて原点復帰タイプ4を行った場合。
[ ! ]座標は設計上の値です。実際には±0.5mm程度の寸法誤差が生じることがあります。
[ ! ]原点復帰の詳細は（こちら）をご参照ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
