ミスミ

ミスミ

コンベヤ用シュート

コンベヤ用シュート

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • コンベヤ用シュート
  • コンベヤ用シュート
  • コンベヤ用シュート
評価 5.0平均満足度5.0 この商品のレビューをみる（4件）
通常価格(税別)
 -
税込価格
 -

角度調整が５度～60度まで可能なシュートです。ワークの傷を防止し、滑りを良くす...

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

ベルトコンベヤホッパー

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

クリーン洗浄品
脱脂洗浄や精密洗浄を
標準型番で注文可能

型番

未確定18件の候補があります。

Loading...

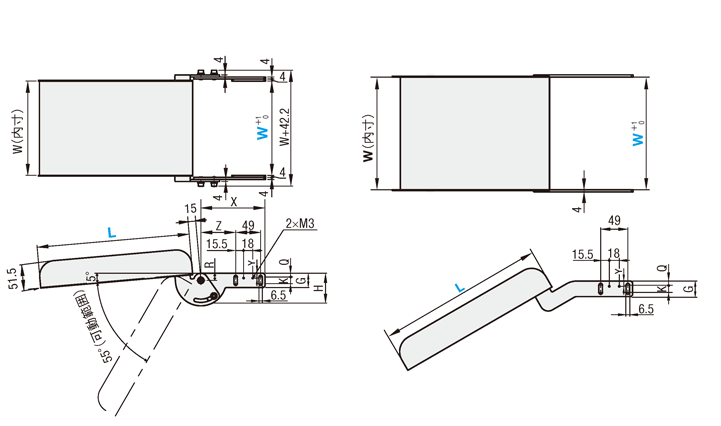

外形図・規格表

角度調整タイプ
CSHWS　CSHWE　CSHWU
30度角度固定タイプ
CSHYS　CSHYE　CSHYU

[ ! ]L≧310の場合、追加工YNS（溶接ナット＋脚）を推奨します。
[ ! ]弊社コンベヤへの取付時W寸法目安はブラケットタイプA・B＝ベルト幅＋40,C＝ベルト幅＋50となります。
[ ! ]角度調整タイプは部品を分解して発送します。お客様にて組立が必要です。30度角度固定タイプは組立済みで発送します。
[ ! ]コンベヤ取付用にM5,M6の六角穴付ボルトと平座金が付属されています。どちらかを使用して頂くため、余りが生じます。

Type[ M ]材質許容荷重
(kgf)		厚さ(t)
角度調整タイプ30度角度固定タイプ
CSHWSCSHYSSUS304151.5
CSHWECSHYESUS304＋ステンレス製すべり板※1.5＋0.8(すべり板厚み)
CSHWUCSHYUSUS304＋超高分子量ポリエチレン1.5＋0.25(ポリエチレン厚み)

※ FENB0.5を使用（こちら参照）


規格表

型式－対応コンベヤ種類－W－L
CSHWE－A－150－300
対応コンベヤ
種類		RZXKQYGH対応コンベヤ
A1468.5126139.57.52857.1SVKN/SVKR/GVHN/GVFN
B1498.5156139.57.52857.1GVHN/GVFN
C2483.51413010104875GVHN/GVFN/CVSY/CVSX
■角度調整タイプ
型式対応コンベヤ
種類		W
指定1mm単位		L
指定10mm単位		対応コンベヤコンベヤページ
CSHWS
CSHWE
CSHWU		A90～54070～500SVKN/SVKR/GVHN/GVFNこちら～こちら・こちら～こちら
B90～340GVHN/GVFNこちら～こちら
C150～550GVHN/GVFN/CVSY/CVSXこちら～こちら
■30度角度固定タイプ
型式対応コンベヤ
種類		W
指定1mm単位		L
指定10mm単位		対応コンベヤコンベヤページ
CSHYS
CSHYE
CSHYU		A90～54070～500SVKN/SVKR/GVHN/GVFNこちら～こちら・こちら～こちら
B90～340GVHN/GVFNこちら～こちら
C150～550GVHN/GVFN/CVSY/CVSXこちら～こちら

追加工

追加工
コード		追加工内容適用条件指定例¥/1Code
YN溶接ナット

A-A

●●●:関連画像
シュート側面両端にM6のナットを
追加工します。
取付の汎用性が高まります。		ーCSHWE−A−150−300−YN300
YNS溶接ナット＋脚
荷重サポートための脚を追加工します。
バラの状態で届きますのでお客様に
て組立が必要です。

〈指定方法〉：　YNS800
指定範囲：200～1200（10mm単位指定）
付属品：六角穴付ボルト　2個		[ ! ]W≧150の時指定可能
[ ! ]200≦YNS≦1200		CSHWE−A−150−300−YNS800
YNS
（10mm単位指定）		¥/1Code
200～4904,140
500～6904,380
700～9904,690
1000～12005,340

型番リスト

表示件数:
  1. 1
型番
ブラケットタイプ
対応コンベヤ(No.)
幅 [W](mm)
長さ [L](mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A
SVKN・SVKR・CVGN・CVGP
90 ～ 540
70 ～ 500
10

1個

-( - )

7日目

B
CVGR・CVGW
90 ～ 340
70 ～ 500
10

1個

-( - )

7日目

C
CVSY・CVSX
150 ～ 550
70 ～ 500
10

1個

-( - )

7日目

A
SVKN・SVKR・CVGN・CVGP
90 ～ 540
70 ～ 500
10

1個

-( - )

7日目

B
CVGR・CVGW
90 ～ 340
70 ～ 500
10

1個

-( - )

7日目

C
CVSY・CVSX
150 ～ 550
70 ～ 500
10

1個

-( - )

7日目

A
SVKN・SVKR・CVGN・CVGP
90 ～ 300
70 ～ 500
10

1個

-( - )

7日目

B
CVGR・CVGW
90 ～ 300
70 ～ 500
10

1個

-( - )

7日目

C
CVSY・CVSX
150 ～ 300
70 ～ 500
10

1個

-( - )

7日目

A
SVKN・SVKR・CVGN・CVGP
90 ～ 540
70 ～ 500
10

1個

-( - )

7日目

B
CVGR・CVGW
90 ～ 340
70 ～ 500
10

1個

-( - )

7日目

C
CVSY・CVSX
150 ～ 550
70 ～ 500
10

1個

-( - )

7日目

A
SVKN・SVKR・CVGN・CVGP
90 ～ 540
70 ～ 500
10

1個

-( - )

7日目

B
CVGR・CVGW
90 ～ 340
70 ～ 500
10

1個

-( - )

7日目

C
CVSY・CVSX
150 ～ 550
70 ～ 500
10

1個

-( - )

7日目

A
SVKN・SVKR・CVGN・CVGP
90 ～ 300
70 ～ 500
10

1個

-( - )

7日目

B
CVGR・CVGW
90 ～ 300
70 ～ 500
10

1個

-( - )

7日目

C
CVSY・CVSX
150 ～ 300
70 ～ 500
10

1個

-( - )

7日目

  1. 1

Loading...

詳細情報

基本情報

角度調整が５度～60度まで可能なシュートです。ワークの傷を防止し、滑りを良くする樹脂タイプもあります。

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口
数　量1～910～2021〜
値引率基準単価5%お見積り

[ ! ]表示数量超えは
WOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
