平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 2.0平均満足度2.0 この商品のレビューをみる（1件） この商品のFAQをみる(3件)
通常価格(税別)
 -
税込価格
 -

モータをフレーム間に内蔵することにより、機高を抑えました。小型モータの採用によ...

詳細情報を確認する

(i)ご注意

  • スイッチング電源付属オプション(SWR)の仕様は下記の通りです。他社製品を利用される際にはご参考ください。
     入力電圧：AC85~264V/DC120~370V
     出力電圧：DC24V／出力電流:4.5A／最大出力電力:108W
     CE/RoHS対応
     リモートON/OFF機能有り（電源印加でOFF)
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

平行（逆方向高さ違い）コンベヤ移載装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定4件の候補があります。

Loading...

外形図・規格表

外形図

CVSMB
3.5Wモータ仕様
X部(M3用) Y部(M6用)
[ ! ]コンベヤ単体で動作させるには追加工SWR（スイッチング電源）をご選択ください。

[ ! ]モータメーカーDA（ツカサ電工）の場合、ギヤヘッドの寿命は300h程度（参考値）となります。
長時間の搬送には向きませんのでご注意ください。

[ ! ]60～80dB程度（参考値）のモータギヤヘッド騒音が発生します。静音環境でご使用の場合はご注意ください。

※L≧405の場合は1溝につき4個ずつM6ナットが挿入されています。
ナット挿入用ザグリ穴が必要な場合は追加工にてご指定ください。

[ ! ]図中の寸法はベルト仕様H（厚み0.9mm）での寸法となります。ベルト厚みは、ベルト仕様によって異なるためご注意ください。
ベルト仕様はこちらをご参照ください。

[ ! ]使用環境により、搬送不良が起こる可能性がございます。

[ ! ]メンテナンス部品（構成部品一覧）の検索手順は>>こちらをご参照ください。

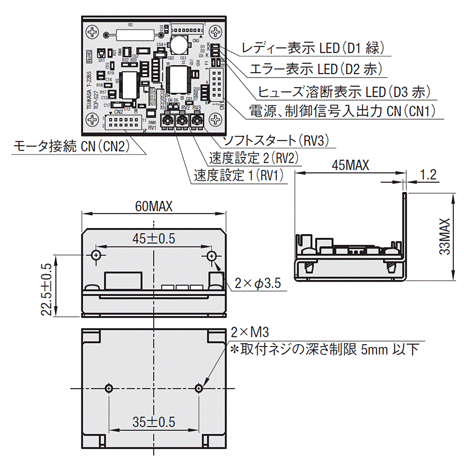

DCギヤードモータドライバ外形図

[ ! ]DCギヤードモータドライバが付属します。下記「接続方法」もご参照ください。ドライバ詳細は>>こちら。
ドライバにはモータ接続ケーブル（50cm）、電源/制御信号入出力ケーブル（50cm）が付属します。
[ ! ]DCギヤードモータドライバ単品は>>こちら。（FCDR）
[ ! ]スイッチング電源（DC24V）をご希望の場合は単品購入よりお得な追加工「SWR」をご選定ください。
[ ! ]スイッチング電源単品（一例）は>>こちらをご参照ください。

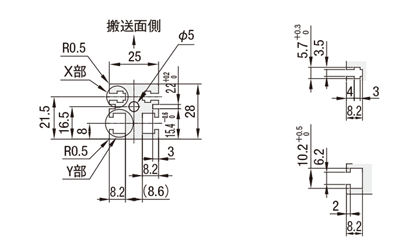

コンベヤ　溝部適用ナット
挿入位置
Ｌ≧405の場合はY部1溝につき4個ずつM6ナットが挿入されています。
ナット挿入用ザグリ穴が必要な場合は追加工にてご指定ください。
JIS規格六角ナット使用可能です（別売）		後入れナット（別売）
加工・分解無しで挿入可能
品名型番ねじの呼びピッチ品名型番ねじの呼びピッチ
X部
JIS1種六角ナット
LBNR3M3
（並目）		0.5―
Y部
JIS1種六角ナット
LBNR6M6
（並目）		1.0コンベヤ用後入れナット
（10個入り）		PACK-CHNT6-5M5
（並目）		0.8
―PACK-CHNT6-4M4
（並目）		0.7
PACK-CHNT6-3M3
（並目）		0.5
 フレームプーリホルダ①プーリホルダ②
[ M ]材質アルミ材アルミ材SS400
[ S ]表面処理アルマイト処理塗 装三価クロメート

■機体重量
＊参考値 （kg）
ベルト幅
B(mm)		プーリ間長さL(mm)
500100015002000
702.44.36.38.2
1002.84.86.88.8
1503.15.98.711.5
2003.96.91013
3005913.416.9

規格表

型式−B−L−モータ−ベルト仕様−モータメーカー選択

出力−電圧−仕様−ギヤヘッド
減速比
CVSMB−100−1000−3.5−DC24−SCM−256−H−DA
CVSMB−100−1000−3.5−NV−NM−NH−H−R(モータ・ギヤヘッドなし)
[ ! ]コンベヤ単体で動作させるには追加工SWR（スイッチング電源）をご選択ください。
型式B
指定10mm		L
指定5mm		モータ選択ベルト仕様モータメーカー選択
出力(W)電圧(V)仕様ギヤヘッド減速比
CVSMB70～300370～20003.5DC24(直流)SCM(可変速)64 256
H(一般用・緑)
W(一般用・白)
G(スライディング用・緑)
S(スライディング用・白)
D(電子部品搬送用・黒)
F(食品搬送用・白)
O(耐油仕様・紺)
N(非粘着仕様・白)
J(ベルトなし)
DA(ツカサ電工)
ＮＶ(モータなし)ＮＭ(モータなし)ＮＨ(ギヤヘッドなし)Ｒ(モータなし)
[ ! ]モータ・ギヤヘッドなしを選択の場合、本機は部品状態でのお届けとなります。同梱の組立手順書に従ってお客様にて組立となります。
[ ! ]モータ・ギヤヘッドなし／ベルトなしコンベヤの指定方法については>>こちらをご参照ください。
[ ! ]モータメーカーＤＡ（ツカサ電工）の場合、ギヤヘッドの寿命は300ｈ程度（参考値）となります。長時間の搬送には向きませんのでご注意ください。
[ ! ]60～80dB程度（参考値）のモータギヤヘッド騒音が発生します。静音環境でご使用の場合はご注意ください。
[ ! ]モータ軸に過負荷が与えられた場合、モータドライバが動作を停止いたします。ベルトコンベヤの動作が停止した際はご使用状況を再度ご確認ください。
[ ! ]適正テンションが他機種と比べて緩くなっているため、ベルト厚みが薄い場合に搬送面の一部でベルトの浮きが発生する可能性があります。ワークが極端に軽い場合は選定時にご注意ください。
[ ! ]配線図・モータ・モータドライバ詳細はこちら参照
[ ! ]交換用モータはギヤヘッドのみの交換はできません。モータを交換の際はお問い合わせください。
[ ! ]モータ内蔵コンベヤ用DCブラシレスモータ (FCDCM-□) 単品は>>こちらを参照
[ ! ]ベルト仕様に関わらず、機体を傾けたご使用は推奨しておりません。
ベルト仕様標準ベルト(本体価格のみ)オプションベルト１(＋￥3,000)オプションベルト２(＋￥5,500)ベルトなし(−￥4,000)
一般用H(緑)　W(白)　HG(緑)−−Ｊ
(ベルトなし)
スライディング用G(緑)　S(白)−−
傾斜搬送用−−−
グリップ仕様−GG(緑)　GW(白)−
耐油仕様O(紺)　OH(緑)　OG(緑)OW(白)　−
非粘着仕様N(白)　NS(白)NB(スカイブルー)　NBG(ライムグリーン) 　HH(緑)　HW(白)−
食品搬送用F(白)KW(白)　KSB(スカイブルー)−
電子部品搬送用D(黒)　DS(黒)−−
[ ! ]平ベルト詳細は>>こちら〜参照
[ ! ]耐油仕様ベルトは、裏側に油が付着する環境ではご使用いただけません。
[ ! ]ベルト長さ計算式：(2L+100) / 1000　　小数点第3位四捨五入　単位：ｍ　（Ｌ＝プーリ間長さ）
[ ! ]ミスミコンベヤのベルト交換手順を動画にてご紹介しています。>>こちら (参考)
[ ! ]ミスミコンベヤ共通取扱説明書は>>こちらをご参照ください。

追加工

追加工
コード		追加工内容適用条件指定例\/1Code
FYA
FYB		追加ザグリ穴

FYA:関連画像		追加でナット挿入用のザグリ穴を手前と奥のフレームに加工します。
〈指定方法〉：FYA300
FYA300-FYB600

対応コンベヤFYA・FYB
CVSMB220≦FYA・FYB≦（L-155）
[ ! ]FYA・FYB=指定5mm単位
[ ! ]FYB-FYA≧15

[ ! ]指定範囲は左記表となります。

CVSMB-100-1000-3.5-
DC24-SCM-256-H-DA-FYA90		1,200

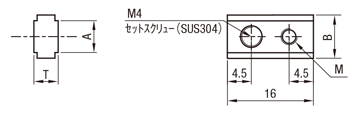

ANT□後入れナット付属

ant□:関連画像		ミスミコンベヤフレーム溝用の後入れナットを付属します。
材質：SUS316相当・焼結
〈指定方法〉：ANT5-Q8-4		[ ! ]後入れナット詳細はこちら
Codeナット数量QM付属品(1本)
セットスクリュー		ABT
ANT5
(M5溝用)		4
8
12		3
4		M4×54.974
ANT6
(M6溝用)		3
4
5		M4×65.984.5
CVSMB-100-1000-3.5-
DC24-SCM-256-H-DA-ANT5-Q8-4
カット数量
Q		\基準単価
4300
8500
12700
SWRスイッチング電源付属交流電源向けスイッチング電源を付属します。
＜指定方法＞：SWR		 CVSMB-100-1000-3.5-
DC24-SCM-256-H-DA-SWR		4,500

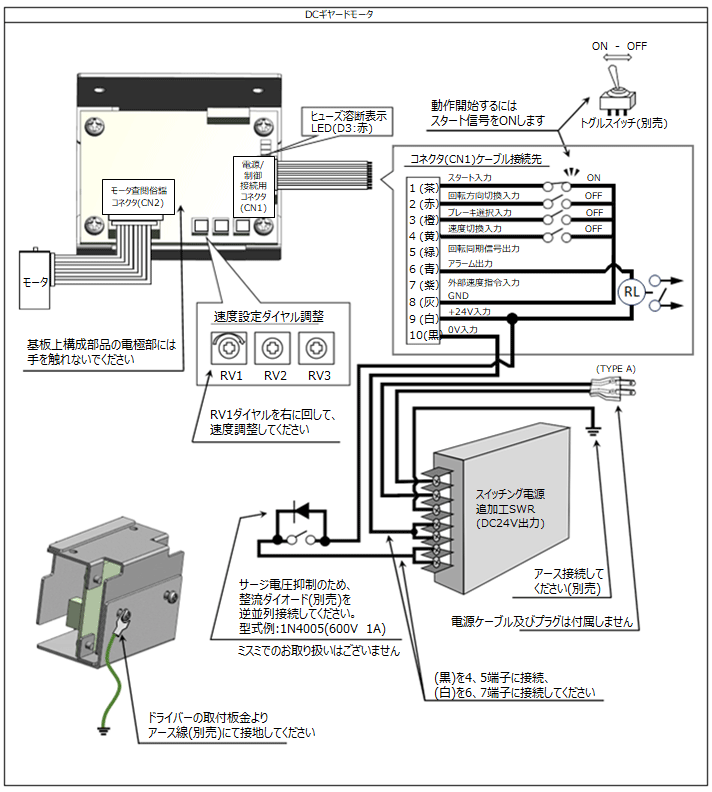

接続方法

DCギヤードモータドライバ接続図

モータ接続ケーブル

TG-22/611 モータ

基板ケーブル接続

型式例：MS-500K-B

アース線接続

型式例：ESP10-100-24

※補足事項
・電源/制御接続用コネクタ(CN1)ケーブル長さは、約 500mm±20mm。
・モータケーブル長さは、約 500mm±20mm。
・延長の中間ケーブルは取り扱いがございません。
・アース線は付属しておりません。アース線はご自身でご用意ください。
・ノイズによる誤動作を避けるため、電源/制御ケーブルにフェライトコア(ZCAT3035-1330 TDK製)または(ATC-1330 ミスミ製)等を装着してください。
・ケーブルを延長してご使用の場合 3m 以内でご使用ください。

・モータケーブルを延長した際、ケーブルがバラ線にならない様外装被覆で纏めてください。ノイズによる誤動作を避けるため、
シールドチューブ(MLBF_日本ジッパーチュービング製)/(マジックテープチューブ ミスミ製)等を巻き両端をアース接地してください。

・静電気による誤動作およびドライバ部品破壊を避けるため、アース線接続図に記載の基板取付板金をアース接地してください。
・電源極性を間違えた場合は、破損にいたる恐れがあります。隣接する配線が接触してないことを確認し、通電を行ってください。
・通電中のコネクタの抜き差しは異常動作にいたるおそれがありますので行わないでください。

・コネクタ部に過大な力が加わった場合、ケーブルの断線、コンタクトピンの抜け、コネクタハンダ付部分の接触不良等の原因となります。
ケーブルクランプ等により余裕を持った配線としてください。

・付属のケーブルは盤内配線用です。可動部には使用しないでください。
・整流ダイオード、トグルスイッチ等の型式は一例です。同等性能のものをご選定ください。
・ドライバ仕様
項　目内容
対応
モータ		型　式TCP-S27A-611B
磁極センサホールIC （矩形波出力）
電源電圧DC24V　±10％以内（DC12V±10％以内）
制御回路消費電力1W以下
定格出力電流＊1280mA
過負荷判定電流340mA
電流制限値2.2A
PWM周波数約20.0KHz
速度可変範囲＊2200～6900rpm
外部速度指令係数1500rpm/V
速度設定
（回転数設定）		ドライバ内部設定：RV1、RV2の2系統（速度切換入力に
より切換可）外部速度指令入力：1系統
ソフトスタート
設定＊4		最大1.67秒/1000rpmにRV3で設定可能
起動時、速度指令増速時に動作（動作時はD1点滅）
保護機能＊5過負荷：定格出力電流を超える電流が連続して流れた
場合に出力を遮断して状態を保持。
（スタート入力“開”及び、電源再投入でリセット）
センサ異常：センサ信号の異常コードを検出して出力を遮断
（スタート入力“開”及び、電源再投入でリセット）
モータ拘束：モータの拘束を検出して出力を遮断
（スタート入力“開”及び、電源再投入でリセット）
過電流：異常なモータ電流を検出して出力を遮断
ヒューズ保護：異常な電源電流を検出して回路を遮断
使用環境0～40℃、85％ RH以下（結露なきこと）
熱対流のある雰囲気で使用
保存環境－10～60℃、85％ RH以下（結露なきこと）
付属品モータ接続ケーブル（50cm）
電源/制御信号入出力ケーブル（50cm）
質量約30（g 本体のみ）
＊1：定格出力電流は、対応するモータと組合せた時の連続許容電流値です。
使用するギヤドモータの許容電流（許容トルク）以下で必ずご使用ください。
＊2：速度可変範囲の最大値は電源電圧に比例します。
記載の値は24V入力時の無負荷回転数です。
＊3：本ドライバは、2象限動作ため、重力負荷が掛かるアプリケーションには使用できません。
＊4：ソフトスタート機能は、加速時のみ動作し減速時には動作しません。
＊5：保護機能動作時は、必ず発生原因を取り除いてからリセットしてください。
＊6：モータ回転数はRV1、RV2及び、速度指令入力の何れか高い設定値が優先されます。
外部速度指令入力を使用する場合は、RV1,2を0目盛りに、内部速度設定を使用する場合は、
外部速度指令入力を開放又は、0Vとしてください。

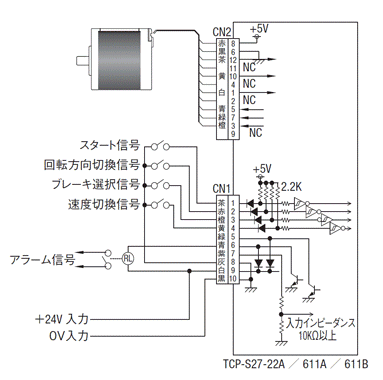

・入出力信号
名称、ピンNo.線色信号名称内　容
CN1
（電源、制御
信号入出力）		1茶スタート入力”H”：停止、アラームリセット
”L”：回転動作		“H”：開放
“L”：0 ～ 0.7V
入力電流：
3mA MAX
2赤回転方向
切換入力		”H”：CW回転
”L”：CCW回転
3橙ブレーキ
選択入力		スタート入力が“H”に切換
った時の停止方法を選択
“H”：フリーラン停止選択
“L”：ブレーキ停止選択
4黄速度切換入力“H”：RV1選択
“Ｌ”：RV2選択
5緑回転同期
信号出力		回転に同期した6パル
ス/回転の信号を出力		オープンコレクタ出力
最大印加電圧：30V
最大電流：20mA
ON時飽和電圧：0.8V
MAX
フリーホイール
ダイオード内蔵
6青アラーム出力過負荷、センサ異常、
過電流を検出して出力
トランジスタON
正常時は出力トランジ
スタOFF
7紫外部速度
指令入力＊6		入力電圧：0～5V（10V MAX）
入力インピーダンス：10KΩ以上
8灰GND制御入力信号用グランド（CN1-10と同電位
9白電源入力＋24V入力
10黒0V入力（CN1-8と同電位）
CN2
（モータ信号
入出力）		8赤＋5V磁極センサ用5V出力（他の用途への使用不可）
6黒GND磁極センサ用GND
12茶センサ信号
入力		A相
11―未使用
10黄B相
4―未使用
1白C相
2―未使用
5青モータ出力A相コイル
7緑B相コイル
3橙C相コイル
9―NC未使用
状態表示
LED		レディー表示
LED（D1：緑色）		レディー状態（駆動可能状態）：点灯
ソフトスタート動作時： 点滅
エラー発生時： 消灯
エラー表示
LED（D2：赤色）		正常動作時： 消灯
パワーオンリセット時： 点灯（0.5秒）
過負過判定電流以上を検出： 点灯
センサ異常時： 連続点灯
モータ拘束検出時： 1回点滅
過負荷検出時： 2回点滅
ヒューズ溶断
LED（D3：赤色）		ヒューズの溶断にて点灯
調整VRRV1＊6速度設定SP1（出荷時は0目盛りに設定）
RV2＊6速度設定SP2（出荷時は0目盛りに設定）
RV3ソフトスタート設定SOFT（出荷時は0目盛りに設定）

メンテナンス部品検索（構成部品一覧）

  • メンテナンス部品の検索手順は>>こちらをご参照ください。
    表示される「構成部品一覧」から部品を直接ご注文いただけます。
  • 「構成部品一覧」からご注文いただけない部品は、コンベヤ型番・展開図番号・数量を指定し、
    下記「カタログ規格外品サービス」にてお見積り・お問い合わせください。
規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式B￥本体価格 1〜5コ
L370〜400L405〜500L505〜600L605〜700L705〜800L805〜900L905〜1000L1005〜1100L1105〜1200L1205〜1300L1305〜1400L1405〜1500L1505〜1600L1605〜1700L1705〜1800L1805〜1900L1905〜2000
CVSMB 70～10094,19094,82096,08096,71097,34097,97098,280102,270102,800103,430104,060104,690108,780109,410110,040110,670111,300
110～150－－99,12099,860100,590101,330101,750105,950106,680107,420108,150108,890113,400114,140114,870115,610116,340
160～200－－－103,950104,790105,320106,160110,880111,720112,670113,510114,350119,180120,020120,860121,700122,540
210～250－－－－－108,990109,830115,080116,030116,970117,920118,860124,110125,160126,110127,050128,000
260～300－－－－－－114,030119,700120,860121,910122,960124,010129,780130,830131,880132,930133,980
[ ! ]表示数量超えはWOSにてご確認ください。
モータ仕様価格R(モータ・ギヤヘッド・モータドライバなし)
本体価格−￥12,000

ベルト
仕様価格		標準ベルトオプションベルト１オプションベルト２ベルトなし
本体価格のみ本体価格＋￥3,000本体価格＋￥5,500本体価格−￥4,000
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数 量1〜23〜56〜
値引率基準単価基準単価お見積り
出荷日通常＋2日
[ ! ]表示数量超えはWOSにてご確認ください。

納期


[ ! ]コンベヤは大型商品の為、地域とサイズによっては他商品と着日が異なる可能性がございます。
[ ! ]本商品の稼働日は、土曜、祝日を含みません。
出荷日については、こちらをご覧ください。

概要・仕様

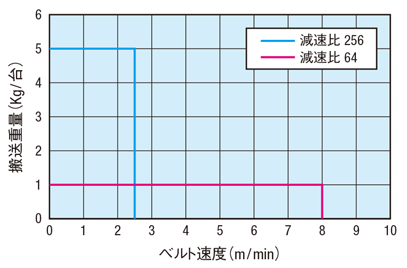

■搬送能力

＊参考値

[ ! ]アキューム搬送（スライディングベルトのみ適用）の場合は
グラフの1/2以下の搬送能力でご検討ください。

[ ! ]ご使用条件によって搬送能力が異なる場合がございます。

[ ! ]このグラフは水平条件での搬送能力です。

コンベヤ構成部品

平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２ 関連画像1_コンベヤ構成部品
平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２ 関連画像2_コンベヤ構成部品

平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２ 関連画像3_コンベヤ構成部品
平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２ 関連画像4_コンベヤ構成部品


関連商品

商品名モータ内蔵タイプ 2溝フレーム φ32モータ内蔵タイプ 3溝フレーム φ70GVシリーズ フルベルトタイプ ヘッド駆動2溝フレーム（プーリ径30mm）SVシリーズ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-GVシリーズ フルベルトタイプ/ACブラシレスモータ搭載 -ヘッド駆動2溝フレーム（プーリ径30mm）-SVシリーズ 蛇行抑制桟付ヘッド駆動2溝フレーム φ30
写真

平ベルトコンベヤ モータ内蔵タイプ 2溝フレーム φ32 関連画像1_関連商品

平ベルトコンベヤ モータ内蔵タイプ 2溝フレーム φ32 関連画像2_関連商品

平ベルトコンベヤ モータ内蔵タイプ 2溝フレーム φ32 関連画像3_関連商品

平ベルトコンベヤ モータ内蔵タイプ 2溝フレーム φ32 関連画像4_関連商品

平ベルトコンベヤ モータ内蔵タイプ 2溝フレーム φ32 関連画像5_関連商品

平ベルトコンベヤ モータ内蔵タイプ 2溝フレーム φ32 関連画像6_関連商品

駆動種類内部駆動内部駆動ヘッド駆動ヘッド駆動ヘッド駆動ヘッド駆動
最大搬送重量（kg）51015151515

関連ページリンク

■選定ガイド
・選定手順などの選定方法は こちら



■モータ詳細
・モータ仕様・結線図は こちら



■オプション部品
・スタンド・ガイド・ホッパなどのオプション部品は こちら



■コンベヤ総合情報
・商品情報、技術情報などコンベヤ全般については こちら

注意事項

  • 逆搬送は、推奨しておりません。
  • 本製品は、防水仕様ではありません。

型番リスト

表示件数:
  1. 1
型番
ベルト幅/ピッチ B(mm)
プーリ間長さ L(mm)
モータ仕様
モータ出力(W)
モータ電圧(V)
モータ電圧
モータメーカー選択
ギヤヘッド減速比
ベルト仕様
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
70 ～ 300
370 ～ 2000
モータなし [NM]
3.5
DC24(直流)
-
[DA] ツカサ電工 / [R] モータ・ギヤヘッドなし
64 / 256 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 8.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 9.耐油仕様・紺 [O] / 10.耐油仕様・緑 [OH] / 11.耐油仕様・白 [OW] +\3000 / 12.非粘着仕様・白 [N] / 13.非粘着仕様・白 [NS] / 14.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 15.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 16.非粘着仕様・緑 [HH] +\3000 / 17.非粘着仕様・白 [HW] +\3000 / 18.食品搬送用・白 [F] / 19.食品搬送用・白 [KW] +\3000 / 20.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 21.電子部品搬送用・黒 [D] / 22.電子部品搬送用・黒 [DS]

1個

-( - )

8日目

70 ～ 300
370 ～ 2000
スピードコントロールモータ [SCM]
3.5
DC24(直流)
-
[DA] ツカサ電工 / [R] モータ・ギヤヘッドなし
64 / 256 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 8.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 9.耐油仕様・紺 [O] / 10.耐油仕様・緑 [OH] / 11.耐油仕様・白 [OW] +\3000 / 12.非粘着仕様・白 [N] / 13.非粘着仕様・白 [NS] / 14.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 15.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 16.非粘着仕様・緑 [HH] +\3000 / 17.非粘着仕様・白 [HW] +\3000 / 18.食品搬送用・白 [F] / 19.食品搬送用・白 [KW] +\3000 / 20.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 21.電子部品搬送用・黒 [D] / 22.電子部品搬送用・黒 [DS]

1個

-( - )

8日目

70 ～ 300
370 ～ 2000
モータなし [NM]
3.5
-
モータなし [NV]
[DA] ツカサ電工 / [R] モータ・ギヤヘッドなし
64 / 256 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 8.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 9.耐油仕様・紺 [O] / 10.耐油仕様・緑 [OH] / 11.耐油仕様・白 [OW] +\3000 / 12.非粘着仕様・白 [N] / 13.非粘着仕様・白 [NS] / 14.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 15.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 16.非粘着仕様・緑 [HH] +\3000 / 17.非粘着仕様・白 [HW] +\3000 / 18.食品搬送用・白 [F] / 19.食品搬送用・白 [KW] +\3000 / 20.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 21.電子部品搬送用・黒 [D] / 22.電子部品搬送用・黒 [DS]

1個

-( - )

8日目

70 ～ 300
370 ～ 2000
スピードコントロールモータ [SCM]
3.5
-
モータなし [NV]
[DA] ツカサ電工 / [R] モータ・ギヤヘッドなし
64 / 256 / ギヤヘッドなし [NH]
1.ﾍﾞﾙﾄなし [J] -\4000 / 2.一般用・緑 [H] / 3.一般用・白 [W] / 4.一般用・緑 [HG] / 5.ｽﾗｲﾃﾞｨﾝｸﾞ用・緑 [G] / 6.ｽﾗｲﾃﾞｨﾝｸﾞ用・白 [S] / 7.ｸﾞﾘｯﾌﾟ仕様・緑 [GG] +\3000 / 8.ｸﾞﾘｯﾌﾟ仕様・白 [GW] +\3000 / 9.耐油仕様・紺 [O] / 10.耐油仕様・緑 [OH] / 11.耐油仕様・白 [OW] +\3000 / 12.非粘着仕様・白 [N] / 13.非粘着仕様・白 [NS] / 14.非粘着仕様・ｽｶｲﾌﾞﾙｰ [NB] +\3000 / 15.非粘着仕様・ﾗｲﾑｸﾞﾘｰﾝ [NBG] +\3000 / 16.非粘着仕様・緑 [HH] +\3000 / 17.非粘着仕様・白 [HW] +\3000 / 18.食品搬送用・白 [F] / 19.食品搬送用・白 [KW] +\3000 / 20.食品搬送用・ｽｶｲﾌﾞﾙｰ [KSB] +\3000 / 21.電子部品搬送用・黒 [D] / 22.電子部品搬送用・黒 [DS]

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

モータをフレーム間に内蔵することにより、機高を抑えました。小型モータの採用によりCVSMAと比較し機高53％減になります。

【小冊子】
2018年度コンベヤ専用小冊子を発刊。請求は「こちら」から(無料)

【技術コンテンツ】
ミスミはご選定のサポート、ご購入後のアフターフォローのサービスが充実！

コンベヤのメンテナンス品をお探しの方は、「構成部品一覧」から必要な部品を選択ください。
ミスミコンベヤ選定情報

搬送ラインが丸ごと買える

(i)ご注意

  • スイッチング電源付属オプション(SWR)の仕様は下記の通りです。他社製品を利用される際にはご参考ください。
     入力電圧：AC85~264V/DC120~370V
     出力電圧：DC24V／出力電流:4.5A／最大出力電力:108W
     CE/RoHS対応
     リモートON/OFF機能有り（電源印加でOFF)
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

技術情報

概要・仕様

使用例

平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２:関連画像

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２

    平ベルトコンベヤ　モータ内蔵タイプ　３溝フレーム　φ７０

    平ベルトコンベヤ　モータ内蔵タイプ　３溝フレーム　φ７０

      平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

      平ベルトコンベヤ　中間駆動２溝フレーム　φ３０

        タイミングベルトコンベヤ　２列ヘッド駆動２溝フレーム　φ３０

        タイミングベルトコンベヤ　２列ヘッド駆動２溝フレーム　φ３０

          平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

          平ベルトコンベヤ　フルベルトタイプ　ヘッド駆動２溝フレーム　φ３０

            タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０

            タイミングベルトコンベヤ　２列中間駆動２溝フレーム　φ３０

              平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

              平ベルトコンベヤ　ＳＶシリーズ　中間駆動２溝フレーム　φ３０

                平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                平ベルトコンベヤ　フルベルトタイプ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                  平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                  平ベルトコンベヤ　ＳＶシリーズ　蛇行抑制桟付ヘッド駆動２溝フレーム　φ３０

                    タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０

                    タイミングベルトコンベヤ　２列ヘッド駆動３溝フレーム　φ５０

                      平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

                      平ベルトコンベヤ　短機長タイプ　蛇行抑制桟付中間駆動２溝フレーム　φ３０

                        タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０

                        タイミングベルトコンベヤ　２列中間駆動３溝フレーム　φ５０

                          平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０

                          平ベルトコンベヤ　ヘッド駆動2溝フレーム φ３０
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 8日目   8日目～   8日目～   8日目～   8日目～   10日目～   8日目～   8日目～   8日目～   8日目～   8日目～   10日目～   8日目～
                            ベルト種類 平ベルト 平ベルト 平ベルト タイミングベルト 平ベルト タイミングベルト 平ベルト 平ベルト 平ベルト タイミングベルト 平ベルト タイミングベルト 平ベルト
                            駆動位置 内部駆動 内部駆動 中間駆動 多列ヘッド駆動 ヘッド駆動 多列中間駆動 中間駆動 ヘッド駆動 ヘッド駆動 多列ヘッド駆動 中間駆動 多列中間駆動 ヘッド駆動
                            蛇行防止 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止桟溝付き 蛇行防止クラウンプーリ 蛇行防止クラウンプーリ
                            テールローラ径D（テール乗移り部R）(mm) 32 70 30 30 30 30 30 30 30 50 30 50 30
                            ドライブローラ径(mm) 32 70 50 30 30 50 50 30 30 50 30 50 30

                            平ベルトコンベヤ　モータ内蔵タイプ　２溝フレーム　φ３２のレビュー

                            評価 2.0 平均満足度：2.0 1件のレビュー
                            1. 星５
                              0%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              100%
                            5. 星１
                              0%
                            自社設備で使用しています
                            評価 2.0満足度：2.02023/08/08
                            以前より使用しており、リピートの購入になります。ベルト幅や厚みの仕様から選定しています。設置時には搬送ベルトのテンションが低く調整が必要となり、蛇行調整も実施しました。ギヤヘッド部の寿命が短いので向上させて欲しい。

                            もっと読む 閉じる

                            ミスミからのコメント

                            この度は商品レビューへのご投稿ありがとうございます。
                            弊社コンベヤでは出荷動作検査後、輸送中の状況により再度ベルト調整が必要な商品となっております。
                            また、ギヤヘッド部の寿命が短い件については、コンベヤ高さを小さくするために選定したモータとなっており、
                            ギヤヘッド寿命が短いものとなっております。連続動作する環境下で交換頻度が多くお困りという
                            貴重なご意見として今後の商品開発の検討をさせてていただきます。

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q ギヤヘッドの寿命が短いが、ギヤヘッドは交換可能か？
                            A
                            ギヤヘッドは分解出来ませんのでモーターとセットでの交換になります。
                            Q 基準搬送方向と逆に搬送したい
                            A
                            配線を逆につないでいただければ逆向きの搬送は可能ですが、構造上搬送能力の低下・蛇行の発生等、動作保障は対象外となります。
                            Q 配線図入手方法とその配線方法を教えてください。
                            A
                            カタログに記載しておりますページのURLをご参照ください。
                            URL：https://jp.misumi-ec.com/pdf/fa/2015/p1_1309.pdf

                            この商品に関連するミスミ ユニット事例

                            その他の事例を探す

                            back next

                            ベルトコンベヤ・プラチェーンコンベヤカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
