コンベヤ用透明カバー

コンベヤ用透明カバー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 5.0平均満足度5.0 この商品のレビューをみる（1件） この商品のFAQをみる(1件)
通常価格(税別)
 -
税込価格
 -

異物混入や手の巻き込み防止に最適なコンベヤ用透明カバーです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

耐摩耗性向上の工夫

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定9件の候補があります。

Loading...

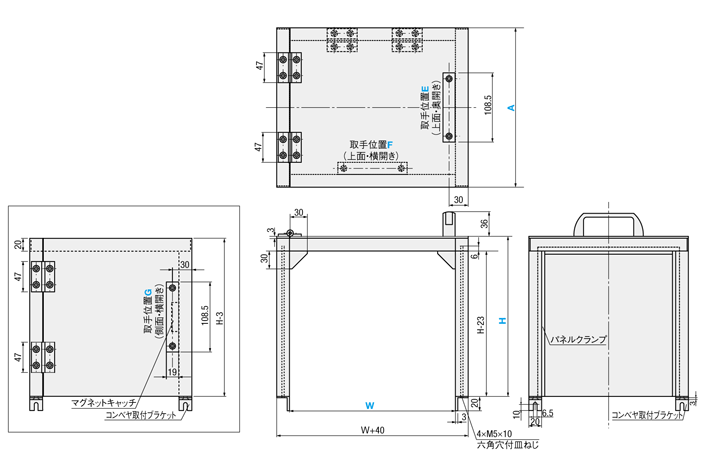

外形図・規格表

コンベヤ用透明カバー:関連画像 取手位置G 取手位置E、F
■構成部品
No.品名型式
①アルミフレームHFS5-2020
②PET材(板厚3mm)CTCA：PYA
CTCB：PYBA
CTCT：PYTA
③フレームキャップHFC5-2020-S
④ブラインドジョイント部品HMJ5
⑤パネルクランプHSCP3H-S
⑥突起付反転ブラケット本体HBLFSN5
六角穴付きボルトCBM5-10
先入れナットHNTT5-5
⑦蝶番本体HHPSNT5
蝶番用ナットHHPNT5-2
先入ナットHNTT5-5
極低頭六角穴付ボルトCBSA5-10
極低頭六角穴付ボルトCBSA5-8
⑧取手本体UPCN19-B-36
取手用ナット専用品
六角穴付きボルトCBM5-12
⑨コンベヤ取付
ブラケット		本体専用品(アルミ合金)
六角穴付皿ねじHFBCM5-8
⑩ブラインドブラケット
[ ! ]取手位置Gのみ		HBLBS5
[ ! ]取手位置Gの場合、マグネットキャッチが付きます（取手位置E,Fは追加工にてマグネットキャッチが付けられます）。
[ ! ]取手が無い面はアルミフレーム溝の中に透明カバー（PET材）が入ります（パネルクランプHSCP3H-S付）。
[ ! ]お客様にて組立が必要な商品です。（組立手順書を同梱します）。
[ ! ]コンベヤ取付用ボルトは付属しません。コンベヤのナットサイズを確認いただき、ボルトをご用意ください。
Type[ M ]材質グレード色全光線透過率
CTCAPETスタンダード透明87%
CTCBブラウンスモーク28%
CTCT制電透明77%

規格表

型式−H−A−W

Type 取手位置
CTCA E−200−150−300
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式HＡW￥基準単価
Type取手位置指定10mm単位指定
1mm単位		CTCACTCBCTCT
CTCA
(透明)

CTCB
(ブラウン
スモーク)

CTCT
(制電・透明)		E
(上面・奥開き)

F
(上面・横開き)

G
(側面・横開き)		150～300150～200150～30010,07010,65013,350
301～50010,77011,42015,350
210～400150～30010,68011,45016,760
301～50011,39012,17018,430
410～550150～30011,68012,50020,850
301～50012,39013,30023,180
310～500150～200150～30012,01011,48015,510
301～50011,49012,13016,970
210～400150～30011,38012,15019,350
301～50012,11012,87021,010
410～550150～30012,83013,85025,250
301～50013,55014,66027,580

追加工

型式−H−A−W−(FCB・MGC・TK・TKL・TKR)

Type 取手位置
CTCA F−200−150−300−MGC
CTCT G−300−300−200−TKL
追加工
コード		追加工内容適用条件指定例\/1Code
MGCマグネットキャッチ同梱開閉窓用のマグネットキャッチ（MGCC3）を同梱します。

[ ! ]取手位置E-Fのみ適応

CTCAF-200-150-300-MGC430
TK

TKL
TKR		組立出荷サービス
コンベヤ用透明カバー:関連画像		すべて組立てた状態にて出荷いたします。
取手位置E・Fの場合はTK、Gの場合はTKL（左）またはTKR（右）を選択ください。		ーCTCTG-300-300-200-TKL3,200

型番リスト

表示件数:
  1. 1
型番
取手位置
色（PET）
グレード
A(mm)
H(mm)
W(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
E（上面・奥開き）
透明
スタンダード
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

F（上面・横開き）
透明
スタンダード
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

G（側面・横開き）
透明
スタンダード
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

E（上面・奥開き）
ブラウンスモーク
スタンダード
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

F（上面・横開き）
ブラウンスモーク
スタンダード
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

G（側面・横開き）
ブラウンスモーク
スタンダード
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

E（上面・奥開き）
透明
制電
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

F（上面・横開き）
透明
制電
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

G（側面・横開き）
透明
制電
150 ～ 550
150 ～ 500
150 ～ 500
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

異物混入や手の巻き込み防止に最適なコンベヤ用透明カバーです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

 8 日目出荷

出荷日については、こちらをご覧ください。

価格表

数量区分標準対応個別対応
小口大口
数　量1～56～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

コンベヤ用透明カバー

コンベヤ用透明カバー

    コンベヤ用ホッパ

    コンベヤ用ホッパ

      コンベヤ用押さえローラ－スタンダードタイプ－

      コンベヤ用押さえローラ－スタンダードタイプ－

        コンベヤ用押さえローラ－短ローラタイプ－

        コンベヤ用押さえローラ－短ローラタイプ－

          ストッパー

          ストッパー

            カムスイッチカバー SWC-60

            カムスイッチカバー SWC-60

              マグネット付スイッチカバー

              マグネット付スイッチカバー

                アクリルケース

                アクリルケース

                  樹脂カバープレート　Ｌ型

                  樹脂カバープレート　Ｌ型

                    樹脂カバープレート　-Ｕ型タイプ-

                    樹脂カバープレート　-Ｕ型タイプ-

                      アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

                      アルミフレーム　５シリーズ　正方形　２０×２０ｍｍ　１列溝　４面溝

                        【穴加工無料】無塗装パネルカバー型 高耐食溶融めっき鋼板 RCVNL

                        【穴加工無料】無塗装パネルカバー型 高耐食溶融めっき鋼板 RCVNL

                          アルミフレーム標準ユニット

                          アルミフレーム標準ユニット
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ 篠原電機 トラスコ中山 ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - 2,889円 1,235円～ - - - - - -
                            通常出荷日 8日目   5日目   5日目   5日目   5日目   在庫品1日目   当日出荷可能 1日目～   5日目   2日目～   2日目～   在庫品1日目～   当日出荷可能 3日目   3日目

                            コンベヤ用透明カバーのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            コンベヤラインの改良に使用しました
                            評価 5.0満足度：5.02022/06/08
                            社内で使用しているコンベヤラインの改良に使用しました。コンベヤラインの一部に照射部を取り付けるのにこの商品としました。コンベアへの取り付け時、特に不便なく取付られました。3DCADデータがあったのが選定の理由です。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る

                            よくあるご質問（FAQ）

                            Q 扉の位置は選べますか？
                            A
                            「取手位置：E、F、G」の3種類から選べます。
