ミスミ

ミスミ

コンベヤ用ホッパ

コンベヤ用ホッパ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 4.3平均満足度4.3 この商品のレビューをみる（3件）
通常価格(税別)
 -
税込価格
 -

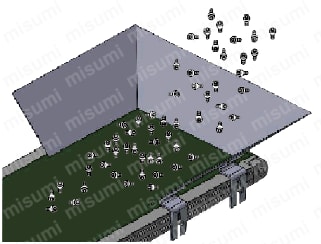

【特長】・コンベヤにバラ物を投入する際、落下を防ぐホッパです。

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

直行高さ違いコンベヤ間のシュータ

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定8件の候補があります。

Loading...

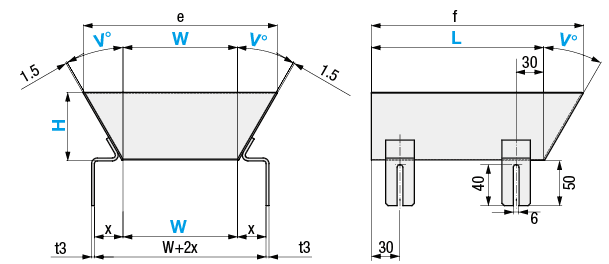

外形図・規格表

CHOP

・e寸法
（V°＝30）≒W＋1.2H
（V°＝45）≒W＋2H

・f寸法
（V°＝30）≒L＋0.6H
（V°＝45）≒L＋H

コンベヤ用ホッパ:関連画像

[ ! ]設置する際に勢いよくコンベヤの上に置くと、ベルトが傷つくためご注意ください。
[ ! ]コンベヤ取付用ボルトは付属しません。コンベヤのナットサイズを確認いただき、ボルトをご用意ください。
[ M ]材質　SUS304

規格表

型式−対応コンベヤ種類−L−W−H
CHOP30−A−100−100−80
型式対応
コンベヤ
種類		L
指定単位10mm		W
指定単位1mm		H
指定単位10mm		X
TypeV
CHOP30
45		A100～50025～50050～30020.5
B22.5
C27.5
D21.5
[ ! ]W寸の選定方法：W=B（コンベヤベルト幅）−5
■対応ミスミコンベヤ一覧
対応コンベヤ種類対応コンベヤ
ACVMA,CVMB
BCVSJA,CVLPA
CSVKA,SVKB,GVHA/GVFA,SVKN,SVKR,GVHN/GVFN,CVSE,CVSF,CVSX,CVSY
DCVSMA

追加工

型式−コンベヤ種類−L−W−H−(EA)
CHOP30−A−100−100−80−EA
Alterations超高分子量ポリエチレン貼り付け
CodeEA
Spec.ホッパの内側に超高分子量ポリエチレンを
シール貼り付けし、ワークを円滑にします。

￥/1Code
L￥基準単価
V
3045
100～2003,4504,700
210～3004,1605,560
310～4004,8706,410
410～5005,5807,270

型番リスト

表示件数:
  1. 1
型番
ブラケットタイプ
対応コンベヤ(No.)
V(°)
H(mm)
L(mm)
W(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
A
CVGA・CVGB・CVGC・CVGD・CVMA・CVMB
30
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

B
CVGN・CVGP・CVGR・CVGW・CVSJA・CVLPA
30
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

C
SVKA・SVKB・SVKN・SVKR・CVSE・CVSF・CVSX・CVSY・CVSFA・CVSFB・CVSFC・CVSFD
30
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

D
CVSMA
30
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

A
CVGA・CVGB・CVGC・CVGD・CVMA・CVMB
45
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

B
CVGN・CVGP・CVGR・CVGW・CVSJA・CVLPA
45
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

C
SVKA・SVKB・SVKN・SVKR・CVSE・CVSF・CVSX・CVSY・CVSFA・CVSFB・CVSFC・CVSFD
45
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

D
CVSMA
45
50 ～ 300
100 ～ 500
25 ～ 500
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

【特長】・コンベヤにバラ物を投入する際、落下を防ぐホッパです。

(i)ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
LW￥基準単価
V
3045
H
50～100110～200210～30050～100110～200210～300
100～200 25～1004,2706,4208,7604,7507,22010,070
101～2004,6706,9909,5605,1107,81010,850
201～3005,1007,41010,2805,5908,27011,640
301～4005,5907,98011,0006,1108,90012,440
401～5006,3808,95012,2106,9809,96013,790
210～300 25～1004,8707,12010,4305,5008,15012,150
101～2005,2607,73011,2005,8708,76012,830
201～3005,6808,31011,9406,3309,39013,630
301～4006,0908,86012,6606,77010,00014,420
401～5006,8009,79013,8607,56011,04015,750
310～400 25～1005,4608,01011,0106,0909,12012,660
101～2005,8408,61011,7306,5009,71013,370
201～3006,2509,18012,4406,94010,33014,150
301～4006,6709,75013,1807,39010,96014,940
401～5007,36010,70016,3008,17012,01018,450
410～500 25～1006,0508,89012,8906,71010,10014,750
101～2006,4109,49013,6607,11010,67015,490
201～3006,81010,07014,4007,55011,30016,300
301～4007,23010,64015,2808,01011,92017,070
401～5007,94011,59016,6408,79012,97018,710
数量区分標準対応個別対応
小口大口
数　量1～1011～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
