ミスミ

支柱クランプ用高さ調整ねじセット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-2370

数量スライド割引
当日出荷可能

評価 3.6平均満足度3.6 この商品のレビューをみる（3件）

通常価格(税別): 860円～ 2,310円

税込価格: 946円～ 2,541円

【特徴】支柱クランプの下に取り付け、手で簡単に調整できます。カメラ、センサの位...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
材質：

S45C相当
材質証明書：

対象

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定24件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ] 部品A・部品B・部品Cは下記使用方法をご確認ください。

Type		[ M ]材質		[ S ]表面処理	[ A ]付属品
ダブルナット付	ダブルナット無	本体	ナット
CLAWM	CLAJM	S45C相当	SUM23相当	無電解ニッケルメッキ	六角穴付ボルト(ステンレス)
CLAWB	CLAJB			四三酸化鉄皮膜	六角穴付ボルト

[ ! ]四三酸化鉄皮膜にはCBボルト、無電解ニッケルメッキにはSCBが付きます。

規格表

型式

CLAJM20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式				A	B	C	H	P	D₂	D₃	M	d₁	d₂	移動量	付属ボルト	¥基準単価
Type		D₁														ダブルナット付		ダブルナット無
ダブルナット付	ダブルナット無	D₁														CLAWM	CLAWB	CLAJM	CLAJB
CLAWM CLAWB	CLAJM CLAJB	10	＋0.05 ＋0.01	30	6	11	14	9.5	16	28	4	4.6	3.4	5	M4-8　 1本	1,140	1,040	920	860
		12		31		12	16	10	18	30	4				M4-10　1本	1,340	1,210	1,110	970
		15		33		13	20	12	22	35	5				M5-12　1本	1,430	1,310	1,220	1,080
		20		38	8	15	25	15	28	40	6	5.7	4.6		M6-15　1本	1,630	1,560	1,370	1,320
		25		40		17	30	17	34	45	6	5.7	4.6		M6-18　1本	1,960	1,660	1,650	1,380
		30		46		19	36	21	40	55	8	6.8	5.7		M8-20　1本	2,310	2,150	1,930	1,800

＊1 図はナットが本体ねじ部部品から1mm出た状態を表します。
＊2 ダブルナット無しタイプご選定時はダブルナットは付きません。
[ ! ]D₁公差はスリット加工前の公差です。[ ! ]止めねじは付属しません。[ ! ]D₁部にかん合する軸の公差はg6・f8をお奨めします。

型番リスト

表示件数:

型番	穴径(mm)	表面処理	ダブルナット	材質証明書：材質	材質証明書：表面処理	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CLAJB10	10	四三酸化鉄皮膜	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	860円( 946円 )	在庫品1日目当日出荷可能
CLAJB12	12	四三酸化鉄皮膜	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	970円( 1,067円 )	在庫品1日目当日出荷可能
CLAJB15	15	四三酸化鉄皮膜	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,080円( 1,188円 )	在庫品1日目当日出荷可能
CLAJB20	20	四三酸化鉄皮膜	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,320円( 1,452円 )	在庫品1日目当日出荷可能
CLAJB25	25	四三酸化鉄皮膜	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,380円( 1,518円 )	在庫品1日目当日出荷可能
CLAJB30	30	四三酸化鉄皮膜	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,800円( 1,980円 )	在庫品1日目当日出荷可能
CLAJM10	10	無電解ニッケルメッキ	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	920円( 1,012円 )	在庫品1日目当日出荷可能
CLAJM12	12	無電解ニッケルメッキ	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,110円( 1,221円 )	在庫品1日目当日出荷可能
CLAJM15	15	無電解ニッケルメッキ	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,220円( 1,342円 )	在庫品1日目当日出荷可能
CLAJM20	20	無電解ニッケルメッキ	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,370円( 1,507円 )	在庫品1日目当日出荷可能
CLAJM25	25	無電解ニッケルメッキ	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,650円( 1,815円 )	在庫品1日目当日出荷可能
CLAJM30	30	無電解ニッケルメッキ	ダブルナットなし	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,930円( 2,123円 )	在庫品1日目当日出荷可能
CLAWB10	10	四三酸化鉄皮膜	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,040円( 1,144円 )	在庫品1日目当日出荷可能
CLAWB12	12	四三酸化鉄皮膜	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,210円( 1,331円 )	在庫品1日目当日出荷可能
CLAWB15	15	四三酸化鉄皮膜	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,310円( 1,441円 )	在庫品1日目当日出荷可能
CLAWB20	20	四三酸化鉄皮膜	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,560円( 1,716円 )	在庫品1日目当日出荷可能
CLAWB25	25	四三酸化鉄皮膜	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	1,660円( 1,826円 )	在庫品1日目当日出荷可能
CLAWB30	30	四三酸化鉄皮膜	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SCM435	本体：四三酸化鉄皮膜\|ナット：四三酸化鉄皮膜\|六角穴付ボルト：四三酸化鉄皮膜	10	1個	2,150円( 2,365円 )	在庫品1日目当日出荷可能
CLAWM10	10	無電解ニッケルメッキ	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,140円( 1,254円 )	在庫品1日目当日出荷可能
CLAWM12	12	無電解ニッケルメッキ	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,340円( 1,474円 )	在庫品1日目当日出荷可能
CLAWM15	15	無電解ニッケルメッキ	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,430円( 1,573円 )	在庫品1日目当日出荷可能
CLAWM20	20	無電解ニッケルメッキ	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,630円( 1,793円 )	在庫品1日目当日出荷可能
CLAWM25	25	無電解ニッケルメッキ	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	1,960円( 2,156円 )	在庫品1日目当日出荷可能
CLAWM30	30	無電解ニッケルメッキ	ダブルナット付	本体：S45C相当\|ナット：SUM23相当\|六角穴付ボルト：SUS304相当	本体：無電解ニッケルメッキ\|ナット：無電解ニッケルメッキ	10	1個	2,310円( 2,541円 )	在庫品1日目当日出荷可能

基本情報

【特徴】支柱クランプの下に取り付け、手で簡単に調整できます。カメラ、センサの位置調整に最適です。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口				大口
数量	1～4	5～12	13～19	20～30	31～
値引率	基準単価	5%	10%	21%	お見積り
出荷日	通常				お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ] 使用方法(調整可能範囲は5mmです)

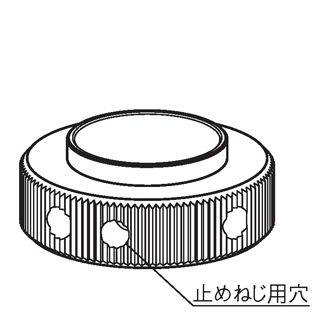

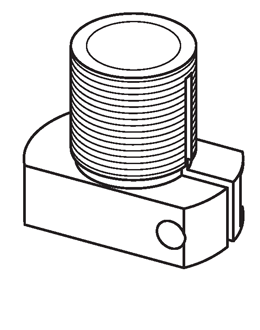

部品A		部品B		部品C

①部品Aを調整したい支柱クランプの下に取付けます。
②部品Bを部品Aのねじ部に取付けます。
③支柱クランプ取付部品Bを六角レンチ又は手動で動かし、ねじピッチを利用して
　支柱クランプを任意の位置まで調整します。(移動量5mm)
④任意の位置で支柱クランプをボルト締めして固定します。
　(④の前に止めねじを使用し仮止めすることができます。)
＜ダブルナット付タイプをご選定時＞
①の後に部品Cを部品Aのねじ部に取り付けてください。
部品Cを利用し、ダブルナットとして固定することができます。
支柱クランプをゆるめた際の落下防止のストッパとしてご利用いただけます。

使用例

「高さ方向へあと少しだけ微調整をしたい」、「低価格なクランプ調整機構がほしい」というお客様に最適です。

・カメラ等の1mm、2mmの位置調整に最適です。
支柱クランプ用高さ調整ねじセット:関連画像

・重量物はレンチをさしこみ、回すことが可能です。
支柱クランプ用高さ調整ねじセット:関連画像
