【エコノミーシリーズ】 アンプ内蔵型近接センサ -ねじ型-

【エコノミーシリーズ】 アンプ内蔵型近接センサ -ねじ型-

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
通常価格(税別)
2,610円 ~ 5,850円
税込価格
2,871円 ~ 6,435円

一般的なねじ型の近接センサです。従来の高品質品と比べ、価格を抑えた中精度規格商...

詳細情報を確認する

(i)ご注意

  • 【販売終了情報】在庫限りで販売終了予定の商品です。  推奨代替品は<C-C08 / C-C12 / C-2C12>です。MISUMI-VONAの商品ページにて仕様をご確認ください。
  • 本製品はをセットビス等で取り付けする場合は本体中心付近を固定してください。先端部を固定すると圧力によって内部電子部品が破損する恐れがあります。
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定8件の候補があります。

Loading...

外形図・規格表

外形図
C-MPXSUC-□(超小型タイプ)
C-MPXSC-□(標準タイプ)
シールド
C-MPXSUC-4C-MPXSUC-5C-MPXSC-1-8S
C-MPXSC-2-12SC-MPXSC-5-18SC-MPXSC-10-30S
非シールド
C-MPXSC-4-12UC-MPXSC-8-18U

規格表
注文例 型式
  C-MPXSUC-4
■シールド型
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型番M×Pitch検出距離出力形態線長¥基準単価
超小型
C−MPXSUC−4
φ40.8mmNPN N.O.2m5,850
C−MPXSUC−5
M5×0.50.8mm5,850
標準
C−MPXSC−1−8S
M8×1.01mm3,120
C−MPXSC−2−12S
M12×1.02mm2,610
C−MPXSC−5−18S
M18×1.05mm2,952
C−MPXSC−10−30S
M30×1.510mm3,294
■非シールド型
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
タイプ型番M×Pitch検出距離出力形態線長¥基準単価
標準C−MPXSC−4−12UM12×1.04mmNPN N.O.2m2,610
C−MPXSC−8−18UM18×1.08mm2,952

[ ! ]本製品はをセットビス等で取り付けする場合は本体中心付近を固定してください。
先端部を固定すると圧力によって内部電子部品が破損する恐れがあります。

製品比較情報
 当社類似品
EM7-□S
エコノミーシリーズ
C-MPXSC-5-18S
検出距離(mm)75
保護構造IP67IP66
リード線2線式、3線式3線式

型番リスト

型番
近接センサ 種類
検出距離(範囲)(mm)
シールド
ヘッドサイズ(センサ形状 ネジ型)
ヘッドサイズ(センサ形状 円柱型)(mm)
検出距離詳細(mm)
保護構造
最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
ネジ型
~5
シールド
M8
-
1
IP66

1個

3,120( 3,432円 )

在庫品1日目

当日出荷可能

ネジ型
~5
シールド
M12
-
2
IP66

1個

2,610( 2,871円 )

在庫品1日目

当日出荷可能

ネジ型
~5
非シールド
M12
-
4
IP66

1個

2,610( 2,871円 )

在庫品1日目

当日出荷可能

ネジ型
~5
シールド
M18
-
5
IP66

1個

2,952( 3,247円 )

在庫品1日目

当日出荷可能

ネジ型
6~10
非シールド
M18
-
8
IP66

1個

2,952( 3,247円 )

在庫品1日目

当日出荷可能

ネジ型
6~10
シールド
M30
-
10
IP66

1個

3,294( 3,623円 )

在庫品1日目

当日出荷可能

円柱型
~5
シールド
-
4
0.8
IP67

1個

5,850( 6,435円 )

在庫品1日目

当日出荷可能

  • 注文停止中
ネジ型
~5
シールド
M5
-
0.8
IP67

1個

5,850( 6,435円 )

-

Loading...

詳細情報

基本情報

一般的なねじ型の近接センサです。従来の高品質品と比べ、価格を抑えた中精度規格商品となります。

(i)ご注意

  • 【販売終了情報】在庫限りで販売終了予定の商品です。  推奨代替品は<C-C08 / C-C12 / C-2C12>です。MISUMI-VONAの商品ページにて仕様をご確認ください。
  • 本製品はをセットビス等で取り付けする場合は本体中心付近を固定してください。先端部を固定すると圧力によって内部電子部品が破損する恐れがあります。
  • 本商品はRoHS保証外です。ご注意ください。
  • RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様



仕様・概要

■仕様
種類直流3線式
シールド
超小型標準
φ4M5M8M12M18M30
型式C-MPXSUC-4C-MPXSUC-5C-MPXSC-1-8SC-MPXSC-2-12SC-MPXSC-5-18SC-MPXSC-10-30S
標準検出物体鉄 4×4×1mm鉄 5×5×1mm鉄 8×8×1mm鉄 12×12×1mm鉄 18×18×1mm鉄 30×30×1mm
実効動作距離0.8mm1mm2mm5mm10mm
保証動作距離0~0.5mm0~0.8mm0~1.6mm0~4.0mm0~8mm
応差10%以下
応答周波数5KHz1KHz500Hz300Hz
電源電圧DC10~30VDC12~24V
消費電流10mA以下8mA以下
漏れ電流0.1mA以下1.1mA以下
残存電圧DC2V以下DC1.5V以下
制御出力NPN N.O.
絶縁抵抗20MΩ/分(DC500V)
耐電圧AC1000V 60Hz 60秒間
使用温度-25~70℃(氷結・結露なきこと)-20~60℃(氷結・結露なきこと)
保護構造IEC規格 IP67IEC規格 IP66
重量約26g約30g約65g約96g約145g
種類直流3線式
非シールド
標準
M12M18
型式C-MPXSC-4-12UC-MPXSC-8-18U
標準検出物体鉄 12×12×1mm鉄 18×18×1mm
実効動作距離4mm8mm
保証動作距離0~3.2mm0~6.4mm
応差10%以下
応答周波数500Hz500Hz
電源電圧DC12~24V
消費電流8mA以下
漏れ電流1.1mA以下
残存電圧DC1.5V以下
制御出力NPN N.O.
絶縁抵抗20MΩ/分(DC500V)
耐電圧AC1000V 60Hz 60秒間
使用温度-20~60℃(氷結・結露なきこと)
保護構造IEC規格 IP66
重量約65g約90g

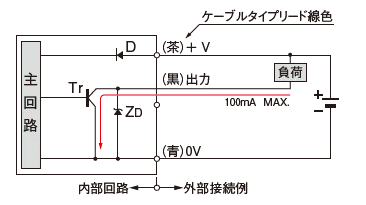

■回路図

【C-VALUE】アンプ内蔵型近接センサ -ねじ型-:関連画像

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
