コンパクト支柱クランプ異径直交

コンパクト支柱クランプ異径直交

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 規格変更
  • 規格拡張対象
評価 4.2平均満足度4.2 この商品のレビューをみる（4件）
通常価格(税別)
2,710円 ～ 11,480円
税込価格
2,981円 ～ 12,628円

エッジに形状加工がされているコンパクトな異径直行支柱クランプです。

詳細情報を確認する

(i)ご注意

  • 洗浄品はこちらからご選定いただけます。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

缶の仮栓抜き装置

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定37件の候補があります。

Loading...

外形図・規格表

DAF
83912
104314
124716
155118
206623
257428
308732
3510039

D=8～15

D=20～35

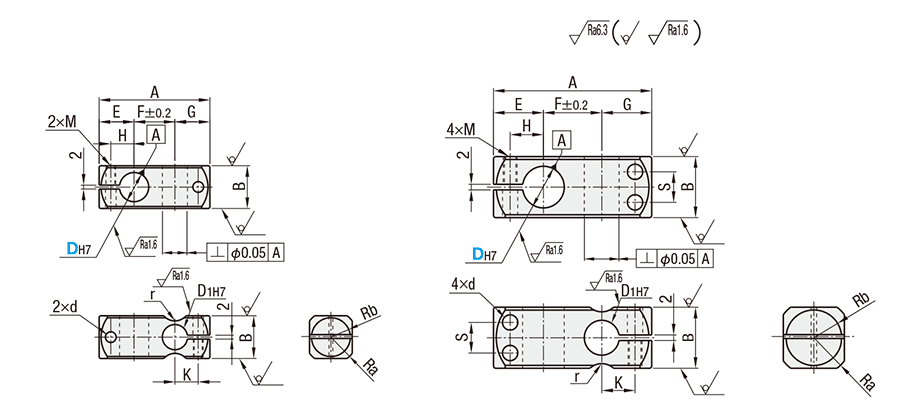

コンパクト支柱クランプ異径直交 外形図
[ ! ]指示無き寸法公差はJISB0405m級に準じる。ただし、B寸法、スリット幅2mm公差は除く。

Type[ M ]材質[ S ]表面処理[ A ]付属品
KLSTNR一般
構造用鋼		四三酸化鉄皮膜六角穴付ボルト
MLSTNR無電解ニッケルメッキ六角穴付ボルト(ステンレス)
ALKLNRアルミ合金黒アルマイト六角穴付ボルト
HLKLNR白アルマイト六角穴付ボルト(ステンレス)
SLKLNRSUS304−
■付属ボルト
D付属ボルト
同径直交異径直交
8M5−12 2本M5−12 4本
10M5−15 2本M5−15 4本
12M5−15 2本M5−15 4本
15M6−20 2本M6−20 4本
20M6−25 2本M6−25 4本
25M6−30 2本M6−30 4本
30M8−35 2本M8−35 4本
35−M8−40 4本

規格表

型式
KLSTNR20
型式D1H7BEGHKRaRbrSdM
(並目)
TypeDH7
異径直交
KLSTNR
MLSTNR
ALKLNR
HLKLNR
SLKLNR		8＋ 0.015
 0		6＋ 0.012
 0		121413877.653−5.5M5
108＋ 0.015
 0		161514989.874
12＋ 0.018
 0		10161510910.4−
1522181213.81056.6M6
20＋ 0.021
 0		15＋ 0.018
 0		282320151217.7137.511
2532261820.91514
3020＋ 0.021
 0		403025211625.61910169M8
35＋ 0.025
 0		25453328241929.121.512.518
[ ! ]D寸法35はMLSTNR・SLKLNRのみ適用となります。
[ ! ]DH7、D1H7公差、直角度はスリット加工前の公差です。
[ ! ]かん合する軸公差は、g6・f8をお奨めします。また締付にあたってはロングレンチのご使用をお奨めします。

型番リスト
