ウレタン付カムフォロア　六角穴付Ｒタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

カタログP.1-1094

数量スライド割引
当日出荷可能

評価 4.0平均満足度4.0 この商品のレビューをみる（1件）

通常価格(税別): 3,430円～ 10,210円

税込価格: 3,773円～ 11,231円

【特長】六角穴付カムフォロアの外輪にウレタンを焼付しています。

詳細情報を確認する

種類：

カムフォロア
ローラ種類：

Rタイプ
サイズ規格：

メートル
ローラ外周材質：

ウレタン
軸：

あり

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定16件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報
カタログ

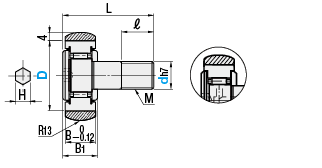

外形図・規格表

■頭部六角穴（d5～10）
　（シール付）

（シールなし）

■頭部ねじ部六角穴（d12～16）
　（シール付）

（シールなし）

[ ! ]使用雰囲気温度80℃以下

[ ! ]d10以下はグリース補給穴はありません。

Type				[ M ]材質		[ A ]付属品
頭部六角穴(d5～10)		頭部ねじ部六角穴(d12～16)		[ M ]材質
シール付	シールなし	シール付	シールなし	ウレタン	カムフォロア
CFFRRA	CFFRRU	CFRAH	CFRTH	ショアA90	SUJ2	六角ナット1コ(S45C・四三酸化鉄皮膜)
CFFRRAS	−	CFRSH	CFRTSH	ショアA90	SUS440C相当	六角ナット1コ(SUS304)

規格表

型式	−	D
CFRAH12	−	30

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			D 選択	M×Pitch	B	B₁	L	d₁	ℓ	ℓ₁	H	許容荷重 (N)	許容回転数(rpm)	質量 (g)	￥基準単価
Type	d_h7許容差		D 選択	M×Pitch	B	B₁	L	d₁	ℓ	ℓ₁	H	許容荷重 (N)	ショアA90	質量 (g)	CFFRRA	CFFRRAS	CFFRRU	CFRAH	CFRSH	CFRTH	CFRTSH
(シール付) CFFRRA CFFRRAS (シールなし) CFFRRU	5	0 −0.012	13	5×0.8	9	10	23	−	7.5	−	3	68	1500	13	4,100	5,430	4,040	－	－	－	－
	6	0 −0.012	16	6×1.0	11	12	28		9		4	90	1300	22	3,430	5,150	3,900	－	－	－	－
	8	0 −0.015	19	8×1.25	11	12	32		11		4	96	1180	33	3,600	5,310	3,930	－	－	－	－
	10		22	10×1.25	12	13	36		13		5	110	1060	50	3,600	5,310	3,990	－	－	－	－
	10		26	10×1.25	12	13	36		13		5	118	930	66	3,780	5,490	4,110	－	－	－	－
(シール付) CFRAH CFRSH (シールなし) CFRTH CFRTSH	12	0 −0.018	30	12×1.5	14	15	40	3	14	6	6	147	830	103	－	－	4,550	4,420	7,370	4,550	－
	12		32	12×1.5	14	15	40		14	6		151	800	113	－	7,590	－	4,590	7,590	4,590	6,290
	16		35	16×1.5	18	19.5	52		18	8		202	740	181	－	－	－	4,760	10,210	4,680	－

[ ! ]d12・16は14年度から頭部とねじ部に六角穴がついた規格に変更となりました。
[ ! ]新型式は、「カムフォロア規格変更型式置換表」をご参照ください。こちら

型番リスト

表示件数:

型番	環境対応	特性・用途	外径 D(mm)	幅 B(mm)	本体材質	本体詳細材質	カムフォロア締結方式	カムフォロア取付け軸位置	カムフォロア付加機能	カムフォロア潤滑方式	許容回転数(rpm)	カムフォロアスタッドネジ部（並目）(mm)	カムフォロアスタッドネジ部（細目）(mm)	許容荷重(N)	ころ案内方式	シール	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

CFFRRA5-13

1個

4,100円( 4,510円 )

在庫品1日目

当日出荷可能

CFFRRA6-16

1個

3,430円( 3,773円 )

在庫品1日目

当日出荷可能

CFFRRA8-19

1個

3,600円( 3,960円 )

在庫品1日目

当日出荷可能

CFFRRA10-22

1個

3,600円( 3,960円 )

在庫品1日目

当日出荷可能

CFFRRA10-26

1個

3,780円( 4,158円 )

在庫品1日目

当日出荷可能

CFFRRU5-13

1個

4,040円( 4,444円 )

在庫品1日目

当日出荷可能

CFFRRU6-16

1個

3,900円( 4,290円 )

在庫品1日目

当日出荷可能

CFFRRU8-19

1個

3,930円( 4,323円 )

在庫品1日目

当日出荷可能

CFFRRU10-22

1個

3,990円( 4,389円 )

在庫品1日目

当日出荷可能

CFFRRU10-26

1個

4,110円( 4,521円 )

在庫品1日目

当日出荷可能

CFRAH12-30

1個

4,420円( 4,862円 )

在庫品1日目

当日出荷可能

CFRAH12-32

1個

4,590円( 5,049円 )

在庫品1日目

当日出荷可能

CFRAH16-35

1個

4,760円( 5,236円 )

在庫品1日目

当日出荷可能

CFRTH12-30

1個

4,550円( 5,005円 )

在庫品1日目

当日出荷可能

CFRTH12-32

1個

4,590円( 5,049円 )

在庫品1日目

当日出荷可能

CFRTH16-35

1個

4,680円( 5,148円 )

在庫品1日目

当日出荷可能

基本情報

【特長】六角穴付カムフォロアの外輪にウレタンを焼付しています。

(i)ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1～19	20～34	35～50	51～
値引率	基準単価	5%	10%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

カムフォロア規格変更型式置換表（d12・16）

種類	旧型式(d12・16)		新型式(d12・16)
種類	旧標準タイプ	旧六角穴付タイプ	頭部ねじ部六角穴付タイプ
ウレタン付	CFFRRZ	CFFRRA	CFRAH
	CFFRRZS	CFFRRAS	CFRSH
	CFFRR	CFFRRU	CFRTH
	CFFRRS	−	CFRTSH
	CFFRUZ	CFFRUA	CFTAH
	CFFRUZS	CFFRUAS	CFTSH
	−	CFFRUAG	CFTGH
	CFFRU	CFFRUU	CFFTH

カタログ

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
