【エコノミーシリーズ】 ウレタンモールドベアリング 圧入タイプ
- 通常価格(税別)
- 360円 ～ 380円
- 税込価格
- 396円 ～ 418円
圧入タイプのウレタンモールドベアリングで安価かつ短納期でご購入いただけるミスミ...
(i)ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

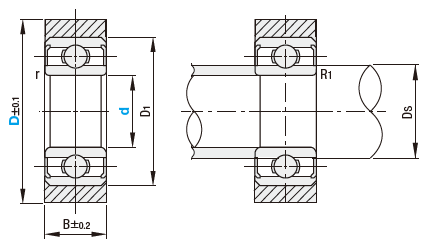

外形図・規格表
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。
| Type | [ M ]材質 | [ H ]硬度 | 色 | ベアリング |
| C−UMBB | ポリウレタン | ショアA90 | 黒 | スチール |
| 型式 | - | D |
| C-UMBB4 | - | 13 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | D | B | D1 | r (min) | 取付寸法 | 使用ベアリング | ￥基準単価 | ||
| Type | d | Ds(min) | R1(max) | ||||||
| C−UMBB | 4 | 13 | 4 | 9 | 0.15 | 5 | 0.1 | 684ZZ | 370 |
| 5 | 16 | 4＊ | 13 | 0.2 | 6.6 | 0.2 | 695ZZ | 360 | |
| 6 | 20 | 5 | 15 | 0.2 | 7.6 | 0.2 | 696ZZ | 380 | |
UMBB5−16はB＝5です。またC−UMBB5−16にはWeb掲載のウレタンモールドベアリング用軸もお使いいただけません。
| 当社類似品 UMBBなど | エコノミーシリーズ C−UMBB | |
| 表面材質 | ウレタン、制電性ウレタン、シリコンゴム | ポリウレタン |
| 表面部色 | 黒、白、グレー、ライトグレー | 黒 |
| 形状・サイズ バリエーション | 25種 | 3種 |
| RoHS10 | 対応 | 対応 |
| 項目 | ウレタンがベアリングからはく離する力の大きさ | ||||
| 回転方向 | 幅方向 | ||||
| 測定方法 |  |  | |||
| 製品タイプ | 圧入ベアリング | モールドベアリング | 圧入ベアリング | モールドベアリング | |
| サイズ | 4-13 | 4kgf・m以上 | 8kgf・m以上 | 6kgf | 20kgfで はく離なし |
| 5-16 | 4kgf・m以上 | 8kgf・m以上 | 7kgf | ||
| 6-20 | 4kgf・m以上 | 8kgf・m以上 | 10kgf | ||
型番リスト
- 表示件数:
| 型番 |
外径 D(φ) |
幅 B(mm) |
内径 d(φ) | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
13
|
4
|
4
| 10 | 1個 | 370円(
407円
) | 8日目 | |
16
|
4
|
5
| 10 | 1個 | 360円(
396円
) | 1日目 | |
20
|
5
|
6
| 10 | 1個 | 380円(
418円
) | 1日目 |
Loading...
詳細情報
基本情報
圧入タイプのウレタンモールドベアリングで安価かつ短納期でご購入いただけるミスミオリジナル品です。
100個まで1日目出荷が可能です。
軽量物の搬送に適しております。
ウレタンの「はく離」につきましては概要・仕様をご参照ください。
【材質】ベアリング：SUJ2（スチール）
ウレタン：エーテル系ポリウレタン（黒色）
【硬度（ショア）】A90
【外輪タイプ・種類】フラットタイプ
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ
(i)ご注意
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
技術情報
技術情報納期・価格
概要・仕様
使用例
| 当て方 | 横 | 上 | 下 | 斜め |
 |  |  |  | |
| 推奨品 | 圧入ベアリング | 圧入ベアリング | 軽量物：圧入ベアリング 重量物：モールドベアリング | モールドベアリング |
圧入ベアリングのウレタンが外れてしまう可能性がありますのでご注意ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
